MAX14654
量产内置浪涌保护的大电流过压保护器
微型WLP封装内集成了超低导通电阻开关和浪涌保护器，理想用于便携设备

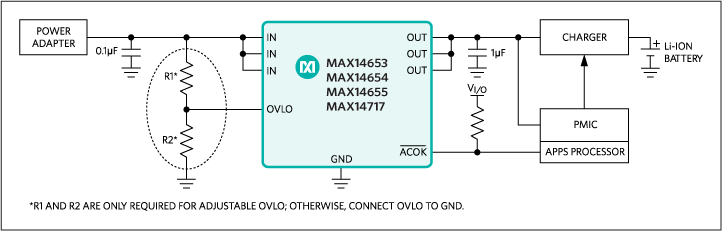

- 产品模型
- 2
产品详情
- 保护大功率手持设备
- 较宽的输入电压保护范围：+2.5V至+28V
- 集成38mΩ (典型值)n沟道MOSFET开关
- 灵活的过压保护设计
- 可调节过压保护滞回
- 较宽的OVLO可调门限范围：+4V至+20V
- 提供精确的内置OVLO门限：
- 15.5V ±3.3% (MAX14653)
- 6.8V ±2.9% (MAX14654)
- 5.825V ±3% (MAX14655)
- 附加保护功能增强系统可靠性
- 峰值电压保护高达+80V
- 软启动减小浪涌电流
- 内部15ms上电去抖
- 热关断保护
- PCB面积最小
- 12焊球WLP (1.29mm x 1.83mm)封装
- -40°C至+85°C工作温度范围
MAX14653/MAX14654/MAX14655过压保护器内置RON为38mΩ (典型值)的FET开关，在高达+28VDC过压故障下有效保护低压系统。内部嵌位电路使器件可承受高达80V的浪涌。当输入电压超出过压门限时，内部FET关断，有效保护下游器件。
过压保护门限可通过外部电阻调节，调整范围为4V至20V。利用OVLO引脚设置外部OVLO电压，MAX14653/MAX14654/MAX14655可自动选择精确的内部滞回门限。内部过压门限(OVLO)可预先设置为15.5V典型值(MAX14653)、6.8V典型值(MAX14654)或5.825V典型值(MAX14655)。器件具有/ACOK开漏输出，用于指示最小电源电压与VOVLO间的稳压状态。MAX14653/MAX14654/MAX14655的内部热关断电路还在发生过流时有效保护器件。
MAX14653/MAX14654/MAX14655采用小型12焊球WLP封装，工作在-40°C至+85°C扩展级温度范围。
应用
- 移动互联网设备
- 智能电话
- 平板PC
参考资料
数据手册 1
可靠性数据 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX14654EWC+ | 12-WLCSP-N/A | ||
| MAX14654EWC+T | 12-WLCSP-N/A |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
4月 18, 2019 - 1857 WAFER FAB |
||
| MAX14654EWC+ | 量产 | |
| MAX14654EWC+T | 量产 | |
|
9月 22, 2017 - 1719 WAFER FAB |
||
| MAX14654EWC+ | 量产 | |
| MAX14654EWC+T | 量产 | |
|
9月 15, 2017 - 1734 TEST |
||
| MAX14654EWC+ | 量产 | |
| MAX14654EWC+T | 量产 | |
|
10月 7, 2016 - 1600 ASSEMBLY |
||
| MAX14654EWC+ | 量产 | |
| MAX14654EWC+T | 量产 | |
|
7月 19, 2016 - 1594_AMENDED ASSEMBLY |
||
| MAX14654EWC+T | 量产 | |
|
12月 8, 2015 - 1594_PRE-PCN WAFER FAB |
||
| MAX14654EWC+T | 量产 | |
这是最新版本的数据手册
