MAX1294
最后购买期限420ksps、+5V、6/2通道、12位ADC，带有+2.5V电压基准及并行接口
尺寸最小的低功耗、并行输出、12位ADC
- 产品模型
- 3
产品详情
- 12位分辨率，±0.5 LSB线性度
- +5V单电源供电
- +2.5V内部基准电压源
- 软件可配置的模拟输入多路复用器
- 6通道单端/3通道伪差分(MAX1294)
- 2通道单端/1通道伪差分(MAX1296)
- 软件可配置的单极/双极模拟输入
- 低电流
- 2.8mA (420ksps)
- 1.0mA (100ksps)
- 400µA (10ksps)
- 2µA（关断）
- 内部6MHz全功率带宽采样/保持
- 并行12位接口
- 小尺寸
- 28引脚QSOP (MAX1294)
- 24引脚QSOP (MAX1296)

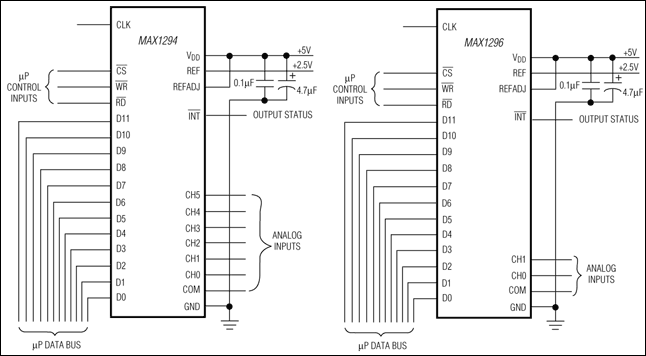

MAX1294/MAX1296低功耗、12位模数转换器(ADC)是一款逐次逼近型ADC，具有自动关断、快速唤醒(2µs)功能，提供片内时钟、+2.5V内部基准电压源，以及一个高速、12位并行接口。它们采用+5V单模拟电源供电。
在420ksps的最大采样速率下功耗仅为10mW。MAX1294/MAX1296具有两种软件可选的关断模式，因此可在两次转换之间关断；访问并行接口即可使其恢复正常工作。通过在两次转换之间关断，可以在较低的采样速率下将电源降至10µA以下。
两款器件均提供软件可配置的模拟输入，用于单极性/双极性和单端/伪差分工作模式。在单端模式下，MAX1294具有6个输入通道，MAX1296具有2个输入通道（伪差分模式下分别为3个输入通道和1个输入通道）。
这些转换器不仅具有出色的动态性能和低功耗，而且简单易用并采用小封装尺寸，非常适合电池供电数据采集应用，或其他对功耗和空间要求苛刻的电路。
当低电平有效CS变为高电平时，MAX1294/MAX1296使低电平有效INT处于三态。如果不需要使低电平有效INT处于三态，请参考MAX1266/MAX1268。
MAX1294采用28引脚QSOP封装，而MAX1296采用24引脚QSOP封装。关于引脚兼容的+3V、12位版本，请参考MAX1295/MAX1297。
应用
- 数据采集系统
- 数据记录
- 电能管理
- 工业控制系统
- 病人监护
- 触摸屏
参考资料
数据手册 2
可靠性数据 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX1294AEEI+ | 28-QSOP-150_MIL | ||
| MAX1294BCEI+ | 28-QSOP-150_MIL | ||
| MAX1294BCEI+T | 28-QSOP-150_MIL |
这是最新版本的数据手册
