MAX1268
最后购买期限420ksps、+5V、6/2通道、12位ADC，带有+2.5V电压基准及并行接口
Viewing:
产品详情
- 12位精度，±0.5 LSB的线性度
- +5V单电源供电
- 内部+2.5V基准
- 软件可设置的模拟输入复用器
- 6通道单端输入/3通道伪差分输入(MAX1266)
- 2通道单端输入/1通道伪差分输入(MAX1268)
- 软件可设置的单极性/双极性输入
- 低电流
- 2.8mA (420ksps)
- 1.0mA (100ksps)
- 400µA (10ksps)
- 2µA (关断)
- 内部6MHz全功率宽带采样/保持
- 12位并行接口
- 小尺寸封装
- 28引脚QSOP封装(MAX1266)
- 24引脚QSOP封装(MAX1268)

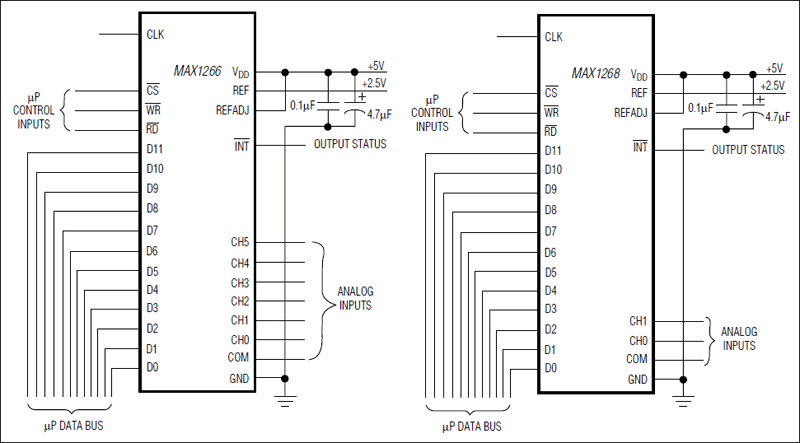

MAX1266/MAX1268是一款低功耗、12位模数转换器(ADC)，采用逐次逼近型ADC结构，具有自动关断、快速唤醒(2µs)、片上时钟、+2.5V内部基准和高速12位并行接口。它们工作于+5V单模拟电源。
在最大采样速度420ksps下，芯片功耗仅为10mW。两种软件可选择的关断模式允许在两次转换之间关闭MAX1266/MAX1268，通过访问并行接口可将其返回至正常工作状态。转换之间的关断模式能在更小的采样速率下将电源电流减小至10µA以下。
这两款芯片都提供软件可配置的模拟输入，用于选择单极性/双极性和单端/伪差分工作模式。在单端模式下，MAX1266有6个输入通道，而MAX1268有2个输入通道(在伪差分模式下，分别有3个和1个输入通道)。
出色的动态特性和低功耗特性结合其易使用性和小尺寸封装，使得这些转换器成为电池供电、数据采集系统及其它对功耗、尺寸要求苛刻的电路的理想选择。MAX1266采用28引脚QSOP封装，而MAX1268采用24引脚QSOP封装。如需引脚兼容的+3V、12位产品，请参阅MAX1265/MAX1267的数据资料。
应用
- 数据采集系统
- 数据记录
- 能量管理
- 工业控制系统
- 病人监护
- 触摸屏
参考资料
硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| 多路复用模数转换器 7 | ||
| MAX196 | 量产 | 6通道、多量程、5V、12位DAS，带有12位总线接口和故障保护 |
| MAX1295 | 量产 | 265ksps、+3V、6/2通道、12位ADC，带有+2.5V电压基准及并行接口 |
| MAX1296 | 量产 | 420ksps、+5V、6/2通道、12位ADC，带有+2.5V电压基准及并行接口 |
| MAX1264 | 量产 | 450ksps、+5V、8/4通道、12位ADC，带有+2.5V电压基准及并行接口 |
| MAX1292 | 量产 | 400ksps、+5V、8/4通道、12位ADC，带有+2.5V电压基准及并行接口 |
| MAX1267 | 量产 | 265ksps、+3V、6/2通道、12位ADC，带有+2.5V电压基准及并行接口 |
| MAX1293 | 量产 | 250ksps、+3V、8/4通道、12位ADC，带有+2.5V电压基准及并行接口 |
