LTC4270

推荐新设计使用

12 端口 PoE / PoE+ / LTPoE++ PSE 控制器

数据手册 (Rev. E) 产品选型表

产品模型: 6

Viewing:

产品详情

12 个独立的 PSE 通道
符合 IEEE 802.3at Type 1 和 Type 2 标准
芯片组可提供电隔离
- 降低材料清单 (BOM) 成本
- 免除多达 6 个高速光耦合器
- 免除隔离型 3.3V 电源
低功耗
- 每个通道具有 0.25Ω 的检测电阻
非常高可靠性的 4 点 PD 检测
- 两点施加电压
- 两点施加电流

V_EE 和 V_PORT 监视
1s 滚动 I_PORT 求平均
支持两对和四对输出功率
1MHz I²C 兼容型串行控制接口

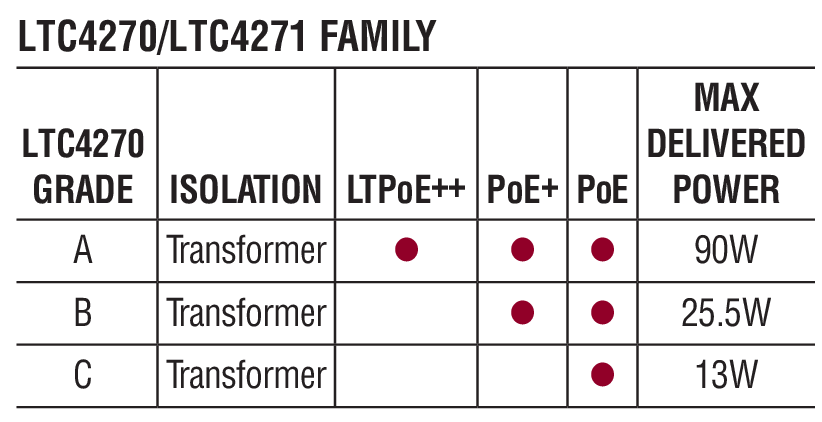

可提供三种功率级
- A 级 — LTPoE++^™：38.7W 至 90W
- B 级 — PoE+：25.5W
- C 级 — PoE：13W

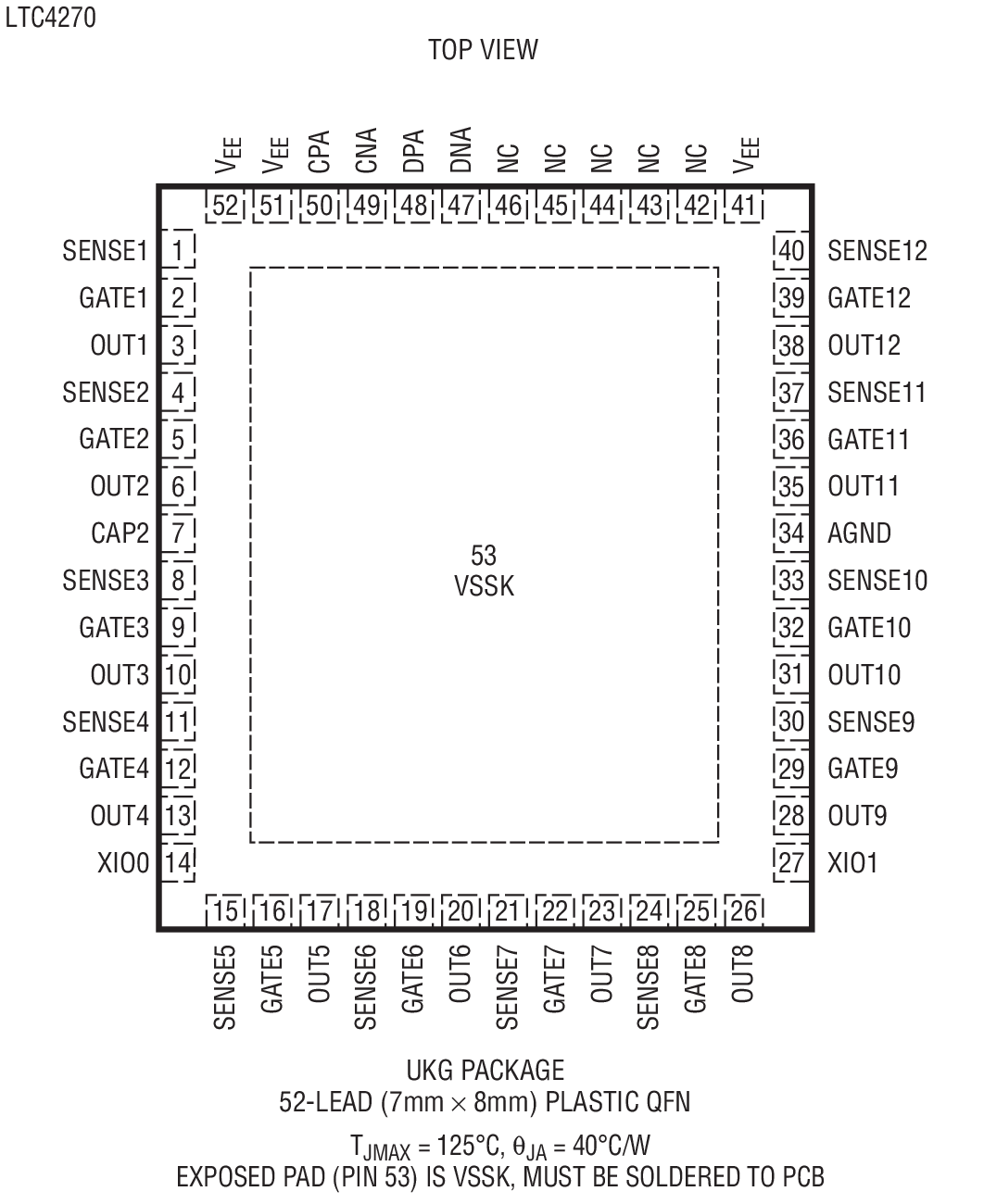

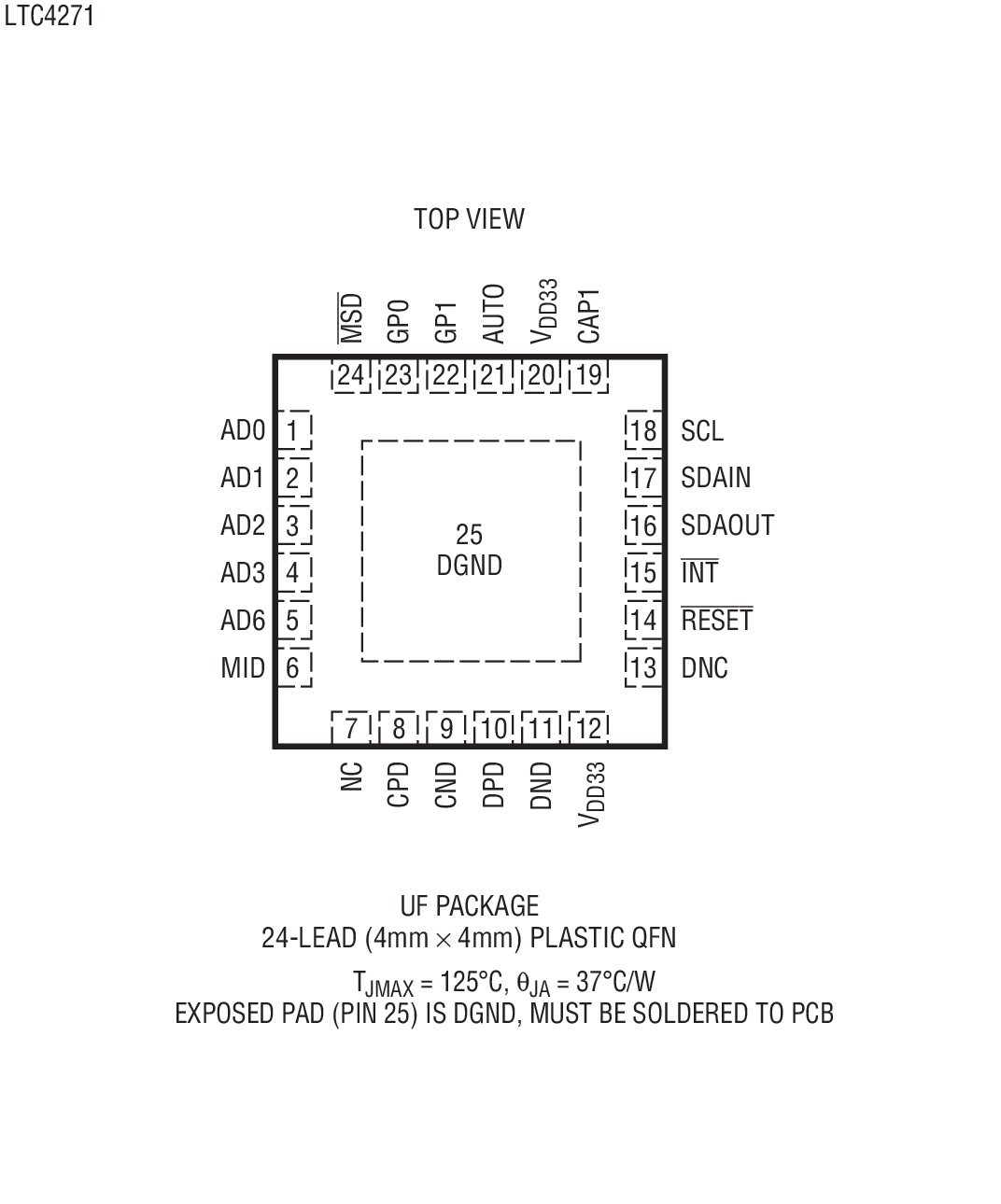

采用 52 引脚 7mm x 8mm (LTC4270) 和 24 引脚 4mm x 4mm (LTC4271) QFN 封装

此产品有一个更新版本

12/24 端口 IEEE 802.3bt PoE PSE 控制器

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC4270AIUKG#PBF	52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4270AIUKG#TRPBF	52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4270BIUKG#PBF	52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4270BIUKG#TRPBF	52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4270CIUKG#PBF	52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4270CIUKG#TRPBF	52-Lead QFN (7mm x 8mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

8月 29, 2022 - 22_0212 LTC4270 Datasheet Limit Change
		PCN22_0212_Form Material_Report Datasheet Specification Comparison
LTC4270AIUKG#PBF	量产
LTC4270AIUKG#TRPBF	量产
LTC4270BIUKG#PBF	量产
LTC4270BIUKG#TRPBF	量产
LTC4270CIUKG#PBF	量产
LTC4270CIUKG#TRPBF	量产
8月 24, 2021 - 21_0168 LTC4270 Bond Wire Diameter Change from 1.3mil to 0.8mil
		PCN21_0168_Form Material_Report Qualification Results Summary
LTC4270AIUKG#PBF	量产
LTC4270AIUKG#TRPBF	量产
LTC4270BIUKG#PBF	量产
LTC4270BIUKG#TRPBF	量产
LTC4270CIUKG#PBF	量产
LTC4270CIUKG#TRPBF	量产
7月 31, 2020 - 20_0245 Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
		PCN20_0245_Form Material_Report Delta Qualification Matrix Other Qualification Results Summary
LTC4270AIUKG#PBF	量产
LTC4270AIUKG#TRPBF	量产
LTC4270BIUKG#PBF	量产
LTC4270BIUKG#TRPBF	量产
LTC4270CIUKG#PBF	量产
LTC4270CIUKG#TRPBF	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
I²C 隔离器 1
LTM2883	量产	具可调 ±12.5V 和 5V 稳定电源的 SPI / 数字或 I²C μModule 隔离器
PoE受电设备(PD) 1
LT4275	推荐新设计使用	LTPoE++ / PoE+ / PoE PD 控制器

部分模型	产品周期	描述
LTC9101-1	推荐新设计使用	48端口IEEE802.3bt (PoE 2)PSE数字控制器
LTC9102	推荐新设计使用	12/24端口IEEE 802.3bt PoE PSE控制器

评估套件

LTC4270B/LTC4271 演示板套件 | DC1680 + DC1682、12 端口 25.5W PSE（需要 DC590）

立即购买更多内容

产品详情

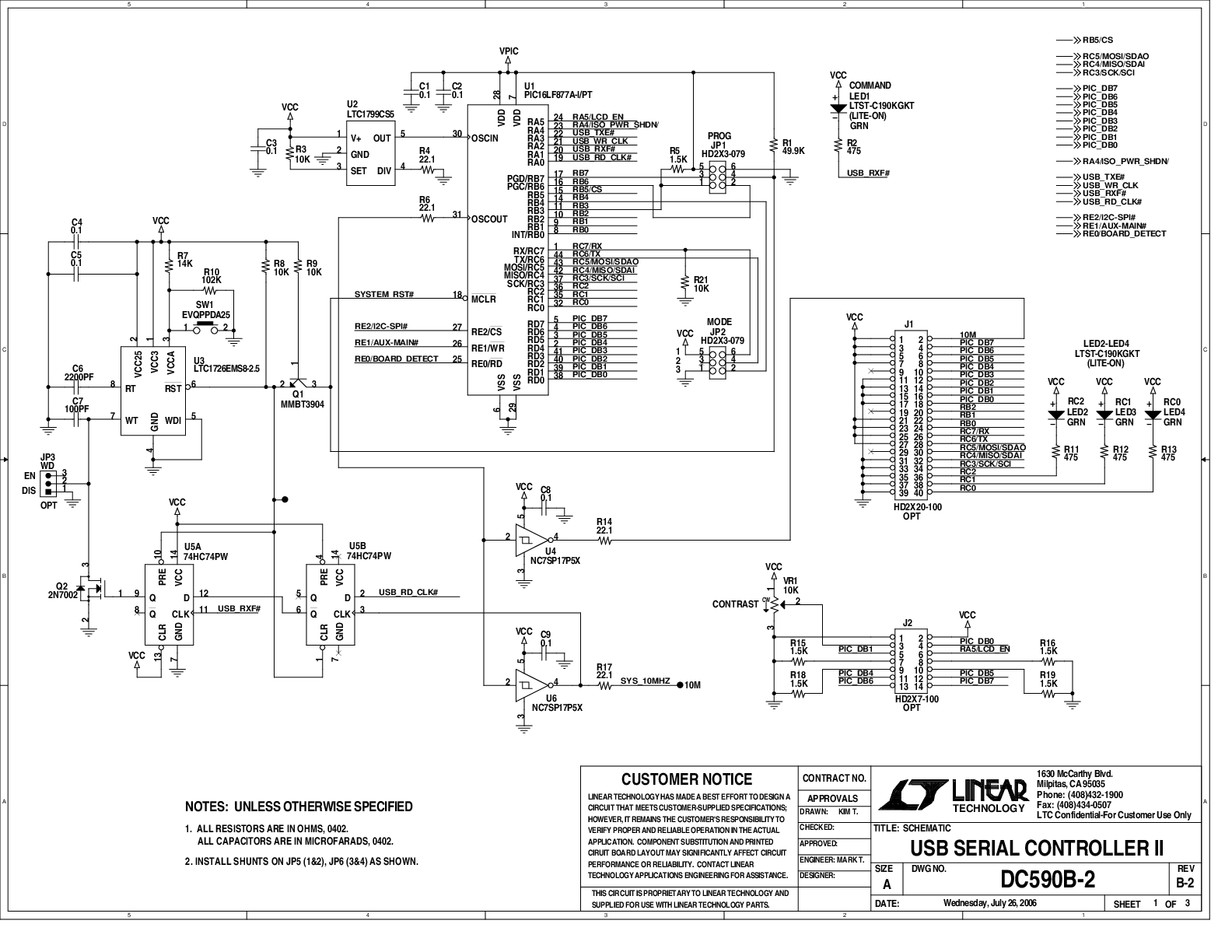

演示套件 DC1840C 是一款12 端口 IEEE 802.3at 类型 2 供电设备(PSE)，由 DC1682B 子卡和 DC1680B 母板组成。该套件用于评估 LTC4270B 和 LTC4271 PSE 芯片组。最多可连接 12 个受电设备(PD)，并使用单个电源通过此系统供电。DC590 连接到与 QuikEval™ 接口的 I²C DC1840。该演示手册提供快速启动程序、DC1682 概述、DC1680 概述、原理图和布局引脚排列。
