LTC4126-ADJ

推荐新设计使用

带 1.2 V 降压型 DC/DC 转换器的无线锂离子充电器

数据手册 (Rev. 0) 产品选型表

产品模型: 2

Viewing:

产品详情

无线锂离子电池充电器和高效多模式电荷泵 DC/DC
通过外部电阻，可编程充电电流可从 1mA 调节至 50mA
宽带 Rx 频率：直流至 >10 MHz
具有过压限制的集成整流器
充电电压：4.2V
低电池断开：3.0 V

用于温度补偿充电的 NTC 引脚
DC/DC 稳压输出：1.2 V
DC/DC 输出电流：高达 60 mA
50 kHz/75 kHz 开关，无可听噪声
用于 DC/DC 的按钮和/或数字开/关控制器
耐热性能增强型 12 引脚 2 mm x 2 mm LQFN 封装

参考资料

数据手册 1

LTC4126-ADJ: Wireless Li-Ion Charger with 1.2V Step-Down DC/DC Converter Data Sheet (Rev.0) 09/28/2020

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC4126EV-ADJ#TRMPBF	12-Lead LQFN (2mm x 2mm x 0.74mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC4126EV-ADJ#TRPBF	12-Lead LQFN (2mm x 2mm x 0.74mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

LTC4126-ADJ

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

schematic 1

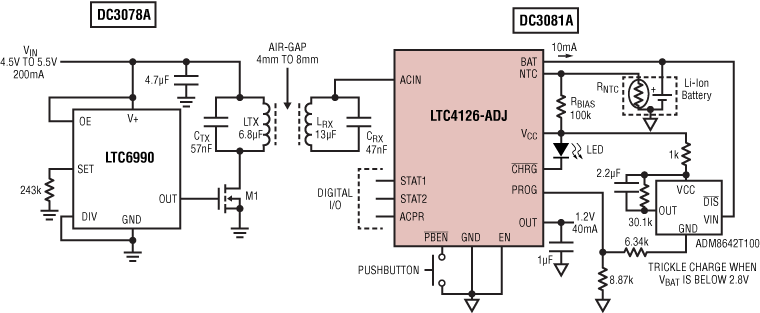

LTC4126-ADJ 10mA 无线充电器演示套件

立即购买更多内容

特性和优点

演示套件 DC3080-KIT 具有 LTC4126-ADJ，一款带 1.2V 降压型 DC/DC 转换器的无线锂离子充电器。该套件包括一个无线变送器 DC3081A、一个无线接收器 DC3078A 和两个 6mm 应用尺寸的接收器 DC3079A。

DC3078A 无线充电器接收器集成了外部涓流充电电路，当插入电压低于 2.8V 的深度放电电池时，充电电流可降低至 1mA。DC3081A 变送器和 DC3078A 接收器的组合，可以最大 10mA 电流为单个锂离子电池充电，气隙为 4.0mm 至 8.0mm。
