LTC4009
量产高效率的多化学组成电池充电器
- 产品模型
- 12
产品详情
- 通用型电池充电控制器
- 高效的 550kHz 同步降压型 PWM 拓扑结构
- ±0.5% 输出浮置电压准确度
- 可编程的充电电流：4% 准确度
- 可编程的 AC 适配器电流限值：3% 准确度
- 采用陶瓷电容器时无可听噪声
- 宽输入电压范围：6V 至 28V
- 宽输出电压范围：2V 至 28V
- 用于 AC 适配器接入、充电、C/10 电流检测和输入电流限制的指示器输出
- 模拟充电电流监视器
- 微功率停机模式
- 耐热增强型 20 引脚 4mm x 4mm x 0.75mm QFN 封装
LTC®4009 是一款恒定电流 / 恒定电压电池充电器控制器。它采用一种同步准恒定频率 PWM 控制架构，当采用大容量陶瓷电容器时，该拓扑结构将不会产生可听噪声。充电电流由外部检测、输入和编程电阻器的组合来设定。由于未采用内置充电终止电路，因此 LTC4009 系列借助外部控制来对多种电池进行充电。
LTC4009 具有一个完全可调的输出电压，而 LTC4009-1 和 LTC4009-2 则可通过引脚设置来满足串联 (一节、两节、三节或四节) 锂离子 / 锂聚合物电池组充电的需要。LTC4009-1 提供了每节电池 4.1V 的输出电压，而 LTC4009-2 则是一款可提供每节电池 4.2V 输出电压的版本。
该器件包括 AC 适配器输入电流限制功能，该功能可最大限度地提高针对某个固定输入功率级的充电速率。一个外部检测电阻器负责设置输入电流限值，而 ICL 状态引脚将在电池充电电流减小 (因 AC 适配器电流限制所致) 的时候发出指示信号。
CHRG 状态引脚在充电模式中均处于运行状态，并拥有用于指示低充电电流的特殊指示功能。
应用
- 笔记本电脑
- 便携式仪器
- 电池后备系统
参考资料
数据手册 1
可靠性数据 1
用户手册 2
应用笔记 1
技术文章 1
产品选型卡 1
新闻 1
解决方案设计及宣传手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC4009CUF#PBF | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | ||
| LTC4009CUF#TRPBF | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | ||
| LTC4009CUF-1#PBF | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | ||
| LTC4009CUF-1#TRPBF | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | ||
| LTC4009CUF-2#PBF | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | ||
| LTC4009CUF-2#TRPBF | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | ||
| LTC4009IUF#PBF | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | ||
| LTC4009IUF#TRPBF | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | ||
| LTC4009IUF-1#PBF | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | ||
| LTC4009IUF-1#TRPBF | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | ||
| LTC4009IUF-2#PBF | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | ||
| LTC4009IUF-2#TRPBF | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
1月 20, 2022 - 21_0269 Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products |
||
| LTC4009CUF#PBF | 量产 | |
| LTC4009CUF#TRPBF | 量产 | |
| LTC4009CUF-1#PBF | 量产 | |
| LTC4009CUF-1#TRPBF | 量产 | |
| LTC4009CUF-2#PBF | 量产 | |
| LTC4009CUF-2#TRPBF | 量产 | |
| LTC4009IUF#PBF | 量产 | |
| LTC4009IUF#TRPBF | 量产 | |
| LTC4009IUF-1#PBF | 量产 | |
| LTC4009IUF-1#TRPBF | 量产 | |
| LTC4009IUF-2#PBF | 量产 | |
| LTC4009IUF-2#TRPBF | 量产 | |
这是最新版本的数据手册
硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| µModule电池充电器 1 | ||
| LTM8061 | 推荐新设计使用 | 32V、2A μModule（电源模块）锂离子/聚合物电池充电器 |
| PowerPath、理想二极管和负载开关 1 | ||
| LTC4417 | 推荐新设计使用 | 确定了优先级的 PowerPath™ 控制器 |
| 按钮控制器 1 | ||
| LTC2955 | 推荐新设计使用 | 具自动接通功能的按钮接通 / 关断控制器 |
| 库仑计（电池电量计） 1 | ||
| LTC2943 | 量产 | 具温度、电压和电流测量功能的多节电池电量测量芯片 |
| 浪涌抑制器、过压和过流保护 1 | ||
| LTC4365 | 推荐新设计使用 | 欠压、过压和电源反向保护控制器 |
工具及仿真模型
LTspice 1
LTspice中提供以下器件型号：
- LTC4009
- LTC4009-1
- LTC4009-2
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
评估套件

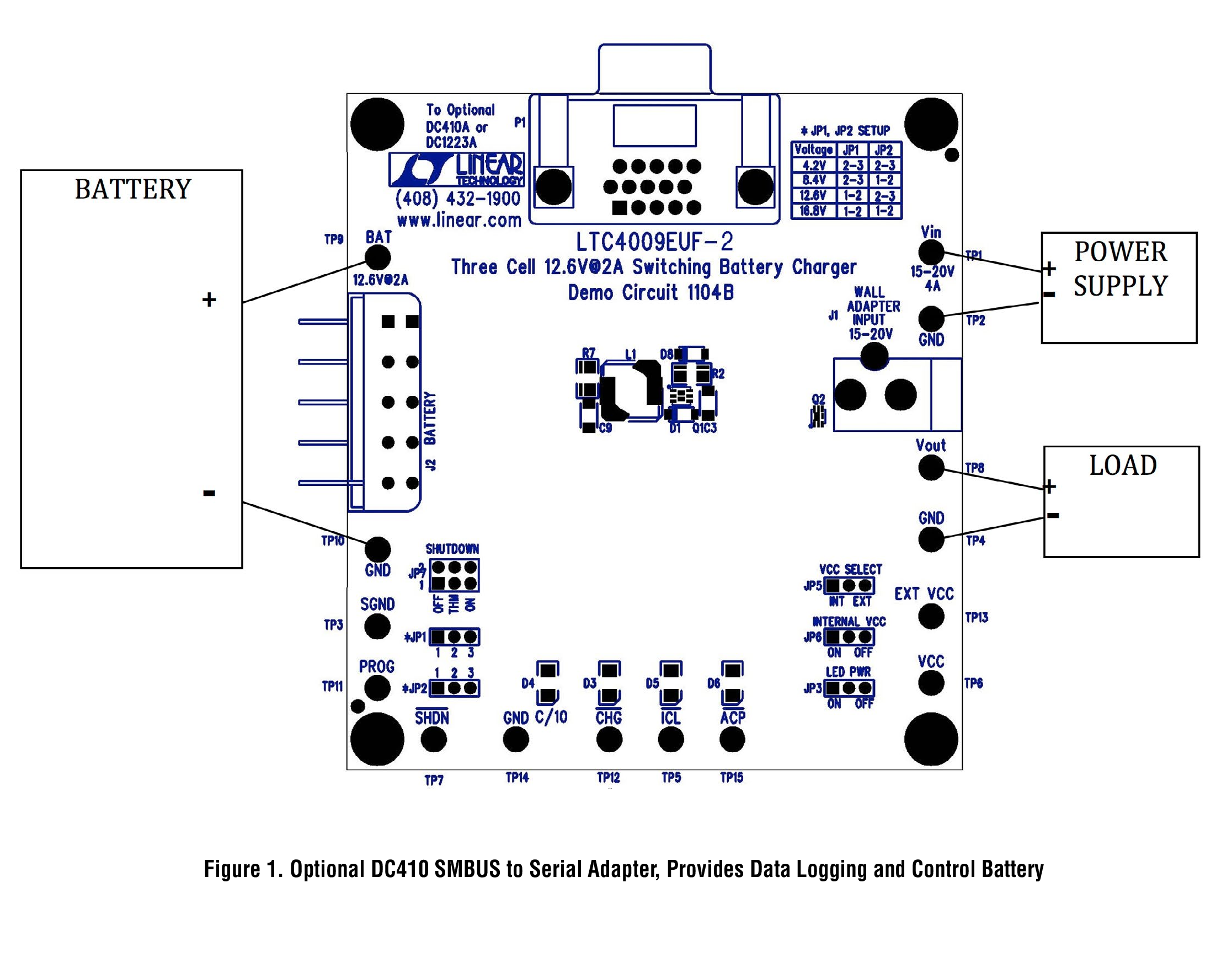

LTC4009-2 多节锂离子电池充电器板
