LTC4001
量产2A 同步降压型锂离子电池充电器
- 产品模型
- 2
产品详情
- 低功耗
- 2A 最大充电电流
- 无需外部 MOSFET、检测电阻器或隔离二极管
- 在电池接线端子上进行远程采样
- 可编程充电终止定时器
- 准确度达 ±0.5% 的 4.2V 预设浮动电压
- 可编程充电电流检测/终止
- 自动再充电
- 热敏电阻输入以实现适宜温度充电
- 与电流限制交流适配器兼容

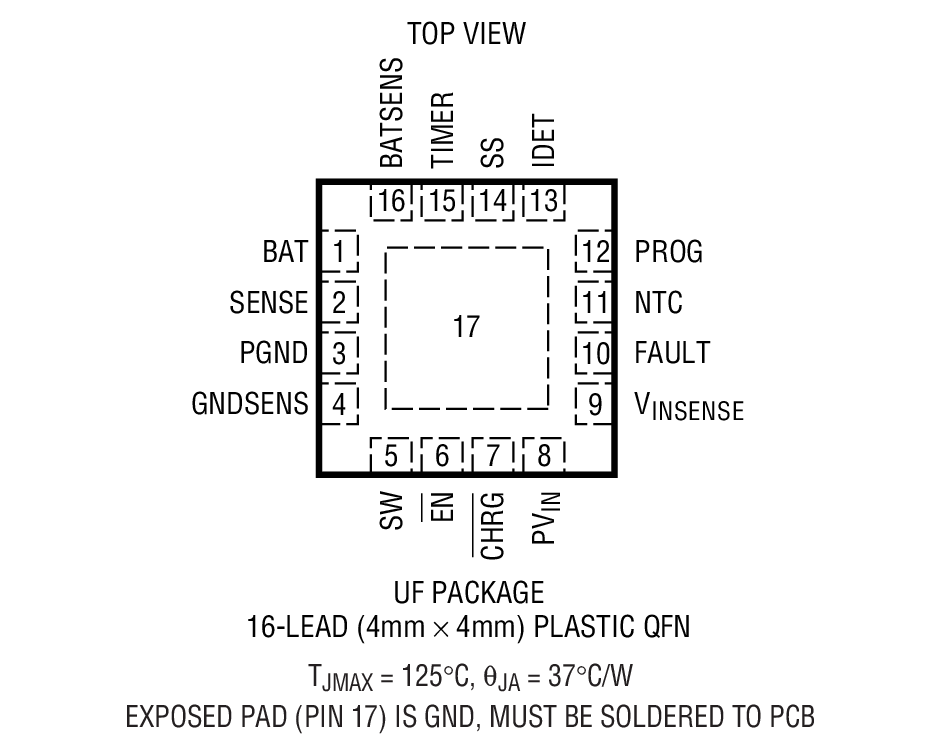

- 扁平 16 引脚 (4mm x 4mm) QFN 封装

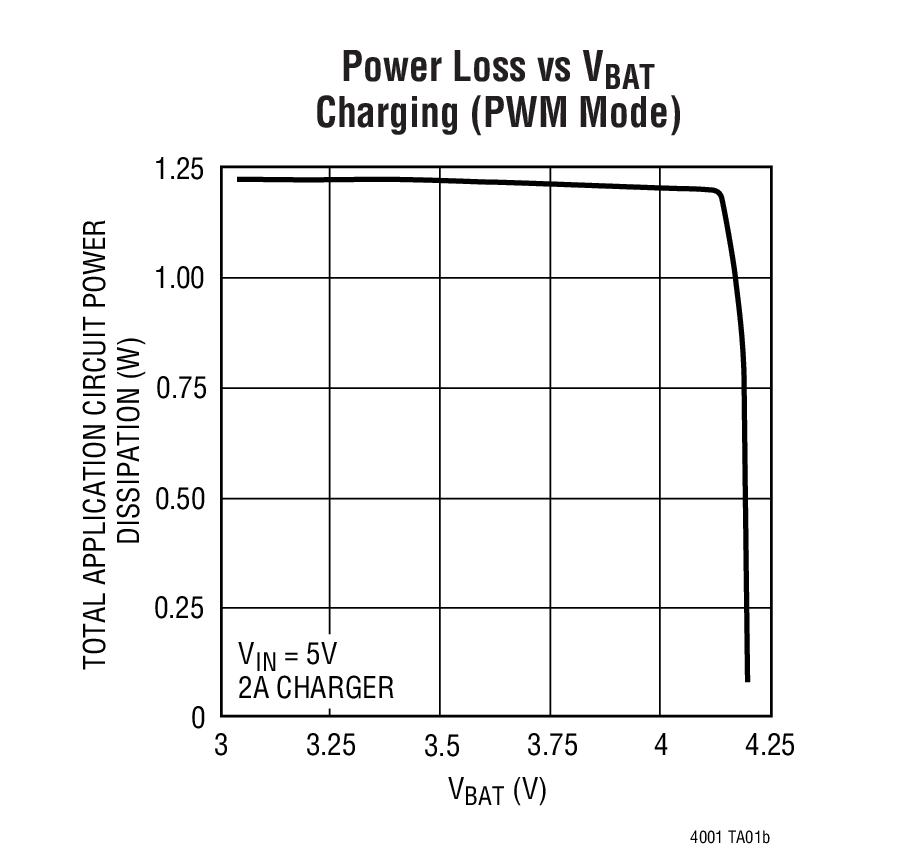

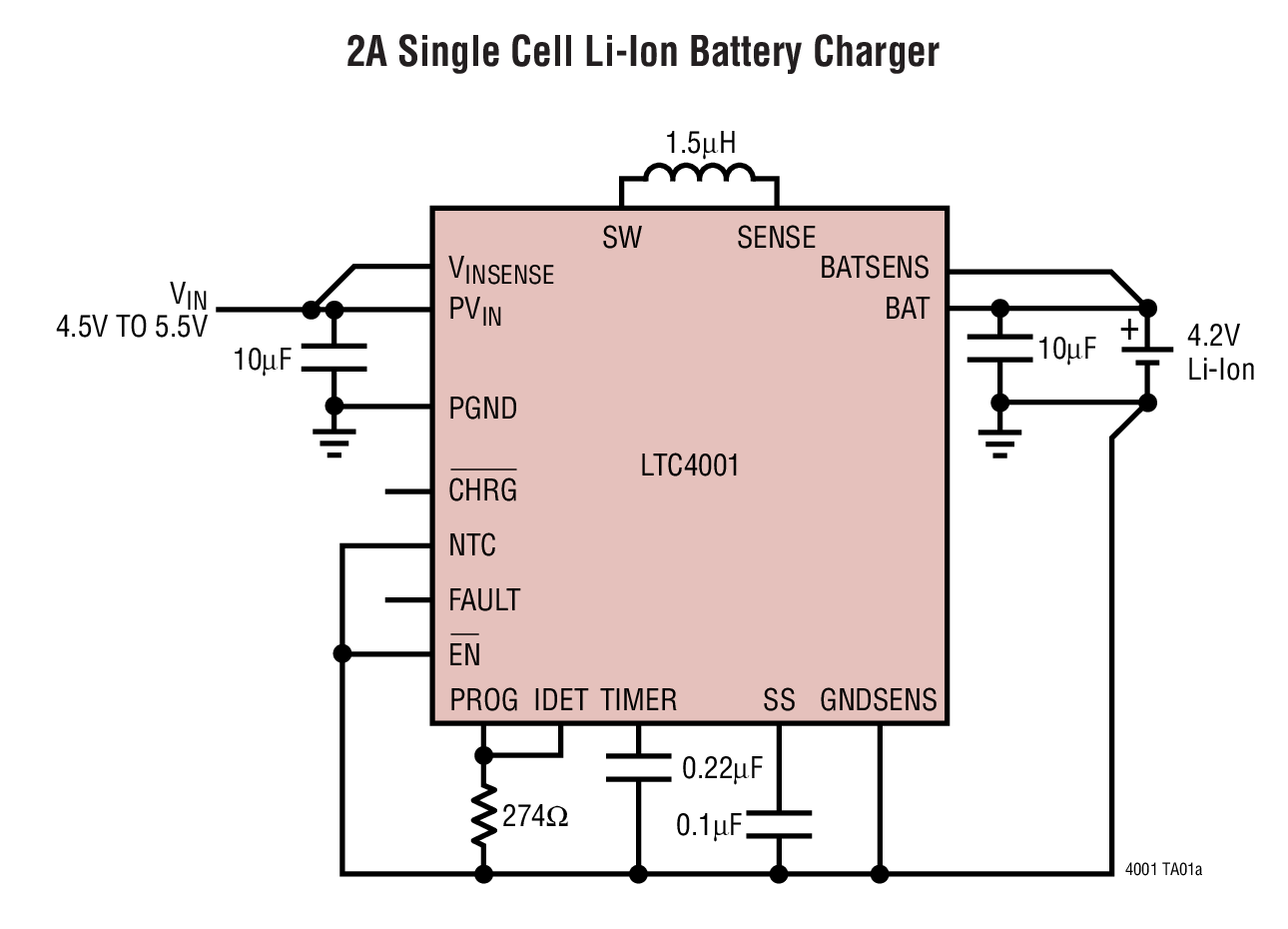

LTC®4001 是一款面向 5V 交流适配器的 2A 锂离子电池充电器。它采用一种 1.5MHz 同步降压型转换器拓扑结构来减少充电期间的功耗。低功耗、一个内部 MOSFET 和检测电阻器造就了一种能够被嵌入在各种手持式应用中的小型化充电器。LTC4001 包括完整的充电终止电路、自动再充电功能和一个准确度达 ±1% 的 4.2V 浮动电压。由于集成了输入短路保护电路，因此不需要使用隔离二极管。
电池充电电流、充电超时和充电结束指示参数采用外部组件来设定。附加功能还包括电池短路检测、适宜温度充电判定和过压保护。LTC4001采用扁平 (高度仅 0.75mm) 16 引脚 (4mm x 4mm) QFN 封装。
Applications
- 手持式电池供电型设备
- 手持式计算机
- 充电座
- 数码相机
- 智能手机
参考资料
数据手册 1
可靠性数据 1
用户手册 1
应用笔记 1
设计笔记 1
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC4001EUF#PBF | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | ||
| LTC4001EUF#TRPBF | 16-Lead QFN (4mm x 4mm x 0.75mm w/ EP) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
2月 14, 2025 - 25_0016 Bond Wire Change from Gold to Copper Wire (Notification Only) |
||
| LTC4001EUF#PBF | 量产 | |
| LTC4001EUF#TRPBF | 量产 | |
这是最新版本的数据手册
硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| PowerPath、理想二极管和负载开关 1 | ||
| LTC4417 | 推荐新设计使用 | 确定了优先级的 PowerPath™ 控制器 |
| 单电源监控器 2 | ||
| LTC2935 | 量产 | 具电源故障输出、可选门限的超低功率监控器 |
| LTC2953 | 推荐新设计使用 | 具电压监视功能的按钮接通/关断控制器 |
| 库仑计（电池电量计） 1 | ||
| LTC2943 | 量产 | 具温度、电压和电流测量功能的多节电池电量测量芯片 |
| 浪涌抑制器、过压和过流保护 1 | ||
| LTC4365 | 推荐新设计使用 | 欠压、过压和电源反向保护控制器 |
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| LTC2935 | 量产 | 具电源故障输出、可选门限的超低功率监控器 |
| LTC4365 | 推荐新设计使用 | 欠压、过压和电源反向保护控制器 |
| LTC2953 | 推荐新设计使用 | 具电压监视功能的按钮接通/关断控制器 |
评估套件

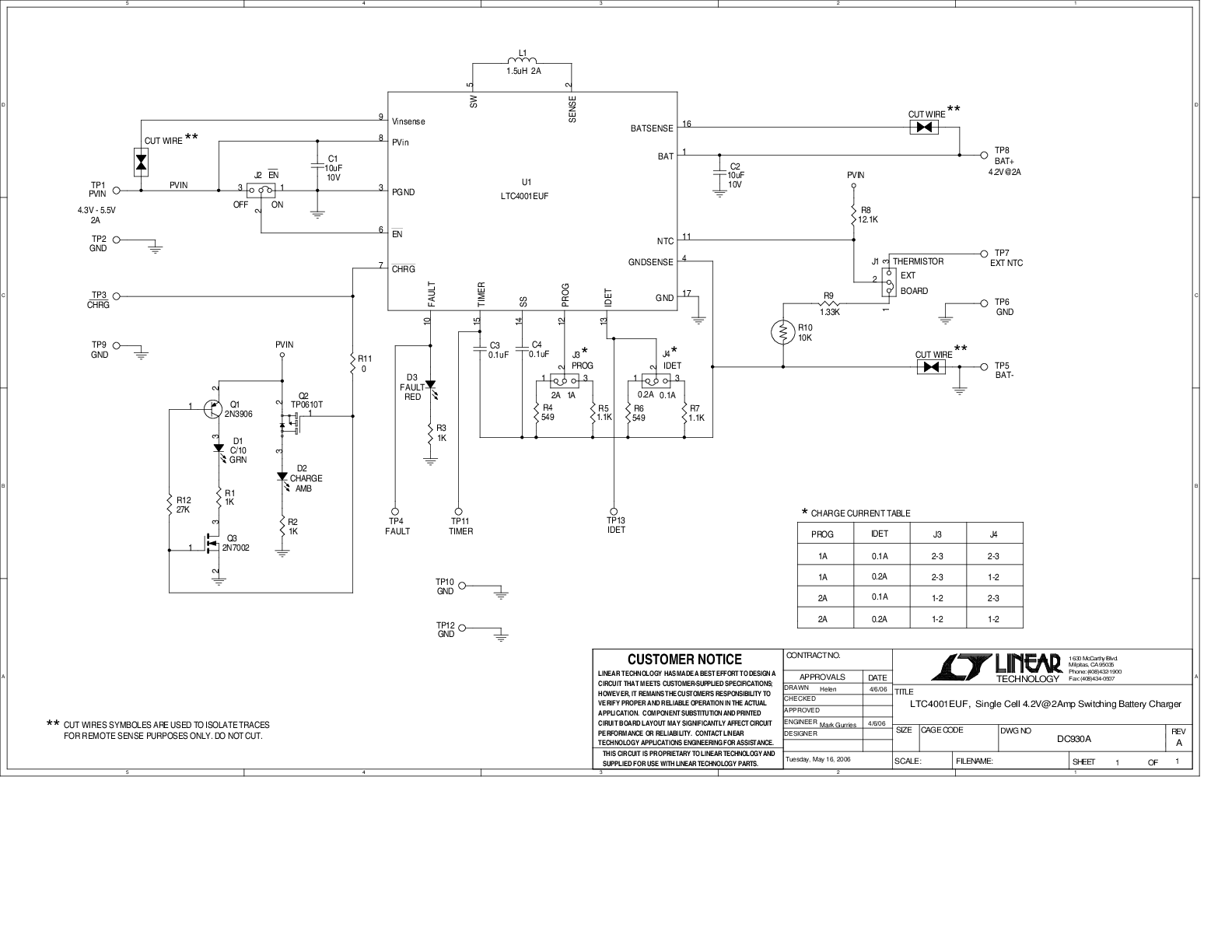

LTC4001EUF 演示板
