LTC3308B

推荐新设计使用

采用2mm x 2mm LQFN封装的5V、4A、10MHz同步降压型Silent Switcher

数据手册 (Rev. 0) 产品选型表

产品模型: 18

Viewing:

产品详情

与LTC3307(3A)和LTC3309(6A)引脚兼容
高效率：8mΩ NMOS，31mΩ PMOS
可编程频率：3MHz - 10MHz

小型电感和电容

峰值电流模式控制

22ns最短导通时间
宽带宽、快速瞬态响应

Silent Switcher^®架构

超低EMI辐射

低纹波突发工作模式(Burst Mode^®)，IQ为40μA
可在过载情况下安全地承受电感饱和
V_IN 范围：2.25V至5.5V
V_OUT 范围：0.5V至 V_IN
V_OUT 精度：±1%(全温度范围)
精准400mV使能阈值，关断时1μA
电源良好指示、内部补偿和软启动
散热增强型2mm x 2mm LQFN封装
通过AEC-Q100汽车应用认证

参考资料

数据手册 1

LTC3308B: 5V, 4A, 10MHz Synchronous Step-Down Silent Switcher in 2mm x 2mm LQFN Data Sheet (Rev.0) 12/09/2020

可靠性数据 1

R523 Reliability Data 03/24/2021

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型

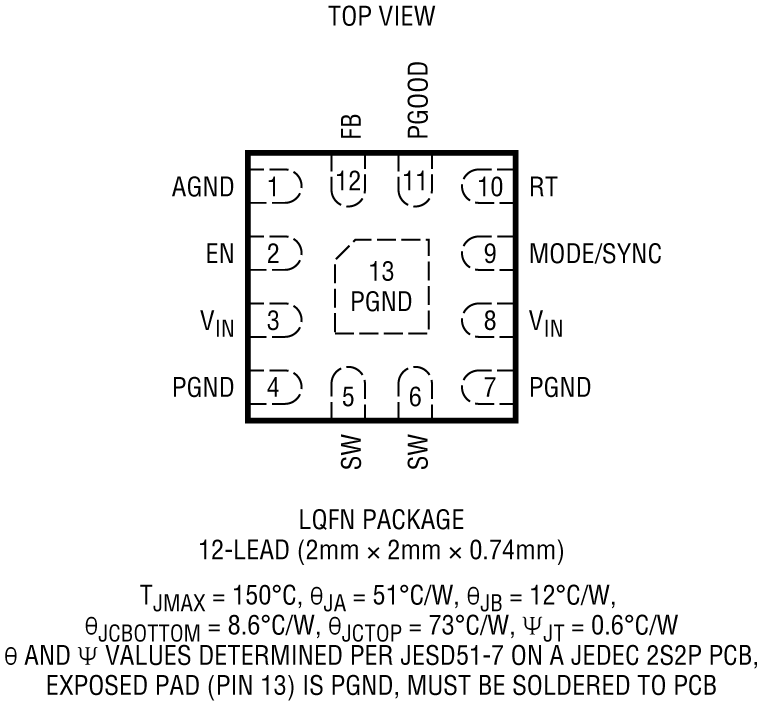

LTC3308BEV#TRMPBF	12-Lead LQFN (2mm x 2mm x 0.74mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3308BEV#TRPBF	12-Lead LQFN (2mm x 2mm x 0.74mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3308BEV#WTRMPBF	12-Lead LQFN (2mm x 2mm x 0.74mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3308BEV#WTRPBF	12-Lead LQFN (2mm x 2mm x 0.74mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3308BHV#TRMPBF	12-Lead LQFN (2mm x 2mm x 0.74mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3308BHV#TRPBF	12-Lead LQFN (2mm x 2mm x 0.74mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3308BHV#WTRMPBF	12-Lead LQFN (2mm x 2mm x 0.74mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3308BHV#WTRPBF	12-Lead LQFN (2mm x 2mm x 0.74mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3308BIV#TRMPBF	12-Lead LQFN (2mm x 2mm x 0.74mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3308BIV#TRPBF	12-Lead LQFN (2mm x 2mm x 0.74mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3308BIV#WTRMPBF	12-Lead LQFN (2mm x 2mm x 0.74mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3308BIV#WTRPBF	12-Lead LQFN (2mm x 2mm x 0.74mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3308BJV#TRMPBF	12-Lead LQFN (2mm x 2mm x 0.74mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3308BJV#TRPBF	12-Lead LQFN (2mm x 2mm x 0.74mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3308BJV#WTRMPBF	12-Lead LQFN (2mm x 2mm x 0.74mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3308BJV#WTRPBF	12-Lead LQFN (2mm x 2mm x 0.74mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3308BMPV#TRMPBF	12-Lead LQFN (2mm x 2mm x 0.74mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC3308BMPV#TRPBF	12-Lead LQFN (2mm x 2mm x 0.74mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

工具及仿真模型

LTspice 1

LTC3308B - Switching Regulators

LTspice中提供以下器件型号：

LTC3308A
LTC3308B

LTpowerCAD 1

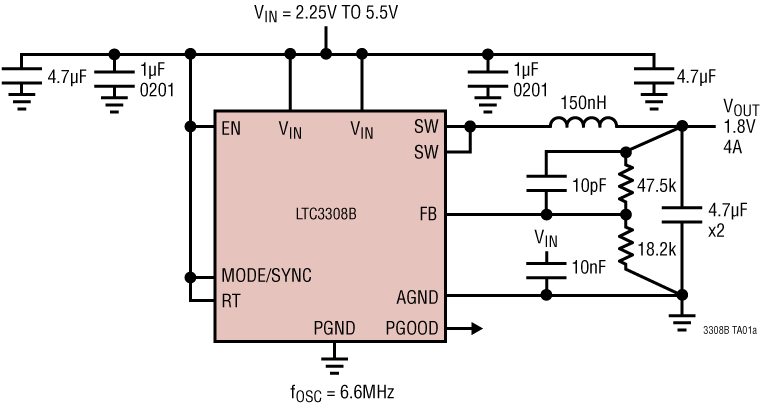

LTC3308B Project - 3.3Vin to 1.8Vout/4A, Fsw = 6.5MHz

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD^®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

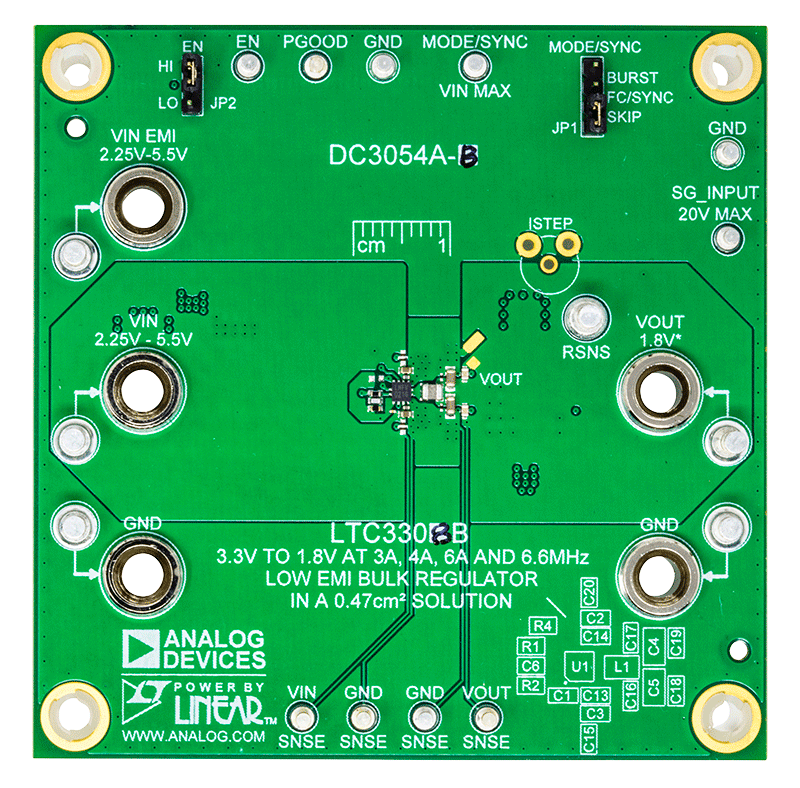

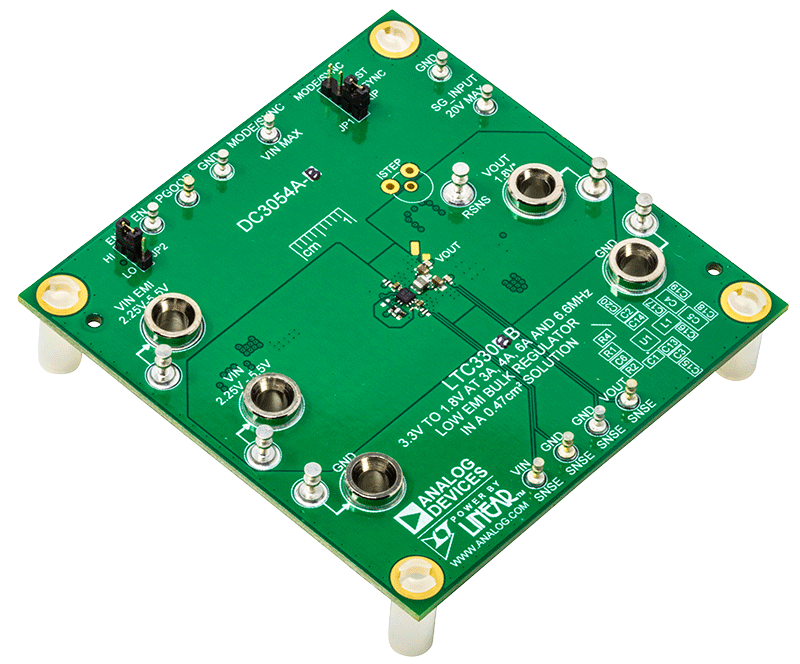

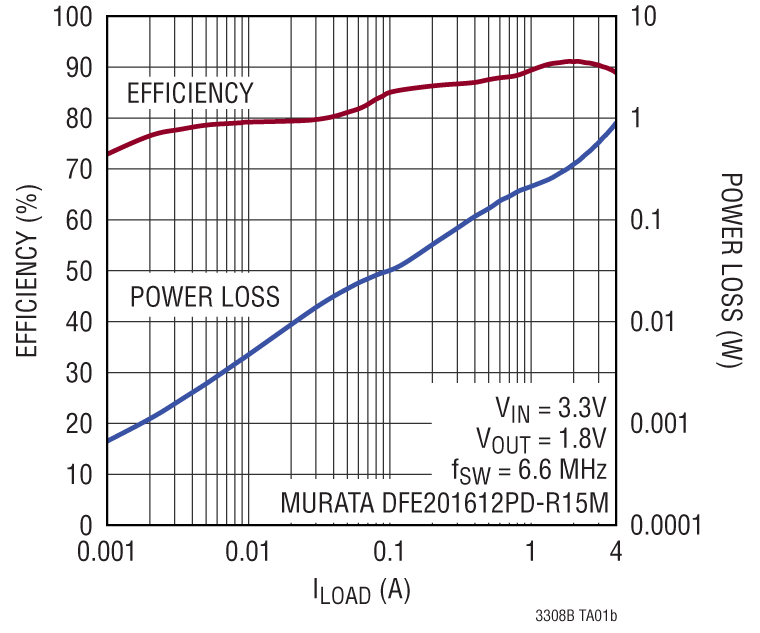

LTC3308B | 3.3V至1.8V、4A、6.6MHz低EMI降压稳压器，采用0.47cm2解决方案

立即购买更多内容

产品详情

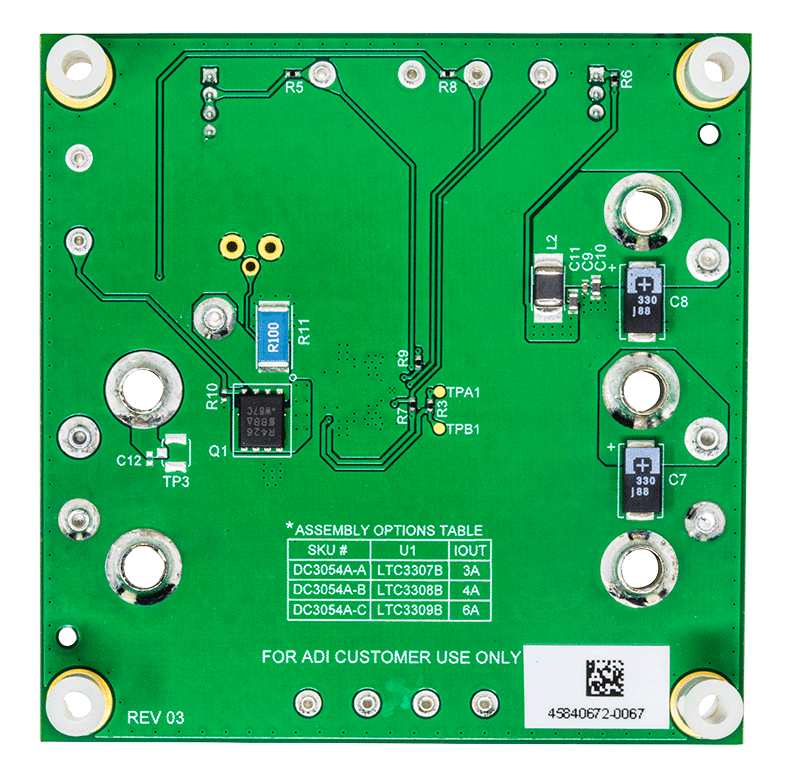

演示电路3054A-B采用5V、4A同步降压型Silent Switcher^® LTC3308B，作为6.6MHz、3.3V至1.8V 4A降压型稳压器工作。LTC3308B支持0.5V至V_IN的可调输出电压，工作频率为3MHz至10MHz。LTC3308B是一款紧凑型、超低辐射、高效率和高速同步单芯片降压型开关稳压器。22ns的最短导通时间在高开关频率下可实现高电平V_IN至低电平V_OUT的转换比。

DC3054A-B工作模式可选为突发工作模式(Burst Mode^®)、跳跃或强制连续(FC)模式。将JP1设置为FC/SYNC位置可将LTC3308B同步到3MHz至10MHz的时钟频率。同步到外部时钟时，LTC3308B会在强制连续模式下工作。DC3054A-B设置为6.6MHz固定频率。

DC3054A-B可通过0Ω电阻R9将R_T连接到V_IN，从而设置为6.6MHz固定频率。通过移除R9并在R4位置设置适当的电阻，可以轻松更改频率以获得所需频率。有关所需开关频率的正确R_T值，请参阅LTC3308B数据手册。

LTC3308B数据手册提供了完整的器件、操作和应用信息说明。数据手册必须与演示手册配合阅读。LTC3308B采用2 mm × 2 mm LQFN封装，带裸露焊盘以实现低热阻。数据手册的“低EMI PCB布局”部分中提供了用于实现低EMI运行和最大热性能的布局建议。
