LTC2901
量产具可调复位和看门狗定时器的可设置四路电源监视器
- 产品模型
- 16
产品详情
- 可同时监视四个电源
- 5V、3.3V、3V、2.5V、1.8V、1.5V 和/或 ± 可调电压门限的 16 种用户可选组合
- 保证门限精度：在整个温度范围内为 ±1.5% 的监视电压
- 可选电源容差：监视电压以下的 5% 和 10% (LTC2901-3/LTC2901-4)
- 低电源电流：43μA (典型值)
- 可调复位时间
- 可调看门狗时间
- 漏极开路 RST 输出 (LTC2901-1/LTC2901-3)
- 推挽式 RST 输出 (LTC2901-2/LTC2901-4)
- 用于每个电源的单独非延迟监视器输出
- 电源干扰免疫力
- 在 VCC≥1V 的条件下可保证 RST

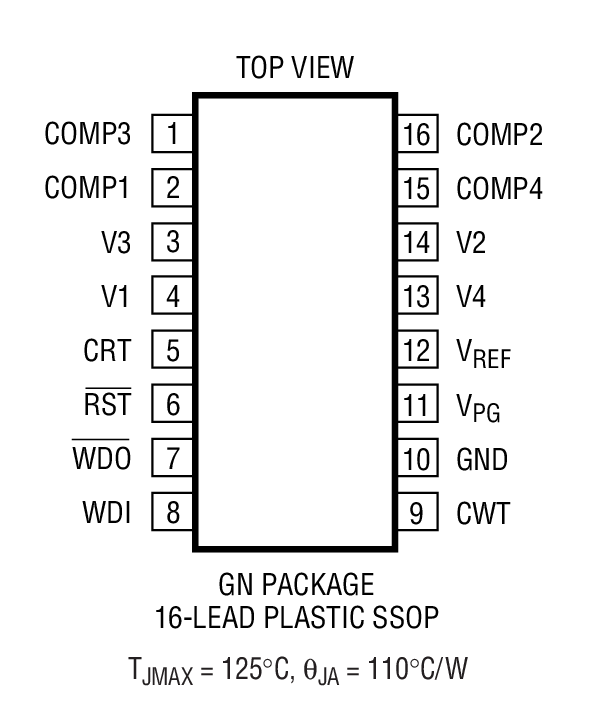

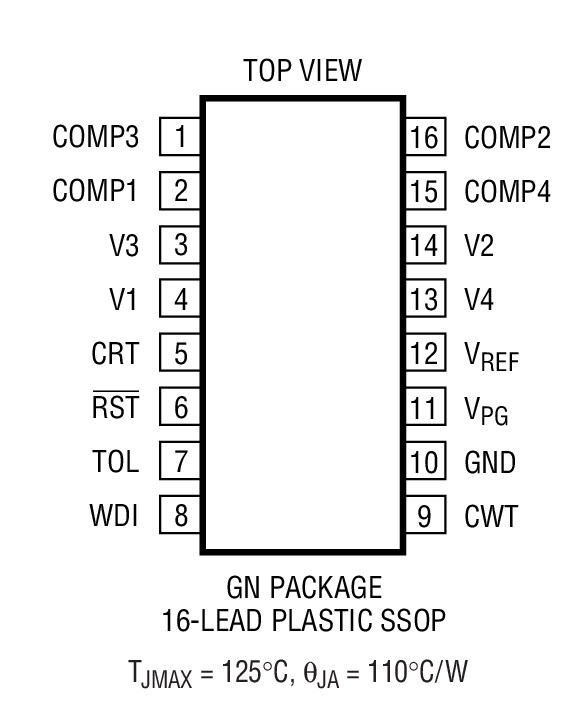

- 16 引脚窄体 SSOP 封装

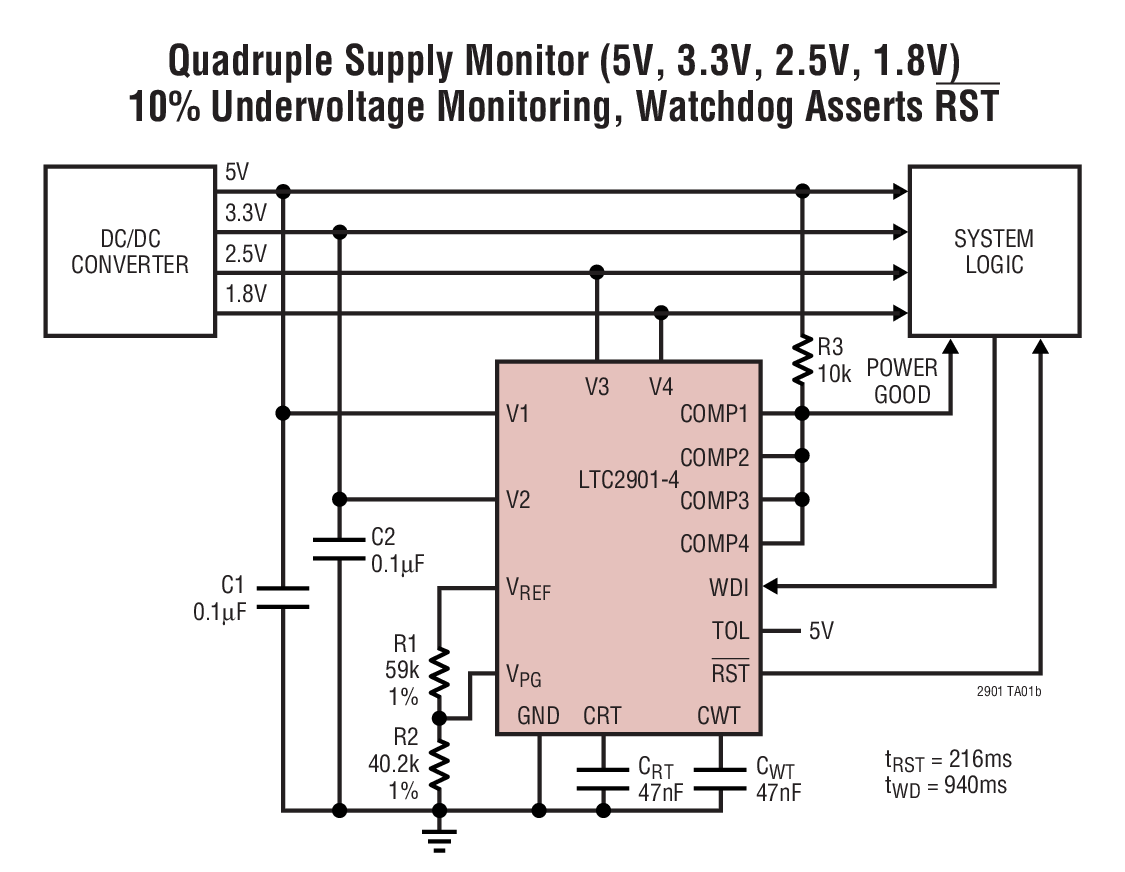

LTC®2901 是一款用于具有多达 4 个电源电压之系统的可设置电源监视器。可采用一个连接至设置引脚的外部电阻分压器，在 16 种预设或可调电压监视器组合中选择其一。预设电压门限在整个温度范围内的误差不超过 ±1.5%。全部4个电压比较器输出均被连接至分离的引脚，以对各电源进行监视。
复位和看门狗延迟时间可采用一个外部电容器来进行调节。严格的电压门限准确度要求和干扰免疫力确保了可靠的复位操作，且无误触发之忧。对于低至 1V 的 VCC，RST 输出保证能够处于正确的状态。LTC2901-1 /LTC2901-3 具有一个漏极开路 RST 输出，而 LTC2901-2/LTC2901-4 则具有一个推挽式 RST 输出。
43uA 的电源电流使得 LTC2901 成为对功耗敏感系统的理想选择，而且，它还可以通过配置来对 4 个以下的输入进行监控。这些器件采用 16 引脚窄体 SSOP 封装。
Applications
- 台式电脑和笔记本电脑
- 多电压系统
- 电信设备
- 便携式电池供电型设备
- 网络服务器
参考资料
数据手册 1
可靠性数据 1
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC2901-1CGN#PBF | 16-Lead SSOP (Narrow 0.15 Inch) | ||
| LTC2901-1CGN#TRPBF | 16-Lead SSOP (Narrow 0.15 Inch) | ||
| LTC2901-1IGN#PBF | 16-Lead SSOP (Narrow 0.15 Inch) | ||
| LTC2901-1IGN#TRPBF | 16-Lead SSOP (Narrow 0.15 Inch) | ||
| LTC2901-2CGN#PBF | 16-Lead SSOP (Narrow 0.15 Inch) | ||
| LTC2901-2CGN#TRPBF | 16-Lead SSOP (Narrow 0.15 Inch) | ||
| LTC2901-2IGN#PBF | 16-Lead SSOP (Narrow 0.15 Inch) | ||
| LTC2901-2IGN#TRPBF | 16-Lead SSOP (Narrow 0.15 Inch) | ||
| LTC2901-3CGN#PBF | 16-Lead SSOP (Narrow 0.15 Inch) | ||
| LTC2901-3CGN#TRPBF | 16-Lead SSOP (Narrow 0.15 Inch) | ||
| LTC2901-3IGN#PBF | 16-Lead SSOP (Narrow 0.15 Inch) | ||
| LTC2901-3IGN#TRPBF | 16-Lead SSOP (Narrow 0.15 Inch) | ||
| LTC2901-4CGN#PBF | 16-Lead SSOP (Narrow 0.15 Inch) | ||
| LTC2901-4CGN#TRPBF | 16-Lead SSOP (Narrow 0.15 Inch) | ||
| LTC2901-4IGN#PBF | 16-Lead SSOP (Narrow 0.15 Inch) | ||
| LTC2901-4IGN#TRPBF | 16-Lead SSOP (Narrow 0.15 Inch) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
10月 3, 2024 - 24_0235 (QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking |
||
| LTC2901-1CGN#PBF | 量产 | |
| LTC2901-1CGN#TRPBF | 量产 | |
| LTC2901-1IGN#PBF | 量产 | |
| LTC2901-1IGN#TRPBF | 量产 | |
| LTC2901-2CGN#PBF | 量产 | |
| LTC2901-2CGN#TRPBF | 量产 | |
| LTC2901-2IGN#PBF | 量产 | |
| LTC2901-2IGN#TRPBF | 量产 | |
| LTC2901-3CGN#PBF | 量产 | |
| LTC2901-3CGN#TRPBF | 量产 | |
| LTC2901-3IGN#PBF | 量产 | |
| LTC2901-3IGN#TRPBF | 量产 | |
| LTC2901-4CGN#PBF | 量产 | |
| LTC2901-4CGN#TRPBF | 量产 | |
| LTC2901-4IGN#PBF | 量产 | |
| LTC2901-4IGN#TRPBF | 量产 | |
|
10月 11, 2022 - 22_0235 Epoxy Change from Henkel 8290 to 8290A for GN Package |
||
| LTC2901-1CGN#PBF | 量产 | |
| LTC2901-1CGN#TRPBF | 量产 | |
| LTC2901-1IGN#PBF | 量产 | |
| LTC2901-1IGN#TRPBF | 量产 | |
| LTC2901-2CGN#PBF | 量产 | |
| LTC2901-2CGN#TRPBF | 量产 | |
| LTC2901-2IGN#PBF | 量产 | |
| LTC2901-2IGN#TRPBF | 量产 | |
| LTC2901-3CGN#PBF | 量产 | |
| LTC2901-3CGN#TRPBF | 量产 | |
| LTC2901-3IGN#PBF | 量产 | |
| LTC2901-3IGN#TRPBF | 量产 | |
| LTC2901-4CGN#PBF | 量产 | |
| LTC2901-4CGN#TRPBF | 量产 | |
| LTC2901-4IGN#PBF | 量产 | |
| LTC2901-4IGN#TRPBF | 量产 | |
|
4月 6, 2022 - 22_0066 Laser Top Mark for 16QSOP Assembled in ADPG [PNG] |
||
| LTC2901-1CGN#PBF | 量产 | |
| LTC2901-1CGN#TRPBF | 量产 | |
| LTC2901-1IGN#PBF | 量产 | |
| LTC2901-1IGN#TRPBF | 量产 | |
| LTC2901-2CGN#PBF | 量产 | |
| LTC2901-2CGN#TRPBF | 量产 | |
| LTC2901-2IGN#PBF | 量产 | |
| LTC2901-2IGN#TRPBF | 量产 | |
| LTC2901-3CGN#PBF | 量产 | |
| LTC2901-3CGN#TRPBF | 量产 | |
| LTC2901-3IGN#PBF | 量产 | |
| LTC2901-3IGN#TRPBF | 量产 | |
| LTC2901-4CGN#PBF | 量产 | |
| LTC2901-4CGN#TRPBF | 量产 | |
| LTC2901-4IGN#PBF | 量产 | |
| LTC2901-4IGN#TRPBF | 量产 | |
