量产用于 Sun CPU 的 5 位 VID 电压编程器
- 产品模型
- 2
Viewing:
产品详情
- 可设置 1.025V 至 1.4125V 的稳压器输出电压范围 (以 12.5mV 步进)
- 可对一系列具 0.6V 基准的凌力尔特 DC/DC 转换器进行编程
- 准确度为 ±0.35% 的输出电压
- 在 VID 输入端上的内置 40k 上拉电阻器

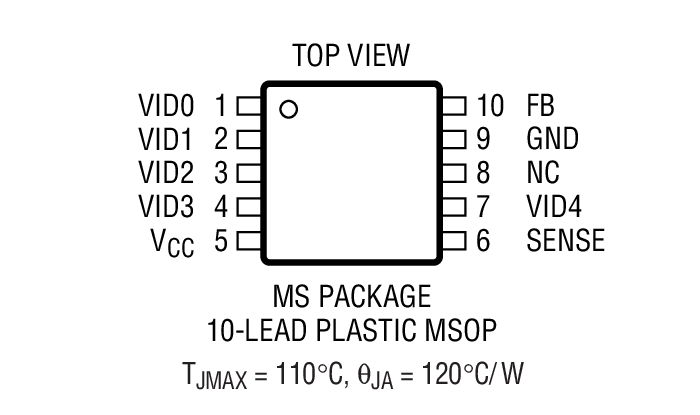

- 采用 MSOP-10 封装
LTC®1706-63 是一款精准、数字编程的阻性梯形网络，其可调节任何参考于 0.6V 之稳压器的输出。视 5 个 VID 输入之状态的不同，该器件设置一个介于 1.025V 和 1.4125V 之间的输出电压 (采用 12.5mV 步进) 。
LTC1706-63 专为对一个具内置 0.6V 基准的完整凌力尔特 DC/DC 转换器系列进行编程而特别设计。请参见本产品手册末尾处的“相关器件”列表。

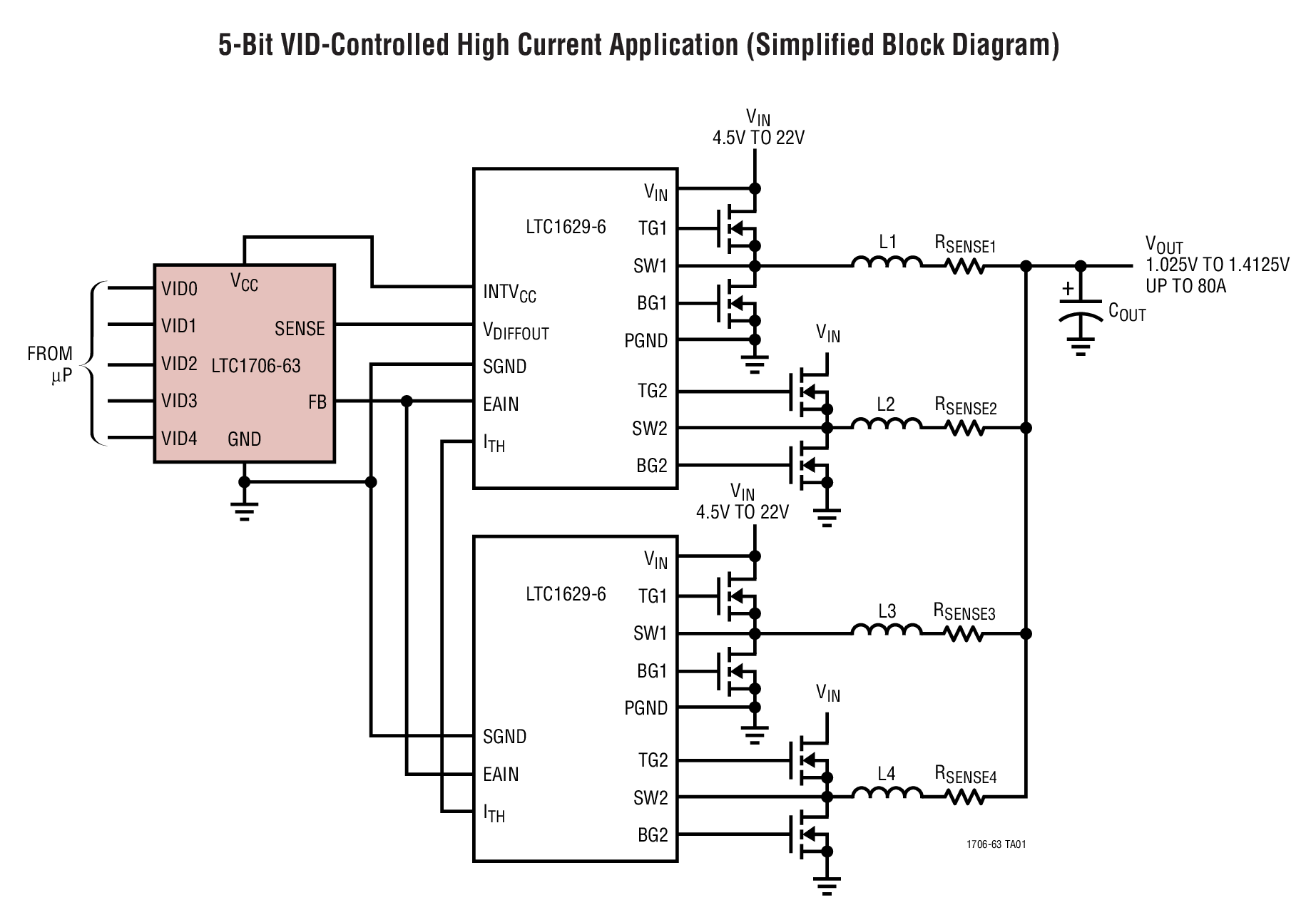

如需具内置 LTC1706-63 的两相同步控制器，请参阅 LTC3819 的相关信息。
- SunTM 处理器电源
- 工作站和服务器
- 大型存储器阵列电源
参考资料
数据手册 1
可靠性数据 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC1706EMS-63#PBF | 10-Lead MSOP | ||
| LTC1706EMS-63#TRPBF | 10-Lead MSOP |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
10月 11, 2022 - 22_0244 Epoxy Change from Henkel 8290 to 8290A for MSOP Package |
||
| LTC1706EMS-63#PBF | 量产 | |
| LTC1706EMS-63#TRPBF | 量产 | |
|
4月 18, 2022 - 22_0050 UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices |
||
| LTC1706EMS-63#PBF | 量产 | |
| LTC1706EMS-63#TRPBF | 量产 | |
|
2月 4, 2020 - 20_0130 Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC |
||
| LTC1706EMS-63#PBF | 量产 | |
| LTC1706EMS-63#TRPBF | 量产 | |
这是最新版本的数据手册
工具及仿真模型
LTspice 1
LTspice中提供以下器件型号：
- LTC1706-19
- LTC1706-61
- LTC1706-63
- LTC1706-81
- LTC1706-82
- LTC1706-85
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
