LTC1695
LTC1695
量产采用 SOT-23 封装的 SMBus/I²C扇速控制器
- 产品模型
- 2
Viewing:
产品详情
- 采用 5 引脚 SOT-23 封装的完整 SMBus/I²C™ 无刷 DC 扇速控制系统
- 具 180mA 输出电流额定值的0.75Ω PMOS 线性稳压器
- 0V 至 4.992V 输出电压范围受控于一个 6 位 DAC
- 简单的二线式 SMBus/I²C 接口
- 250ms 内部定时器确保了风扇启动
- 电流限制和热停机
- 通过 SMBus 主机回读提供故障状态指示
LTC®1695 扇速控制器提供了电源管理微处理器通过一个二线式SMBus/I2C 接口调节一个 5V 无刷 DC 风扇的速度所必需之全部功能。扇速根据系统要求的温度曲线进行控制，与那些仅为风扇提供简单“接通-关断”控制的系统相比，该器件可减低风扇功耗、延长电池工作时间和降低声学上产生的噪声。
LTC1695 纳入了一个 180mA 低压差线性稳压器、一个二线式 SMBus/I2C接口和一个 6 位 DAC。通过 LTC1695 之线性稳压器的输出电压改变风扇的端子电压以控制扇速。LTC1695 输出电压的设置方法是通过 SMBus 发送一个 6 位数字代码至 LTC1695 DAC。为了消除较低风扇电压下的风扇启动问题，用户可以启用 LTC1695 的升压起动功能，该功能可持续地提供 DAC 的全标度输出电压达 250ms，然后再降低至编程输出电压。
LTC1695 内置了输出电压限制和热停机功能电路，以及可利用微处理器在故障情况下进行回读的状态监视器。LTC1695 采用 5 引脚 SOT-23 封装。
应用
- 笔记本电脑
- 局部减温
- 便携式仪器
- 电池供电型系统
- DC 电机控制
- 白光 LED 电源
- 可编程低压差稳压器
参考资料
数据手册 1
可靠性数据 1
用户手册 1
设计笔记 1
技术文章 1
3rd Party Solutions 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC1695CS5#TRMPBF | 5-Lead TSOT-23 | ||
| LTC1695CS5#TRPBF | 5-Lead TSOT-23 |
这是最新版本的数据手册
评估套件

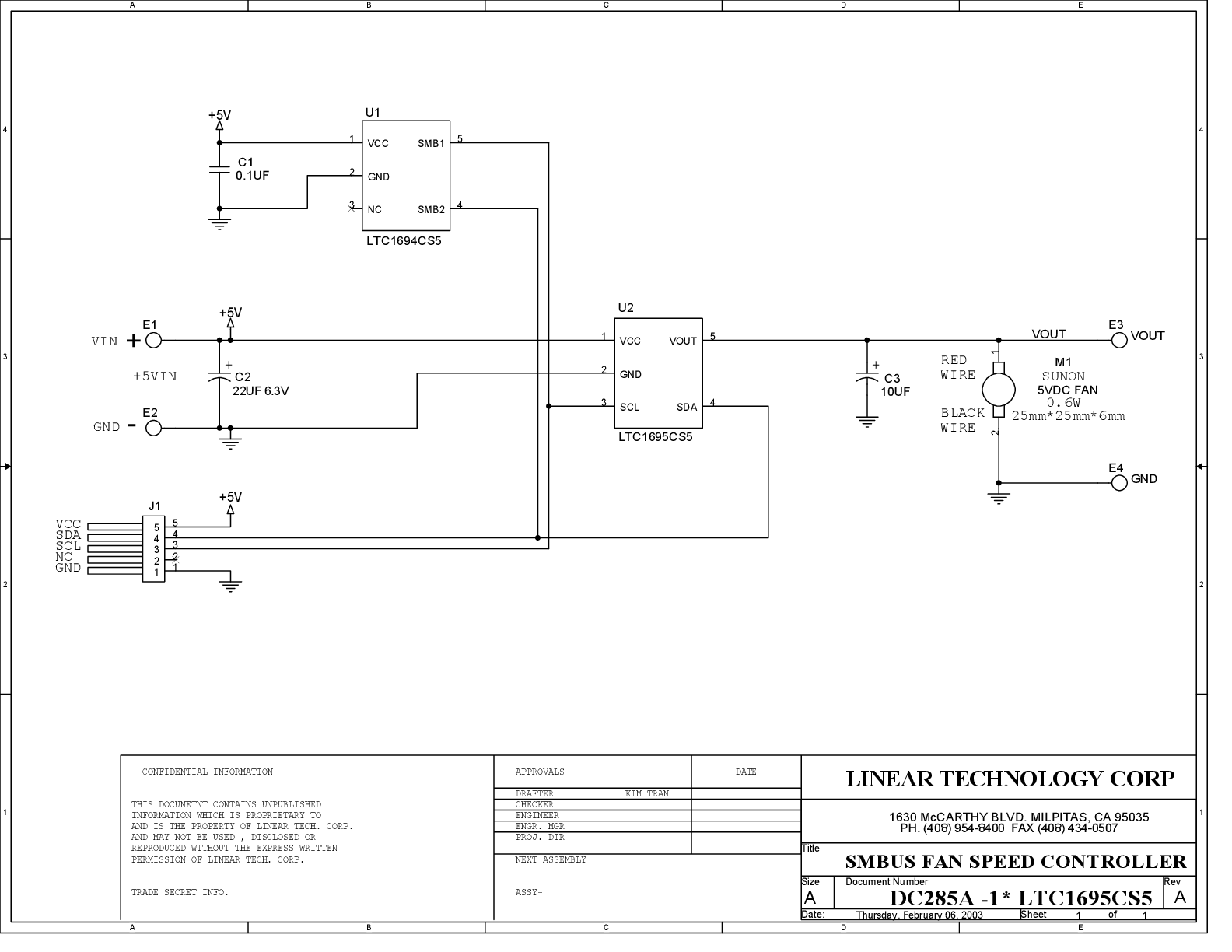

LTC1695CS5 | SMBus风扇速度控制器（需要DC1223）
