LTC1662

量产

MSOP 封装的超低功率、双通道 10 位 DAC

数据手册 产品选型表
产品模型
6
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 超低功率：每个 DAC 的 ICC 为 1.5μA (典型值)，睡眠模式的消耗电流为 0.05μA，可延长电池的使用寿命
  • 纤巧：两个采用 8 引脚 MSOP 封装的 10 位 DAC —— 尺寸为 SO-8 封装的一半
  • 2.7V 至 5.5V 的宽电源范围
  • 用于同时 DAC 更新的双缓冲
  • 轨至轨电压输出可驱动 1000pF 的容性负载
  • 基准范围包括电源以提供比例式 0V 至 VCC 输出
  • 基准输入阻抗与代码无关 (典型值为 7.1MΩ )—— 免除了外部缓冲器
  • 具施密特 (Schmitt) 触发器输入的三线式串行接口
  • 差分非线性度：±0.75LSB (最大值)
LTC1662
MSOP 封装的超低功率、双通道 10 位 DAC

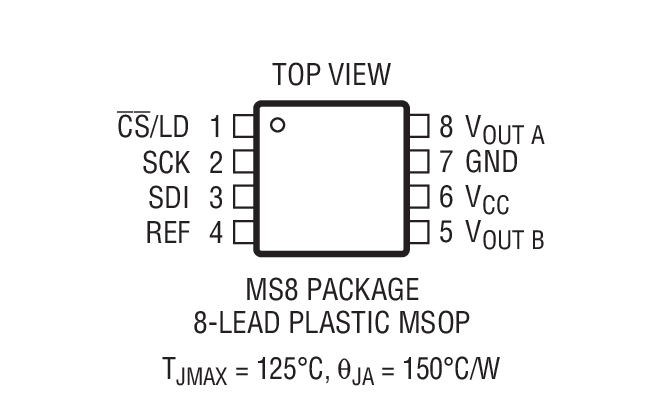

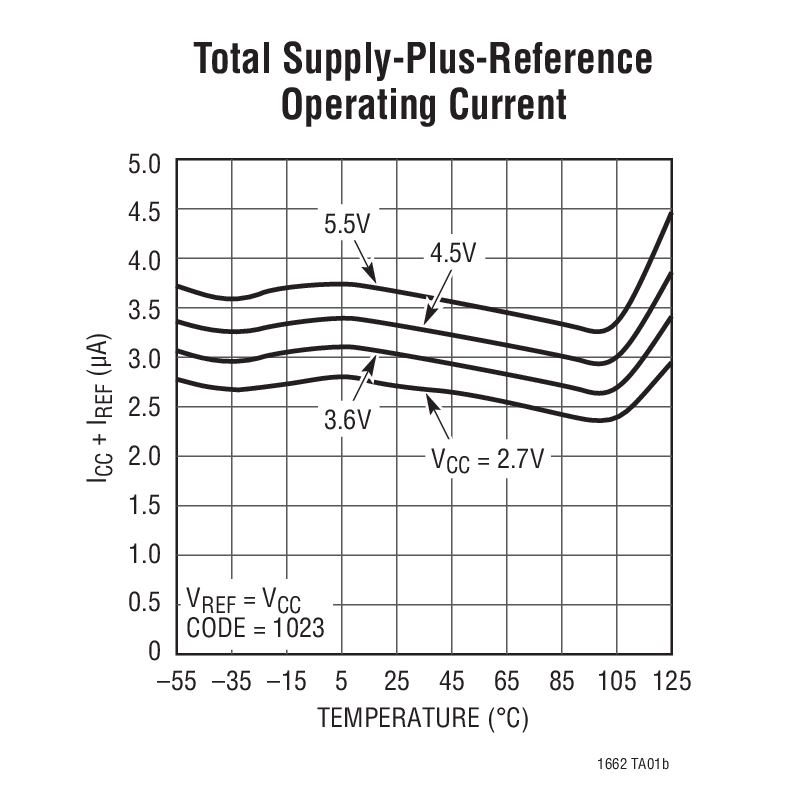

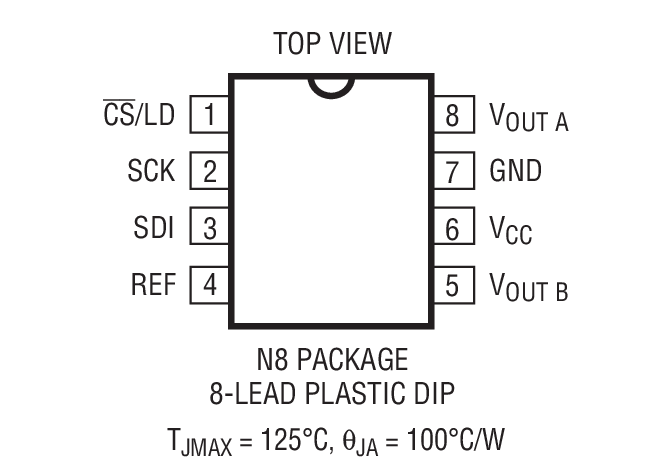

Total Supply-Plus-Reference Operating Current Product Package 1 Product Package 2
