LTC1599

量产

具 4 象限电阻器的 16 位字节宽、低毛刺干扰、乘法 DAC

数据手册产品选型表

产品模型: 12

Viewing:

产品详情

可在整个工业温度范围内提供真正的 16 位性能

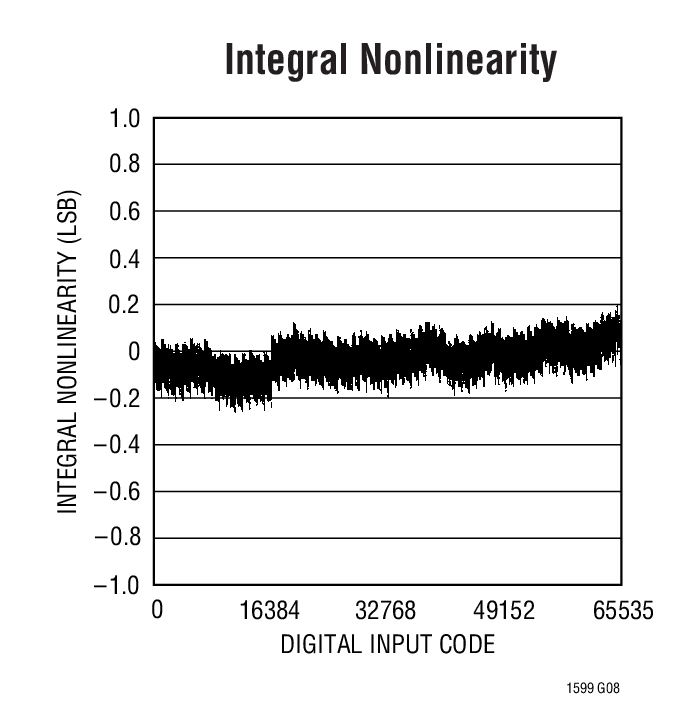

DNL 和 INL：1LSB (最大值)

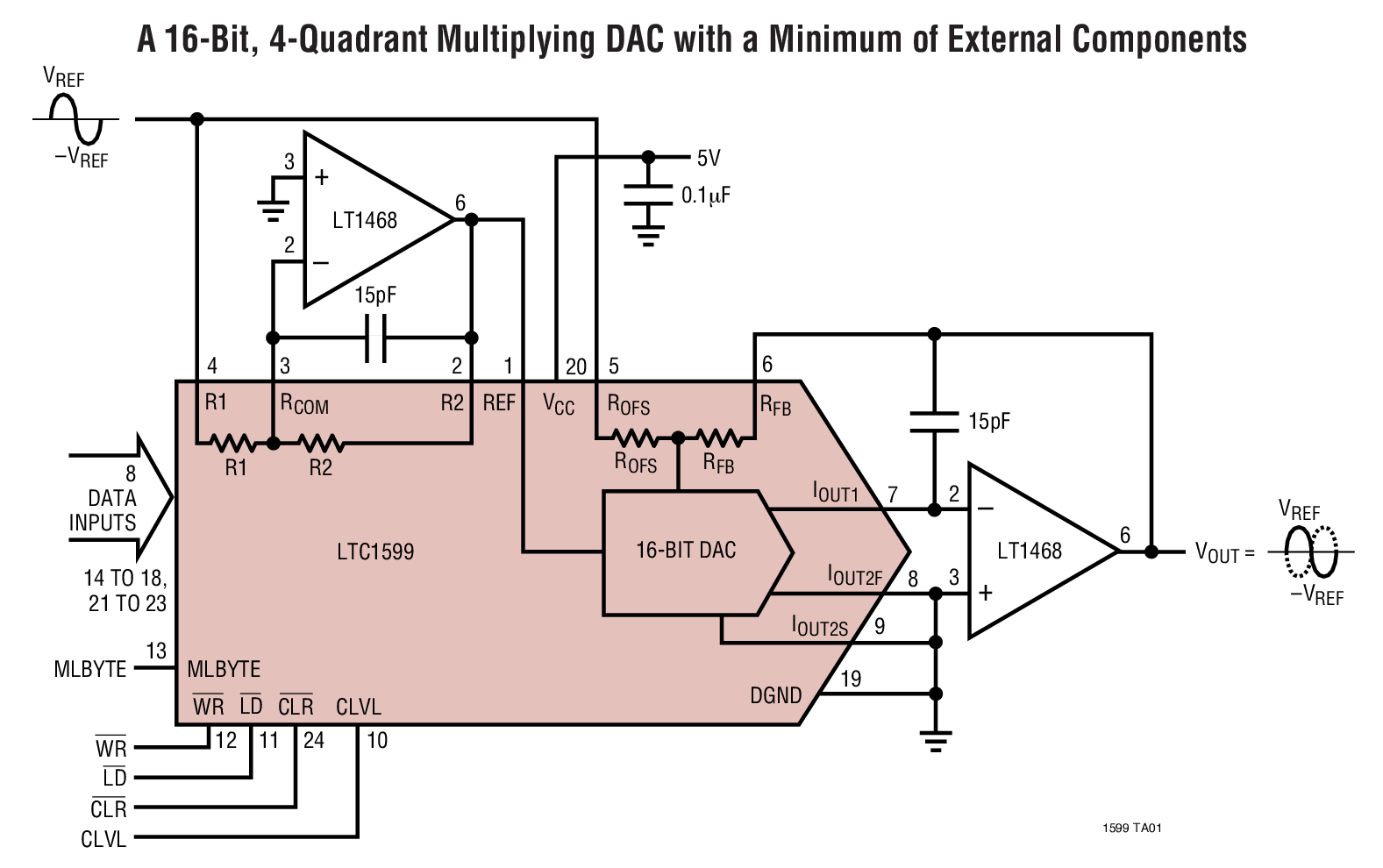

片内 4 象限电阻器可提供精准的 0V 至 10V、0V 至 –10V 或 ±10V 输出
2μs 稳定时间 (至 0.0015%) (采用 LT®1468)
异步清零引脚复位至零标度或中间标度
毛刺干扰脉冲：1.5nV-s

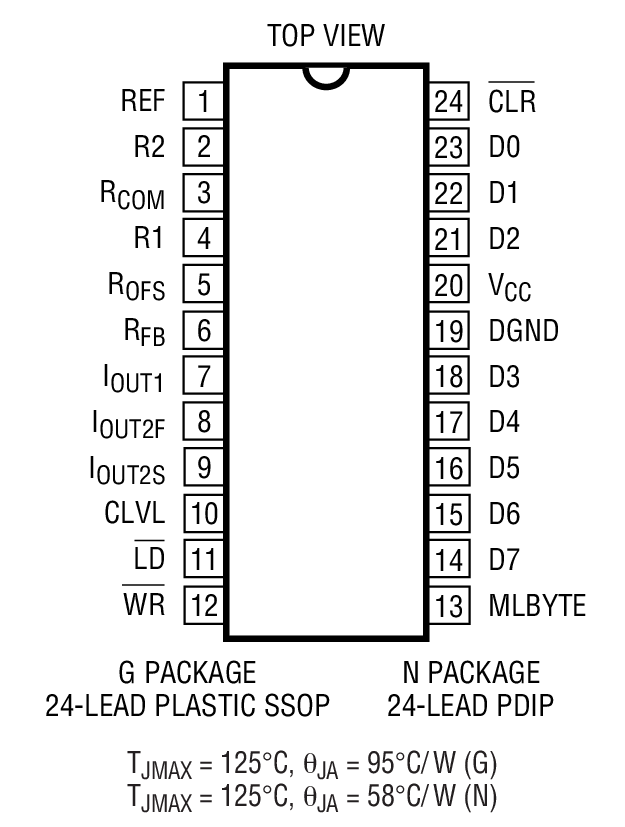

24 引脚 SSOP 封装
低功耗：10μW (典型值)
上电复位至零标度或中间标度
2 字节并行数字接口



参考资料

数据手册 1

LTC1599: 16-Bit Byte Wide, Low Glitch Multiplying DAC with 4-Quadrant Resistors Data Sheet 08/23/2007

可靠性数据 1

R266 Reliability Data 03/26/2018

应用笔记 1

AN-86: A Standards Lab Grade 20-Bit DAC with 0.1ppm/°C Drift 10/15/2020

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC1599ACG#PBF	24-Lead SSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC1599ACG#TRPBF	24-Lead SSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC1599ACN#PBF	24-Lead PDIP (Narrow 0.3 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC1599AIG#PBF	24-Lead SSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC1599AIG#TRPBF	24-Lead SSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC1599AIN#PBF	24-Lead PDIP (Narrow 0.3 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC1599BCG#PBF	24-Lead SSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC1599BCG#TRPBF	24-Lead SSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC1599BCN#PBF	24-Lead PDIP (Narrow 0.3 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC1599BIG#PBF	24-Lead SSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC1599BIG#TRPBF	24-Lead SSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC1599BIN#PBF	24-Lead PDIP (Narrow 0.3 Inch)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

8月 6, 2022 - 22_0171 Laser Top Mark Conversion for SSOP Packages Assembled in PNG
		PCN22_0171_Form Material_Report Delta Qualification Matrix
LTC1599ACG#PBF	量产
LTC1599ACG#TRPBF	量产
LTC1599AIG#PBF	量产
LTC1599AIG#TRPBF	量产
LTC1599BCG#PBF	量产
LTC1599BCG#TRPBF	量产
LTC1599BIG#PBF	量产
LTC1599BIG#TRPBF	量产
LTC1599BIN#PBF	量产
3月 7, 2019 - 19_0046 Assembly Transfer of 18,20,24,28 Lead PDIP to Cirtek
		PCN19_0046_Form Material_Report Detailed Change Description Qualification Results Summary
LTC1599ACN#PBF	量产
LTC1599AIN#PBF	量产
LTC1599BCN#PBF	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
乘法型电流输出DAC 1
LTC2757	量产	具并行 I/O 的 18 位 SoftSpan I_OUT DAC
