LT3932

量产

36V、2A 同步降压型 LED 驱动器

数据手册 (Rev. C) 产品选型表

产品模型: 18

Viewing:

产品详情

LED电流调节能力：±1.5%
输出电压调节能力：±1.2%
100Hz时可实现5000:1/10000+:1 PWM调光(LT3932/LT3932-1)
128:1内部PWM调光
展频(SSFM)
用于实现低EMI的Silent Switcher^®架构
输入电压范围：3.6V至36V/li>
LED串电压：0V至36V

200kHz至2MHz，具有SYNC功能
99.9%最大占空比
20:1模拟或占空比LED电流控制
开路/短路LED保护和故障指示
具有监控输出的精确LED电流检测功能
可编程UVLO
散热增强型28引脚(4mm × 5mm) QFN封装
通过AEC-Q100汽车应用认证

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LT3932EUFD#PBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3932EUFD#TRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3932EUFD#WPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3932EUFD#WTRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3932EUFD-1#PBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3932EUFD-1#TRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3932HUFD#PBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3932HUFD#TRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3932HUFD#WPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3932HUFD#WTRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3932HUFD-1#PBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3932HUFD-1#TRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3932IUFD#PBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3932IUFD#TRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3932IUFD#WPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3932IUFD#WTRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3932IUFD-1#PBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3932IUFD-1#TRPBF	28-Lead QFN (4mm x 5mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

4月 11, 2019 - 19_0067 Notification of Wafer Fab Location Change for 0.35 BCD Process
		PCN19_0067_Form Material_Report Delta Qualification Matrix Qualification Results Summary Detailed Parts List Other
LT3932EUFD#PBF	量产
LT3932EUFD#TRPBF	量产
LT3932EUFD-1#PBF	量产
LT3932EUFD-1#TRPBF	量产
LT3932HUFD#PBF	量产
LT3932HUFD#TRPBF	量产
LT3932HUFD-1#PBF	量产
LT3932HUFD-1#TRPBF	量产
LT3932IUFD#PBF	量产
LT3932IUFD#TRPBF	量产
LT3932IUFD-1#PBF	量产
LT3932IUFD-1#TRPBF	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
低压热插拔控制器 1
LTC4231	推荐新设计使用	微功率热插拔控制器
高压热插拔控制器 1
LTC4380	推荐新设计使用	低静态电流浪涌抑制器

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

LT3932
LT3932-1

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

LT3932演示板 | 2MHz时VIN = 8V至36V驱动两个串联LED (1ALED/6.6VLED)

立即购买更多内容

产品详情

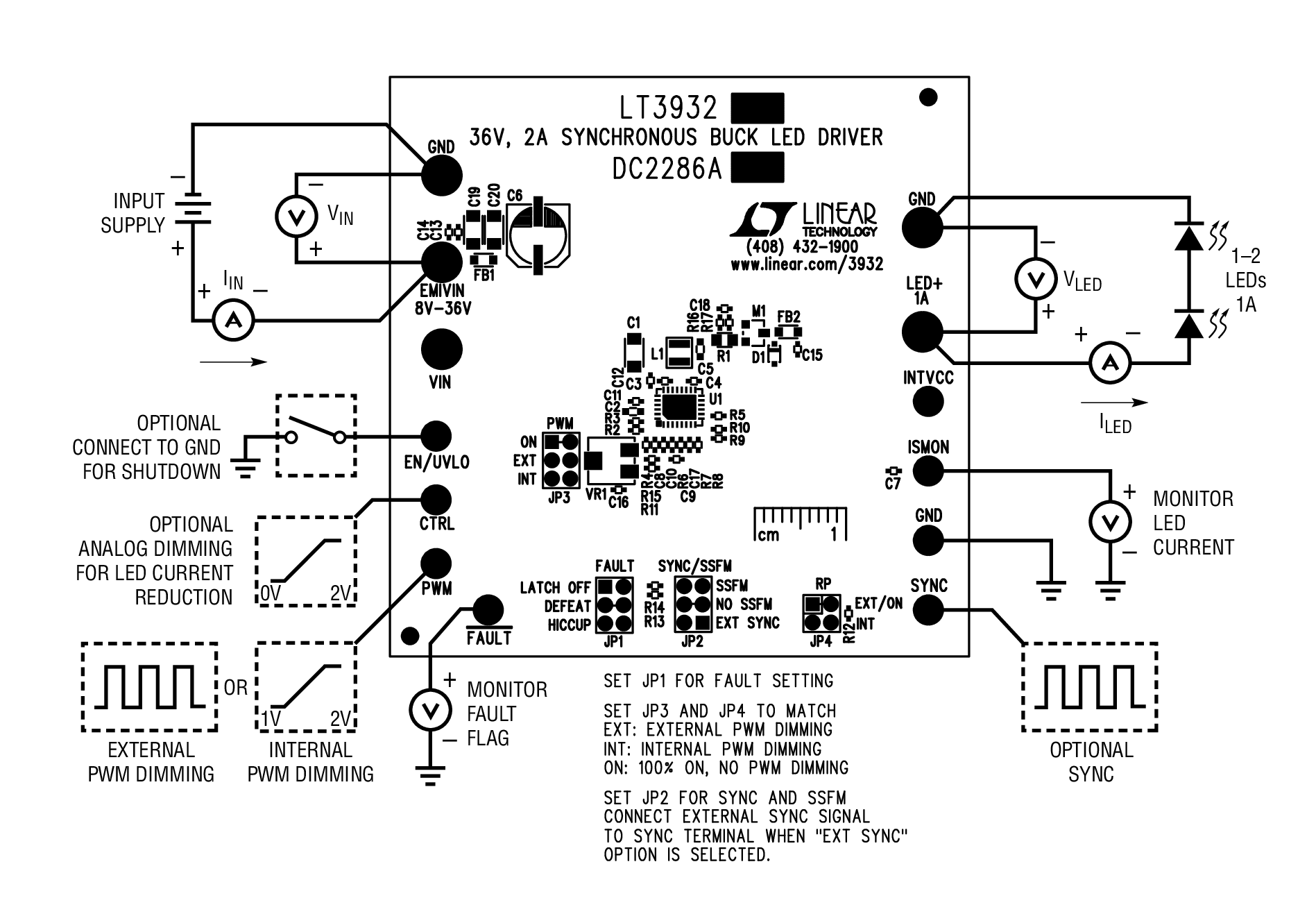

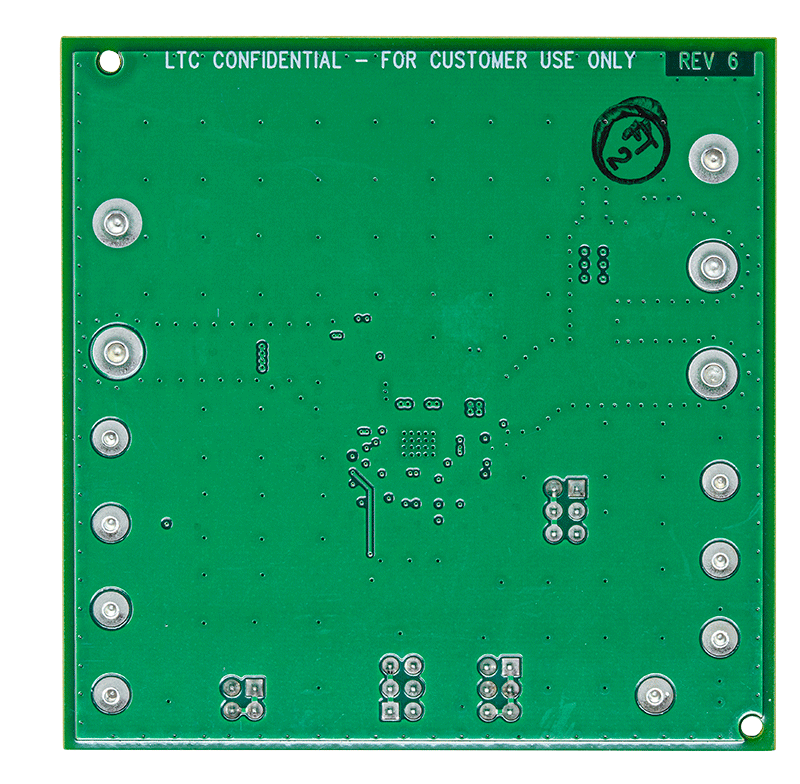

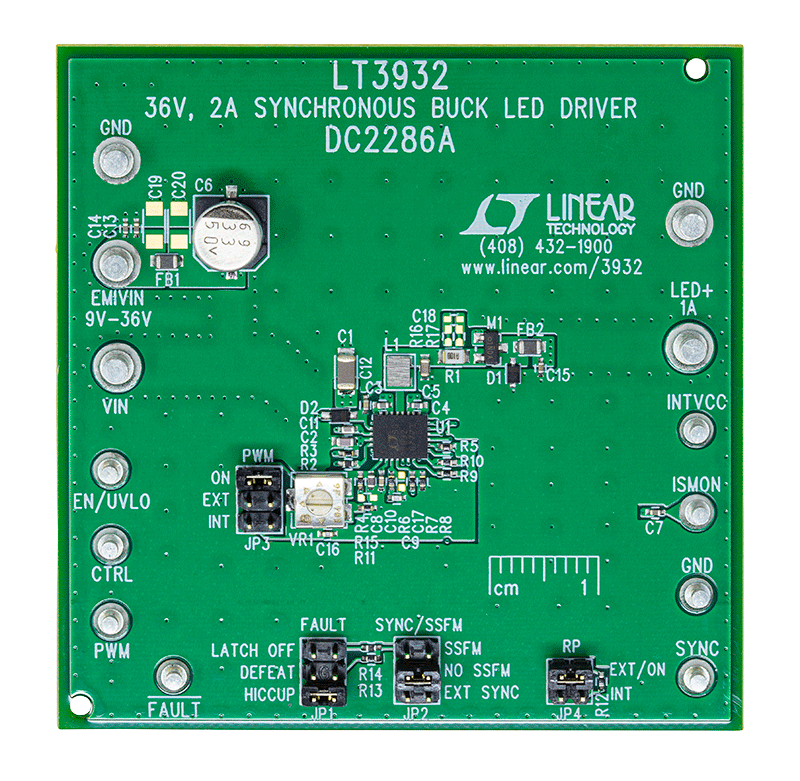

演示电路DC2286A是一款36V、2A同步2MHz降压LED驱动器，内置LT3932。当V_IN介于8V和36V之间时，可以驱动1A的一个或两个串联LED。使用单个LED（如果调整UVLO）时将以低至4V_IN的电压运行。DC2286A在2MHz开关频率下运行。可通过简单的跳线开启展频(SSFM)，从而降低EMI。DC2286A集成了多种低EMI特性，包括优化布局、SSFM以及输入和输出滤波器。它符合CISPR 25 5类传导和辐射EMI标准要求。它提供对开路和短路LED条件的保护，并报告故障。

资料

DC2286A - Schematics
35.59 K

DC2286A - Design Files
1.00M

DC2286A - Demo Manual
841.00K
