LT3761A

量产

具内部 PWM 发生器的 60V_IN LED控制器

产品模型: 8

Viewing:

产品详情

用于LED的3000:1真彩色PWM^™调光
宽V_IN范围：4.5V至60V
轨到轨电流检测范围：0V至80V

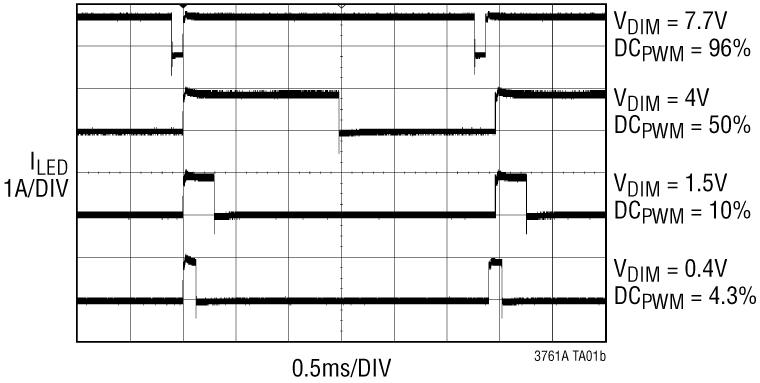

可编程PWM调光信号发生器
恒定电流(±3%)和恒定电压(±2%)调节
模拟调光

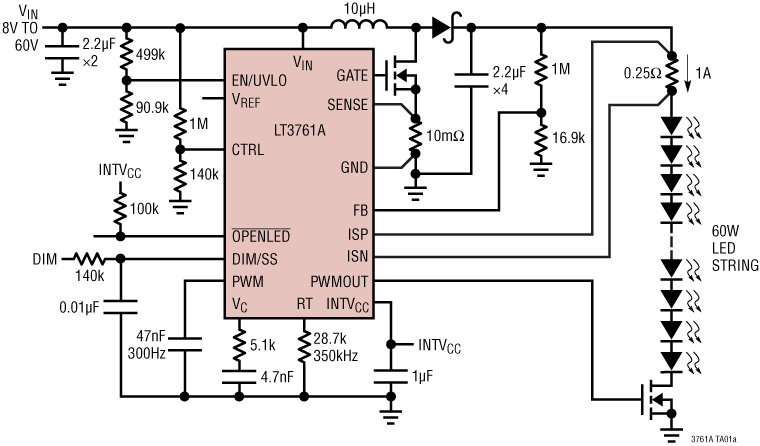

在升压、SEPIC、反相、降压模式、降压-升压模式或反激配置下驱动LED

输出短路保护升压
开路LED保护和报告
可调开关频率：100kHz至1MHz
具有迟滞功能的可编程V_IN UVLO
用于电池充电器的C/10指示
低关断电流： <1μA

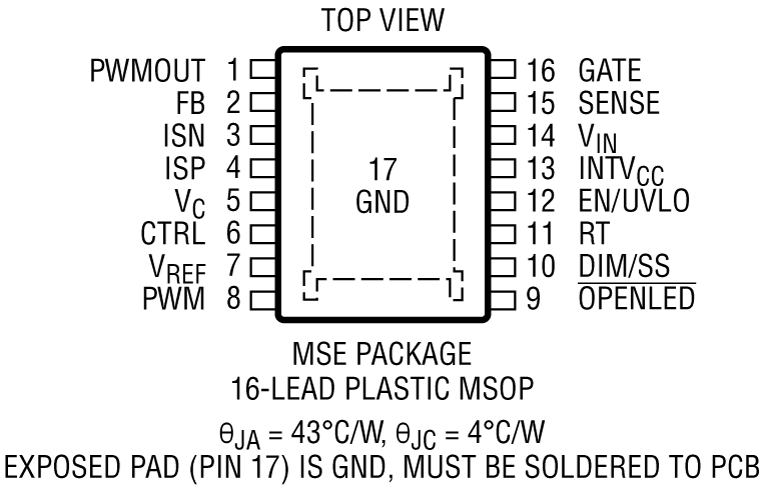

散热增强型16引脚MSOP封装
通过AEC-Q100汽车应用认证

LT3761A是一款DC/DC控制器，设计用作恒流源和恒压稳压器。它具有可编程内部PWM调光信号。LT3761A非常适合驱动高电流LED，但其特性适合对电池和超级电容充电。固定频率、电流模式架构可在宽电源和输出电压范围内稳定工作。电压反馈引脚充当多个LED保护功能的输入，使得转换器还可以作为恒压源运行。用户通过频率调整引脚可以在100kHz至1MHz频率范围内进行编程以优化效率、性能或外部元件尺寸。

LT3761A在负载的高端或低端检测输出电流。PWM输入可配置为在固定频率下自振荡，占空比在4%至96%范围内可编程。LT3761A提供比LT3761更高的内部PWM调光精度。由外部信号驱动时，PWM输入提供高达3000:1的LED调光比。CTRL输入提供额外的模拟调光能力。


	注释
LT3761A	在较低的LED电流电平下具有较高的PWM调光精度
LT3761-1	频率同步
LT3761	开路LED状态引脚

应用

高电压LED串>100V，具有接地参考电流检测功能
接地二极管LED
电池和超级电容充电器
精确限流稳压器

参考资料

数据手册 1

LT3761A: 60V_IN LED Controller with Internal PWM Generator Data Sheet (Rev.A) 05/02/2016

可靠性数据 1

R518 Reliability Data 03/26/2018

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LT3761AEMSE#PBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3761AEMSE#TRPBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3761AEMSE#WPBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3761AEMSE#WTRPBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3761AIMSE#PBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3761AIMSE#TRPBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3761AIMSE#WPBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3761AIMSE#WTRPBF	16-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

6月 5, 2024 - 24_0003 Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
		PCN24_0003_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LT3761AEMSE#PBF	量产
LT3761AEMSE#TRPBF	量产
LT3761AIMSE#PBF	量产
LT3761AIMSE#TRPBF	量产
7月 19, 2021 - 21_0140 LT3761/LT3761-1/LT3761A Data Sheet Limit Change
		PCN21_0140_Form Material_Report Detailed Change Description Detailed Change Description Datasheet Specification Comparison Datasheet Specification Comparison Delta Qualification Matrix
LT3761AEMSE#PBF	量产
LT3761AEMSE#TRPBF	量产
LT3761AEMSE#WPBF	量产
LT3761AEMSE#WTRPBF	量产
LT3761AIMSE#PBF	量产
LT3761AIMSE#TRPBF	量产
LT3761AIMSE#WPBF	量产
LT3761AIMSE#WTRPBF	量产
2月 4, 2020 - 20_0132 Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC
		PCN20_0132_Form Material_Report
LT3761AEMSE#PBF	量产
LT3761AEMSE#TRPBF	量产
LT3761AIMSE#PBF	量产
LT3761AIMSE#TRPBF	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
高压热插拔控制器 1
LTC4364	推荐新设计使用	具理想二极管的浪涌抑制器

部分模型	产品周期	描述
LT3761 LT3761-1		具内部 PWM 发生器的 60V_IN LED 控制器

工具及仿真模型

LTspice 1

LT3761A - LED Driver IC

LTspice中提供以下器件型号：

LT3761
LT3761A

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
