产品详情

  • 5000：1 True Color PWM™ 调光比
  • 1.5A、45V 内部开关
  • 100mV 高端电流检测
  • 开路 LED 保护
  • 可调的频率范围：250kHz 至 2.5MHz
  • 宽输入电压范围：
    • 工作于 3V 至 30V
    • 瞬变保护至 40V
  • 可工作于升压、降压和降压-升压模式
  • 用于 PMOS LED 断接的栅极驱动器
  • 恒定电流和恒定电压调节
  • CTRL 引脚提供 10 : 1 模拟调光
  • 低停机电流：<1µA

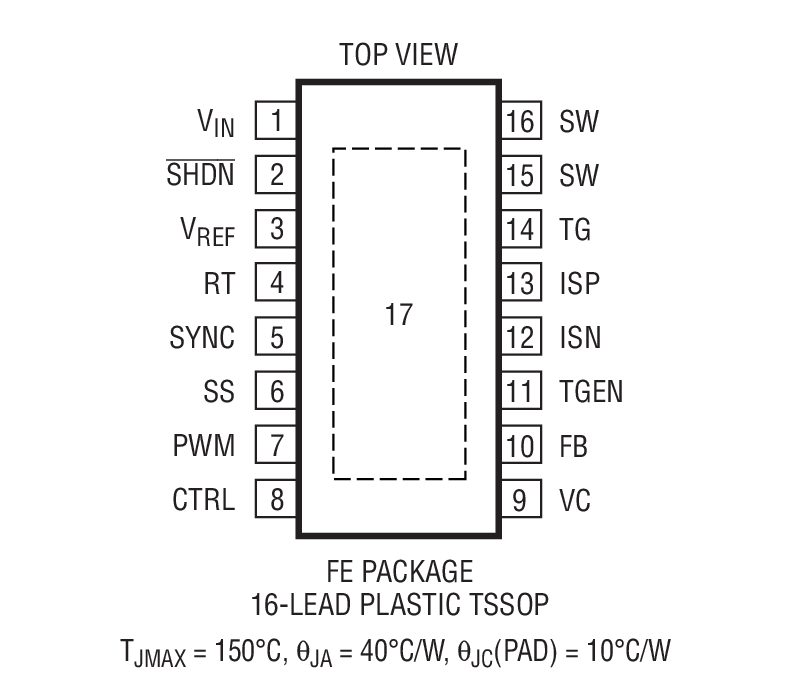

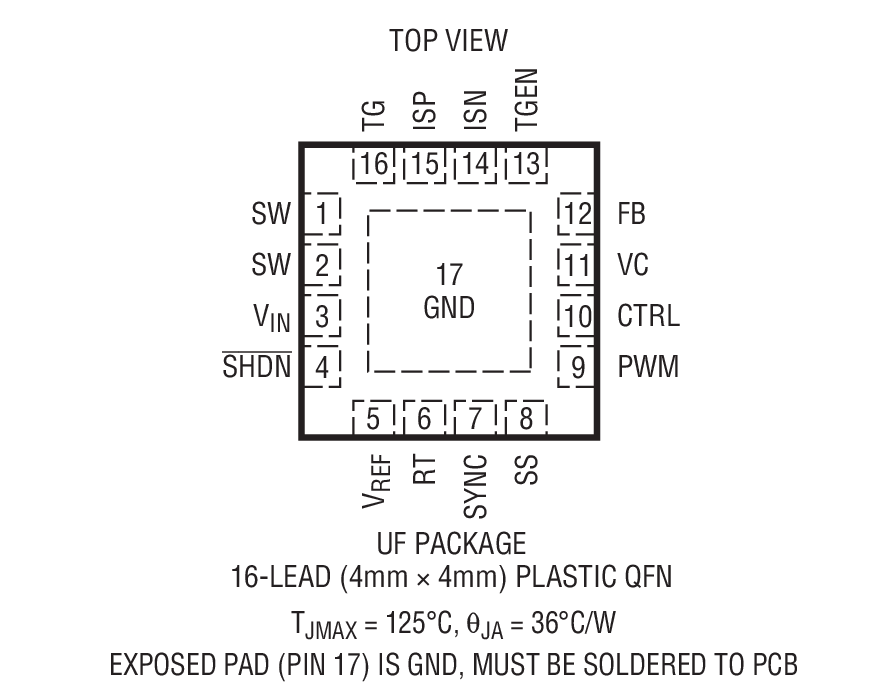

  • 采用纤巧型 (4mm x 4mm) 16 引脚 QFN 和 16 引脚 TSSOP 封装
LT3517
具 1.5A 开关电流的全功能 LED 驱动器

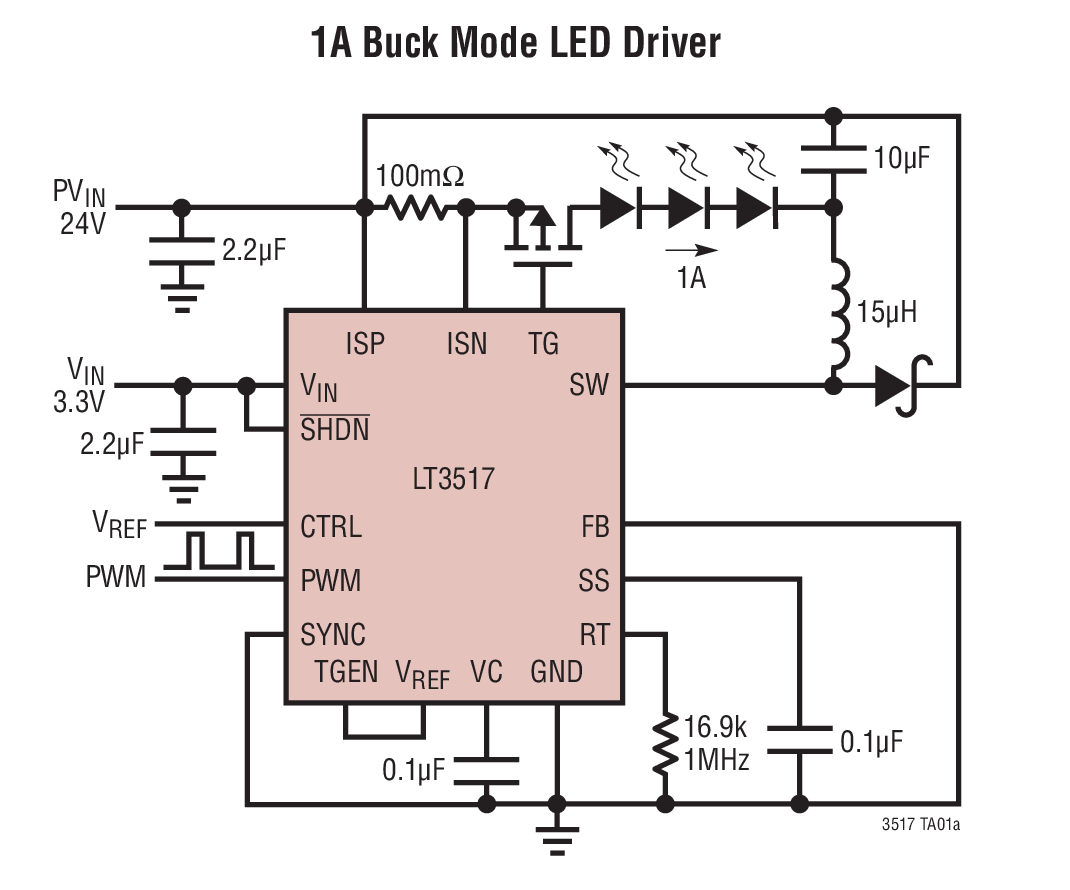

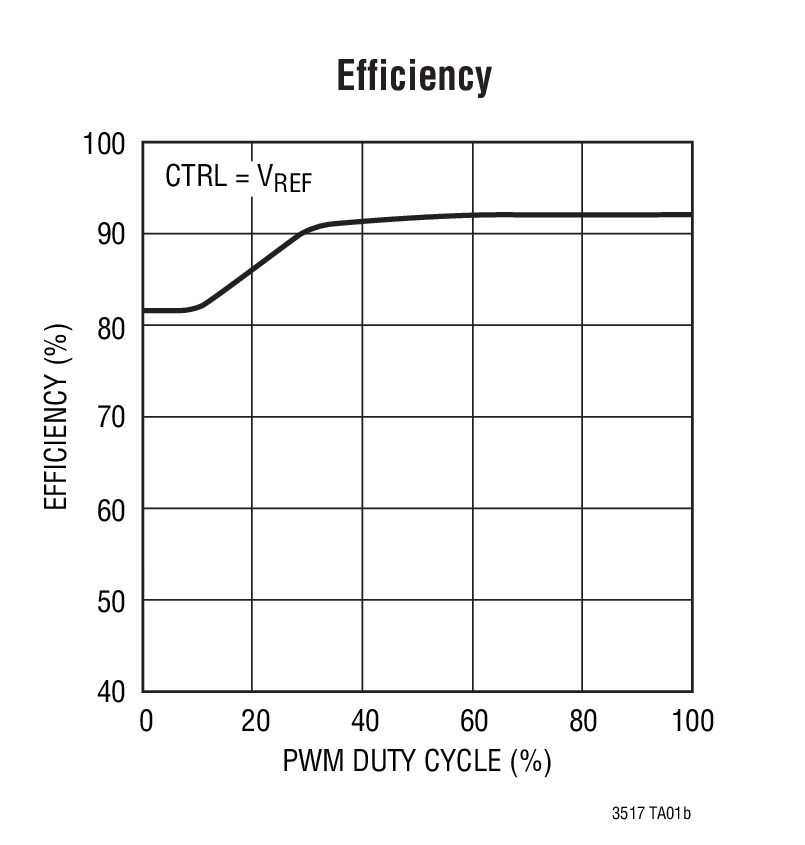

1A Buck Mode LED Driver Efficiency Product Package 1 Product Package 2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

硬件生态系统

部分模型 产品周期 描述
TimerBlox 1
LTC6992-1
量产 TimerBlox : 电压控制型脉宽调制器 (PWM)
多通道电压输出数模转换器 1
LTC2657
量产 具 10ppm/ºC 最大值基准的八通道 I2C 16 位轨至轨 DAC
数字温度传感器 1
LTC2991
推荐新设计使用 8 通道 I2C 电压、电流和温度监视器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

  • LT3517
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
DC1279A

LT3517EUF | 升压LED驱动器，3V ≤ PVIN ≤ 40V，VLED高达40V (330mA)

立即购买 更多内容

产品详情

演示电路1279是一款具有1.5A开关电流的全功能、多拓扑LED驱动器，内置LT3518。在升压拓扑中，该板经优化使用介于输入电压和40V之间的总LED电压驱动330mA LED串。输入电压范围(VIN)是3V至30V，且为转换开关(PVIN)供电的电源引脚具有3V至40V的输入电压范围。



DC1279A
LT3517EUF | 升压LED驱动器，3V ≤ PVIN ≤ 40V，VLED高达40V (330mA)

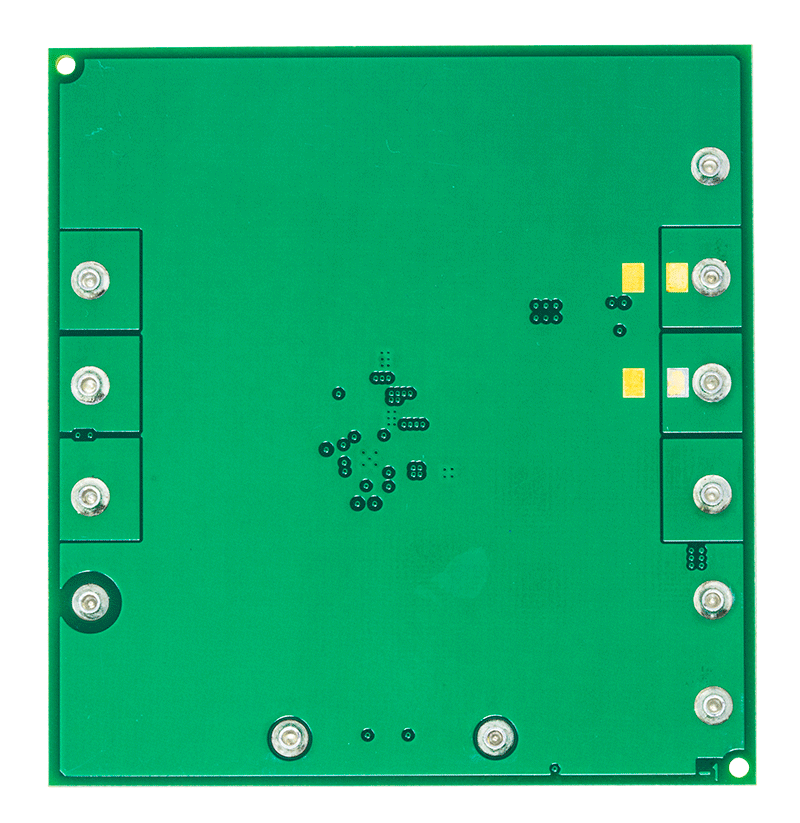

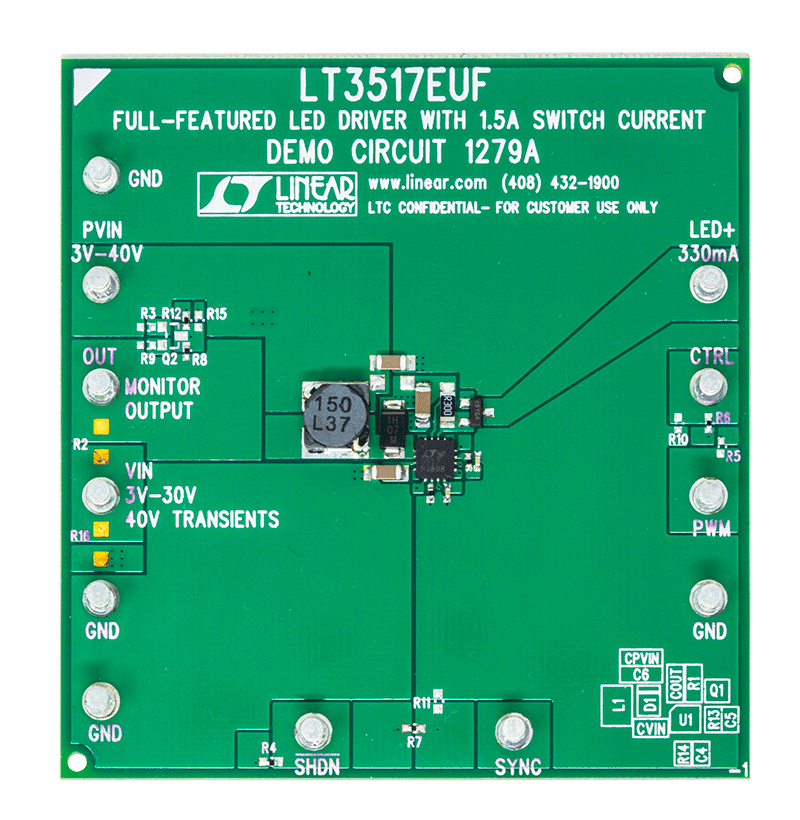

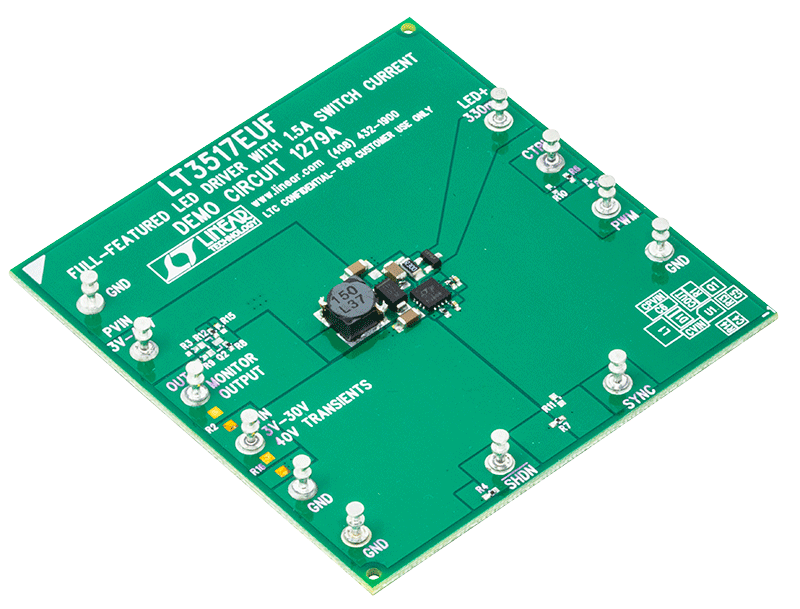

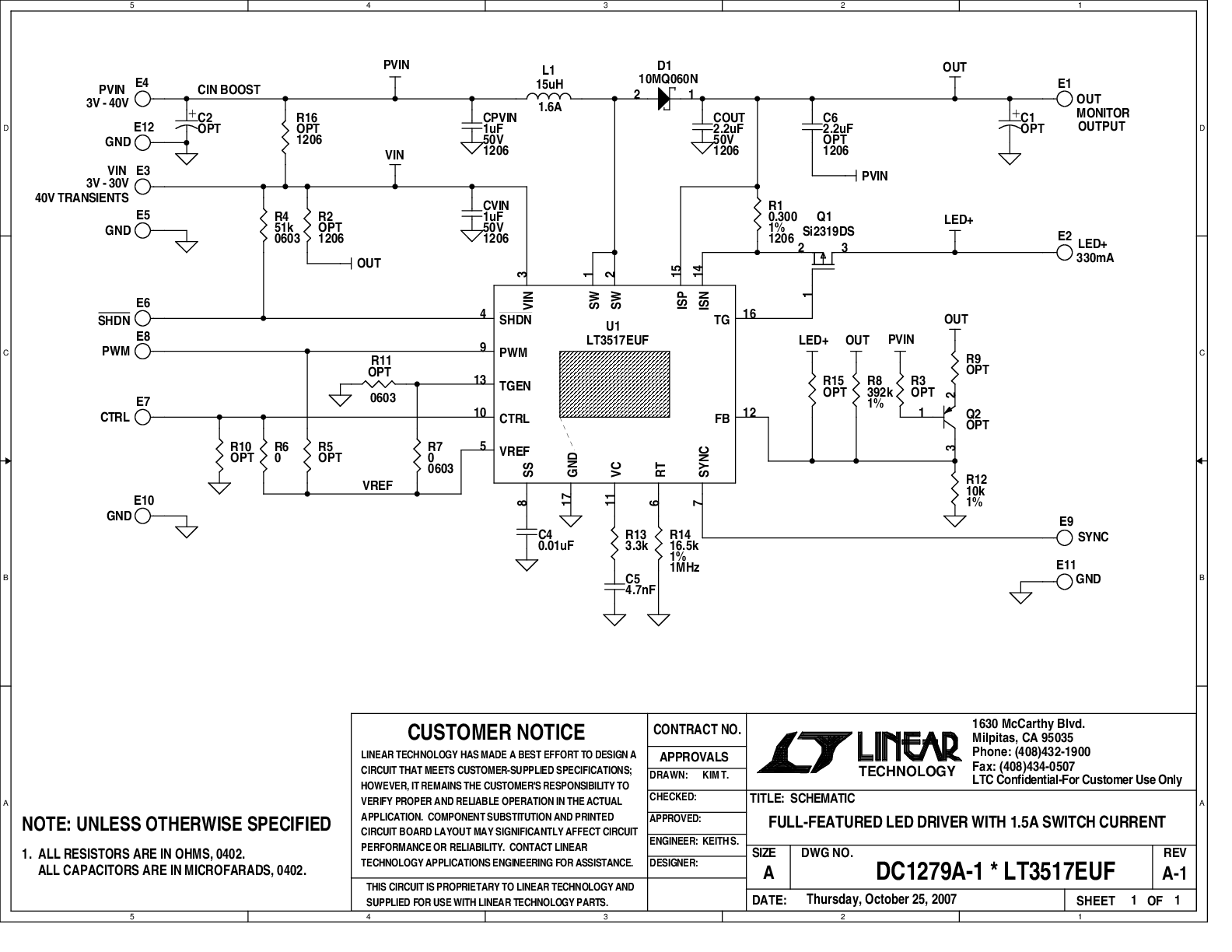

DC1279A Evaluation Board DC1279A Evaluation Board - Top View DC1279A Evaluation Board - Bottom View DC1279A - Schematic
