LT3513
量产用于 TFT-LCD 屏的 2MHz、高电流、5 输出稳压器
- 产品模型
- 4
产品详情
- 4.5V 至 30V 输入电压范围
- 4 个集成开关：2.2 降压、1.5A 升压、0.25A 升压、0.25A 负输出转换器 (保证最小电流限值)
- 外部 NPN LDO 驱动器
- 固定频率、低噪声输出
- 用于降压的电感器电流检测
- 用于所有输出的软起动功能
- 可在外部设置的 VON 延迟
- 3 个集成肖特基二极管
- 用于 AVDD 输出断接的 PGOOD 引脚
- PanelProtect™ 电路可在发生故障时立即停用 VON
- 耐热性能增强型 38 引脚 5mm x 7mm QFN 封装
LT®3513 的 5 输出可调开关稳压器为大型 TFT-LCD 屏提供电源。这款采用 38 引脚 5mm x 7mm QFN 封装的器件能够产生一个 3.3V 或 5V 逻辑电源，以及 TFT-LCD 屏所需的三路输出电源。通过增设一个由内部线性稳压器来驱动的外部 NPN，还可以产生一个较低电压辅助逻辑电源。一个降压型稳压器负责提供一个低电压输出 (VLOGIC) 和高达 1.2A 的电流，而且还能够在一个 4.5V 至 30V 的宽输入电压范围内运作。一个高功率升压型转换器、一个较低功率升压型转换器和一个负输出转换器提供了 3 个独立的输出电压，即 LCD 屏所需的 AVDD、VON 和 VOFF。一个高压侧 PNP 提供了 VON 信号的延迟接通，并能处理高达 30mA 的电流。保护电路可确保 VON 在 4 个输出中的任一个低于编程电压值达 10% 以上时被停用。
Applications
- 汽车 TFT-LCD 显示器
- 大型 TFT-LCD 台式监视器
- 平板电视
参考资料
数据手册 1
可靠性数据 1
用户手册 1
技术文章 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT3513EUHF#PBF | 38-Lead QFN (5mm x 7mm w/ EP) | ||
| LT3513EUHF#TRPBF | 38-Lead QFN (5mm x 7mm w/ EP) | ||
| LT3513IUHF#PBF | 38-Lead QFN (5mm x 7mm w/ EP) | ||
| LT3513IUHF#TRPBF | 38-Lead QFN (5mm x 7mm w/ EP) |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
工具及仿真模型
LTspice 2
- LT3513 - Display Control and Power
- LT3513 Demo Circuit - 2MHz High Current 5-Output Regulator for TFT-LCD (12V to 5V @ 0.5A, 22V @ 20mA, -10V @ 20mA, 3.3V @ 0.5A & 8V @ 80mA)
LTspice中提供以下器件型号：
- LT3513
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
评估套件

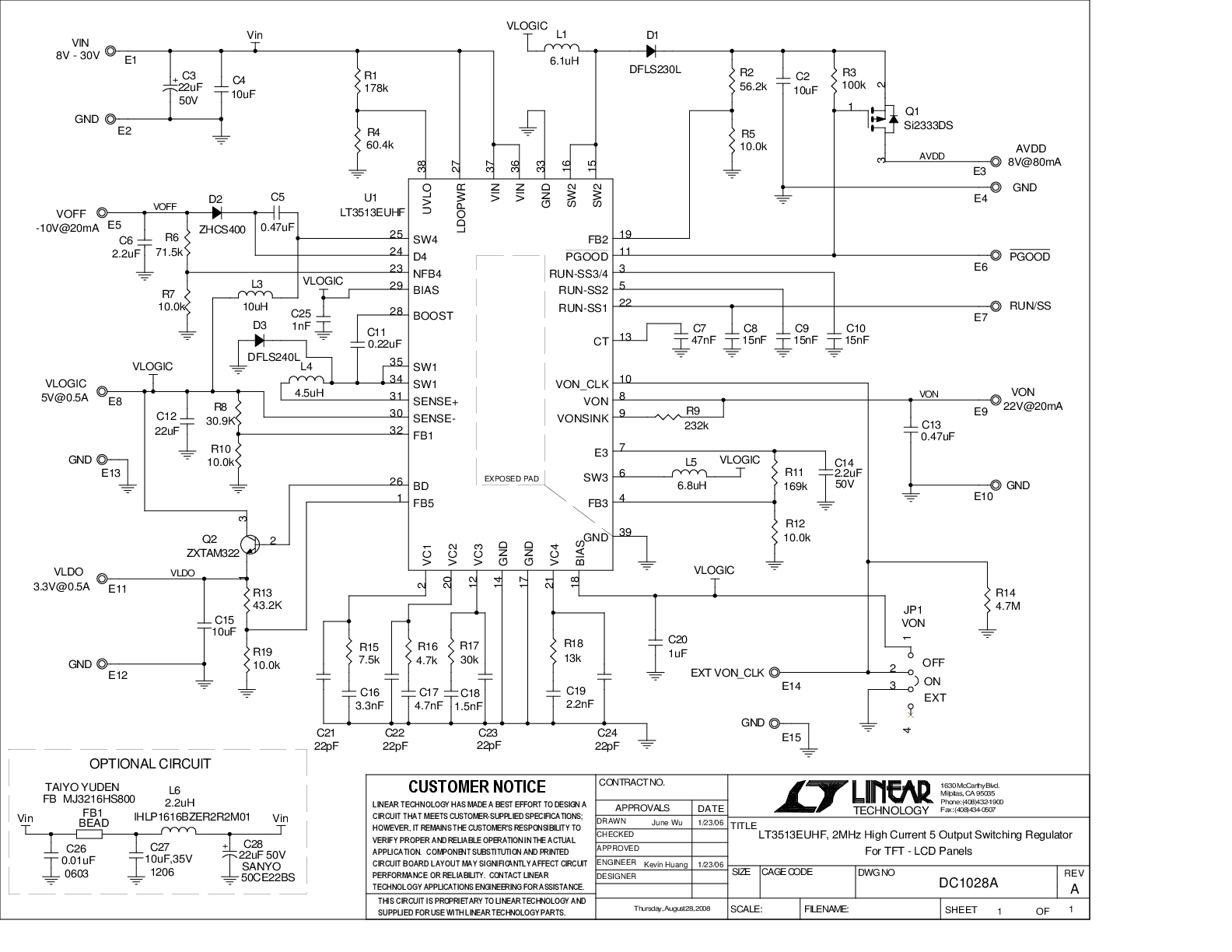

LT3513EUHF Demo Board | 2MHz High Current 5-Output Regulator for TFT LCD Panels
