LT3091

推荐新设计使用

具可编程电流限值的 –36V、1.5A、负线性稳压器

数据手册 产品选型表
产品模型
28
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 输出电流：1.5A
  • 由单个电阻器设定输出电压
  • 50μA SET 引脚电流：±1% 初始准确度
  • 可编程电流限值
  • 正或负输出电流监视器
  • 可并联以提供更高的电流和热量传播
  • 低压差电压：300mV
  • 低输出噪声：18μVRMS (10Hz 至 100kHz)
  • 可配置为三端浮动稳压器
  • 宽输入电压范围：–1.5V 至 –36V
  • 轨至轨输出电压范围：0V 至 –32V
  • 正 / 负停机逻辑或 UVLO
  • 可编程电缆压降补偿
  • 负载调节：1.2mV (1mA 至 1.5A)
  • 采用 10μF (最小值) 输出电容器时可实现稳定
  • 采用陶瓷电容器或钽电容器时可实现稳定
  • 耐热性能增强型 14 引脚 4mm x 3mm DFN 封装、16 引脚 TSSOP 封装、7 引脚 TO-220 封装和 DD 封装
LT3091
具可编程电流限值的 –36V、1.5A、负线性稳压器
Output Noise: 10Hz to 100kHz Product Package 1 Product Package 2 Product Package 3 Product Package 4
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

技术文章 2

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

硬件生态系统

部分模型 产品周期 描述
负线性稳压器(LDO) 1
LT3015
推荐新设计使用 具精准电流限值的 1.5A、低噪声、负线性稳压器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

  • LT3091
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
DC2276A

LT3091EDE演示板 | 具有可编程限流功能的负LDO，–1.5V ≤ VIN ≤ –36V，VOUT = –1.25V/–2.5V/–5V/–12V/–15V (1.5A)

立即购买 更多内容

产品详情

演示电路DC2276A是一款1.5A低压差负线性稳压器，内置LT3091。该器件适合需要负输出电压、输出从–32V下调为0V和低压差的应用。输入电压范围为-1.5V至-36V，输出电压为跳线可选且可设置为–1.25V、–2.5V、–5V、–12V或–15V。


LT3091具有快速瞬态响应、高PSRR和低至18µVRMS的输出噪声。单个电阻可调整LT3091的精密可编程限流功能。LT3091的正电流监控器或负电流监控器可提供电流(0.25mA/A)或吸收与输出电流成正比的电流(0.5mA/A)。
DC2276A
LT3091EDE演示板 | 具有可编程限流功能的负LDO，–1.5V ≤ VIN ≤ –36V，VOUT = –1.25V/–2.5V/–5V/–12V/–15V (1.5A)

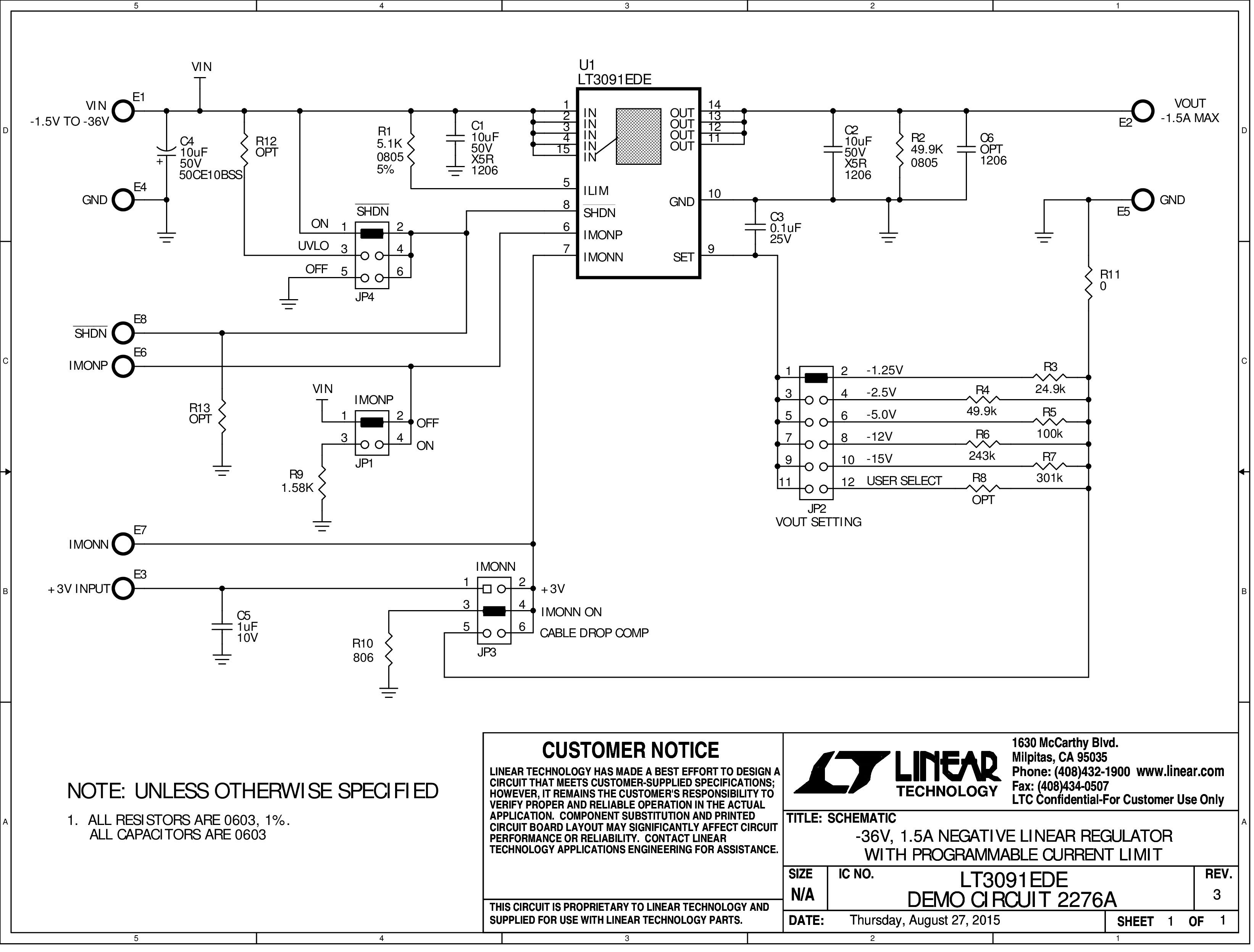

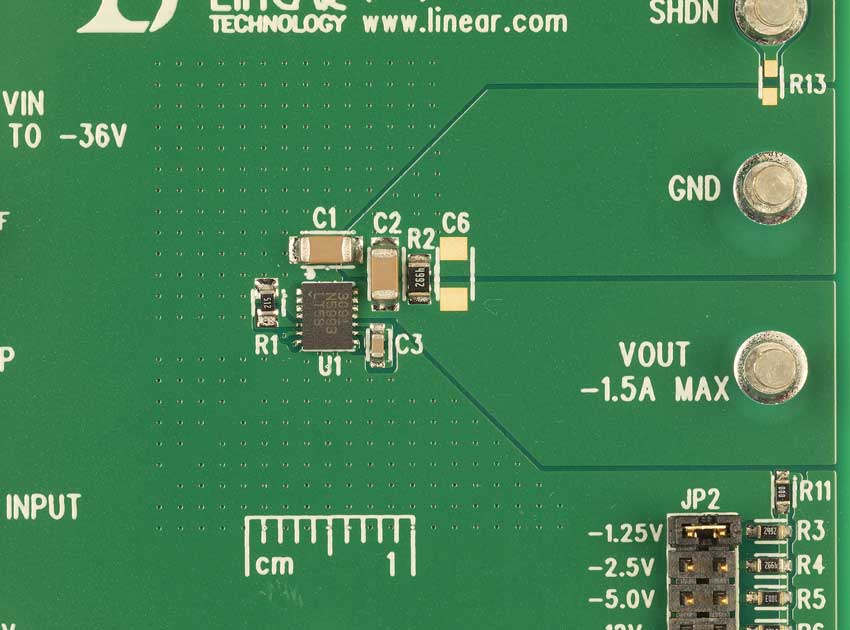

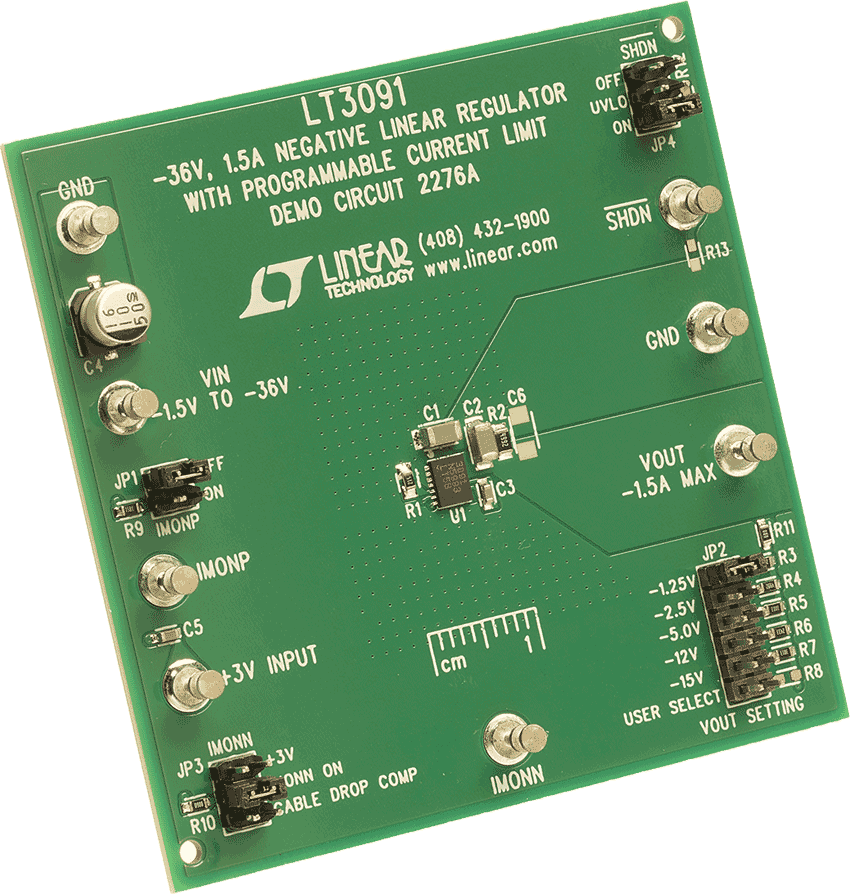

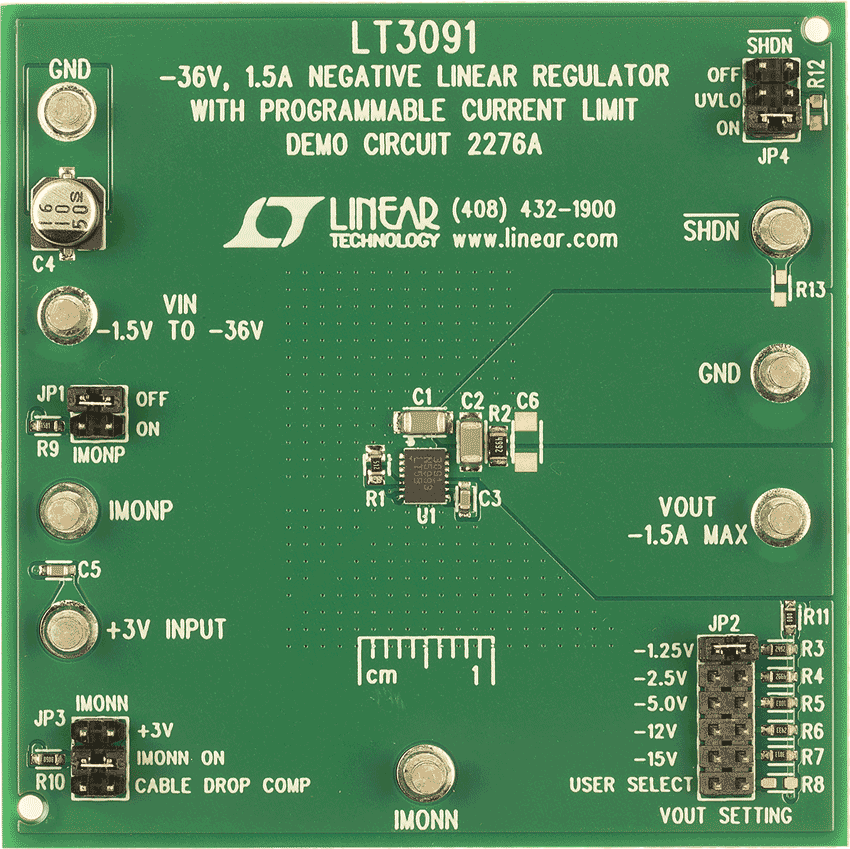

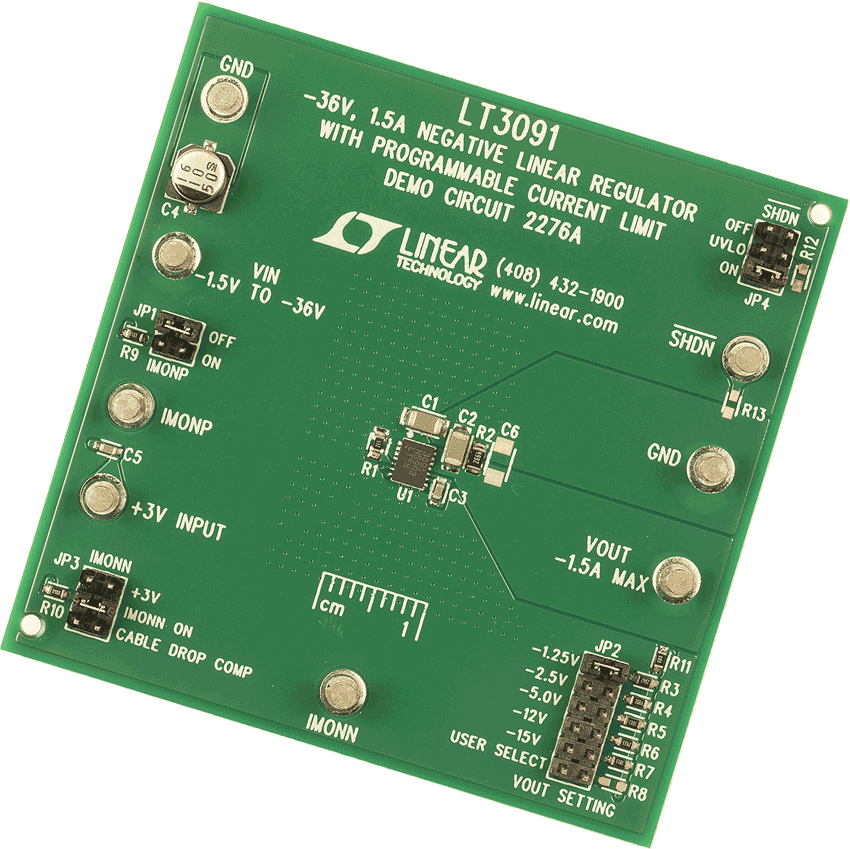

DC2276A Demo Board DC2276A Demo Board DC2276A Demo Board DC2276A Demo Board DC2276A - Schematic
