LT1031
量产精准型 10V 基准
- 产品模型
- 3
产品详情
- 引脚与 LH0070 和 AD581 相兼容*
- 超低漂移：5ppm/°C (最大斜率)
- 经过修整的输出电压
- 可在串联或并联模式中工作
- 在串联模式中输出吸收和供应电流
- 非常低的噪声：<1ppmP-P (0.1Hz 至 10Hz)
- > 100dB 的纹波抑制
- 最小输入电压为 11V
LT®1031 是一款精准型 10V 基准，它具有超低的漂移和噪声、极佳的长期稳定性，而且几乎完全不受输入电压变化的影响。基准输出将供应和吸收高达 10mA 的电流，并可用作并联稳压器 (二端齐纳二极管)，具有与三端连接相同的精准特性。采取了特殊的谨慎措施以较大限度降低热调节效应以及由温度引起的迟滞。
LT1031 基准基于掩埋式齐纳二极管结构，因而消除了表面击穿器件所存在的噪声和稳定性问题。此外，即使和最好的带隙基准相比，亚表面齐纳二极管基准的温度漂移及时间稳定性指标也要更胜一筹。

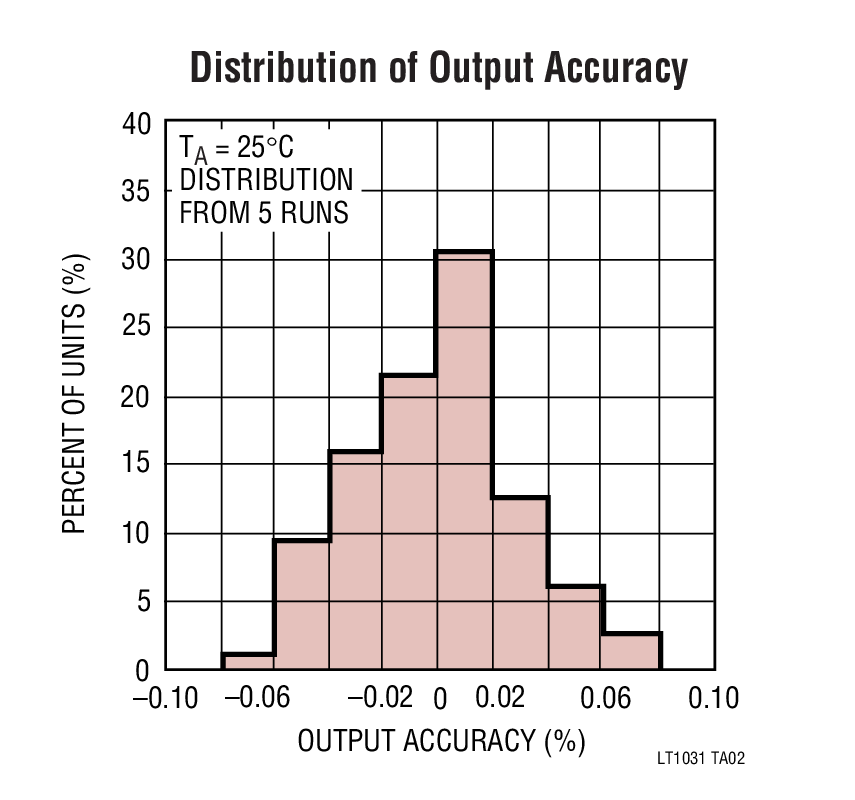

独特的电路设计使得 LT1031 成为一款在未使用高功率片内加热器的情况下提供超低漂移的三端 IC 基准。输出电压被预修整至 0.05% 准确度。
LT1031 可用作 AD581 和 LH0070* 的插入式替代产品，并具有改进的电气性能和热性能。
* 见 LH0070“电特性”表和 AD581 交叉参考指南。
应用
- A/D 和 D/A 转换器
- 精准型稳压器
- 数字电压表
- 惯性导航系统
- 高精度衡器
- 便携式基准标准
参考资料
数据手册 1
可靠性数据 1
应用笔记 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

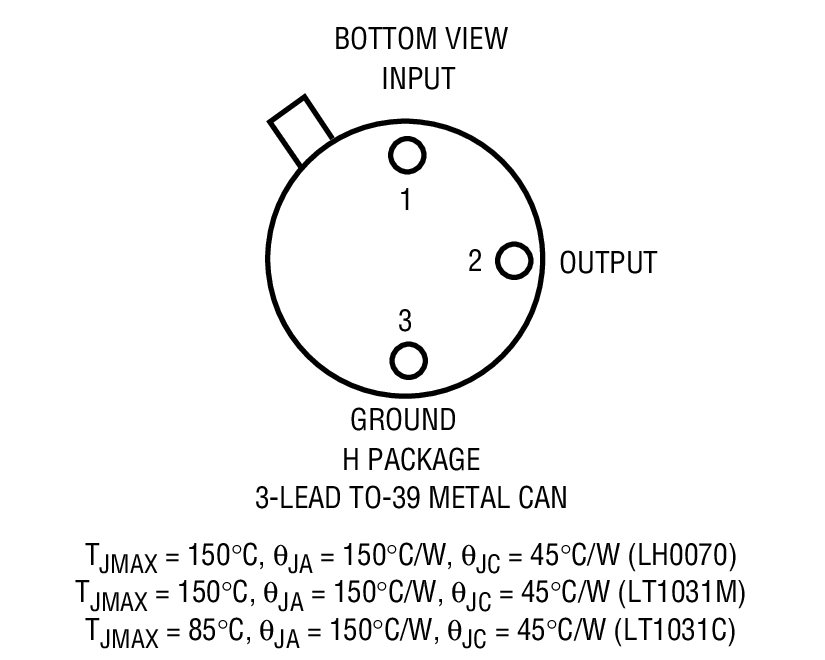

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT1031BCH | 3-Lead TO-39 | ||
| LT1031BMH | 3-Lead TO-39 | ||
| LT1031DCH | 3-Lead TO-39 |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
3月 4, 2022 - 22_0025 Implement Laser Top Mark for TO Metal Can Packages Assembled in Team Pacific Corporation. |
||
| LT1031BCH | ||
| LT1031BMH | ||
| LT1031DCH | ||
这是最新版本的数据手册
硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| 正线性稳压器(LDO) 1 | ||
| LT3040 | 推荐新设计使用 | 20V、200mA、超低噪声、超高 PSRR 精准 DAC/基准缓冲器 |
