HMC8327
不推荐用于新设计E频段低噪声下变频器SiP 81 - 86 GHz
- 产品模型
- 1
产品详情
- 转换增益：8.5 dB（典型值）
- 镜像抑制：30 dBc（典型值）l
- 噪声系数：6 dB（典型值）
- 输入三阶交调截点(IP3)：2 dBm（典型值）
- 针对P1dB压缩的输入功率：-7 dBm
- 完全集成在表贴34引脚13 mm x 11 mm封装中

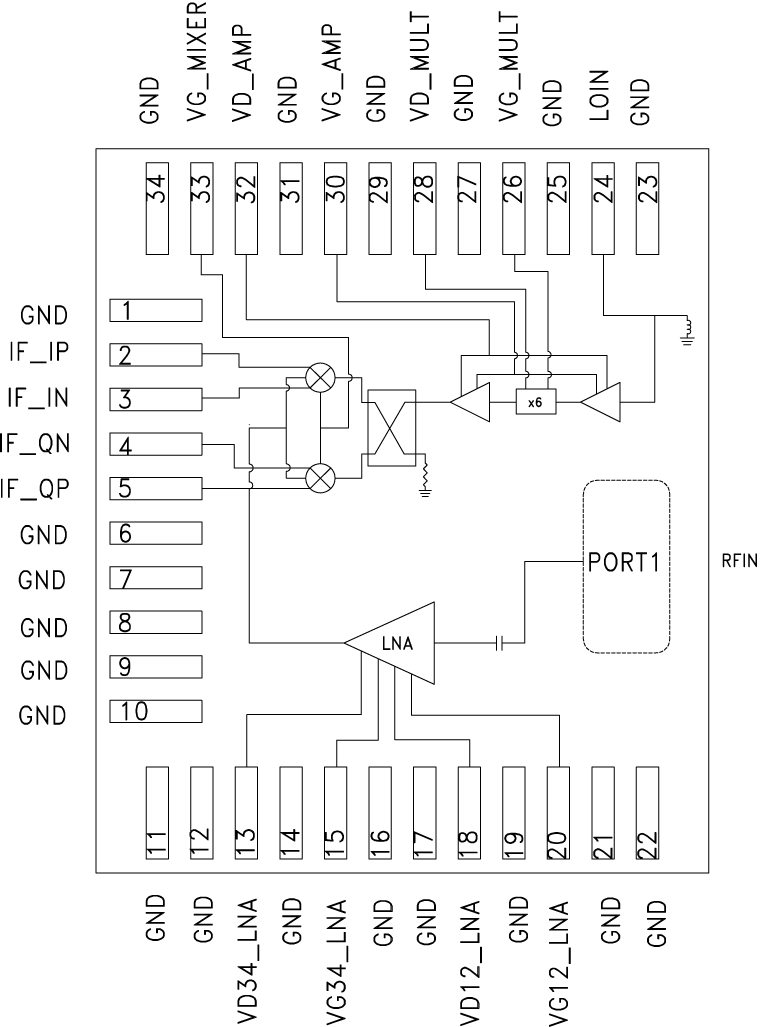

HMC8327LG是一款全集成系统级封装(SiP)同相/正交(I/Q)下变频器，工作时的RF输入频率范围为81 GHz至86 GHz，IF输出频率范围为DC至2 GHz。该器件提供8至13 dB的小信号转换增益和30 dBc的镜像抑制性能。HMC8327LG采用低噪声放大器，后接由6倍LO倍频器驱动的镜像抑制混频器。可针对直接变频应用提供差分I和Q混频器输出。或者，针对单端应用，可利用外部90°混合型器件和两个外部180°混合型器件将输出合并。
应用
- E频段通信系统
- 高容量无线回程
- 测试与测量
参考资料
产品选型指南 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| HMC8327LG | 34-Lead LGA_CAV (11mm x 13mm x 3.07 mm) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
8月 15, 2018 - 18_0130 HMC8327 Data Sheet Specification Revision |
||
| HMC8327LG | 最后购买期限 | |
|
6月 15, 2020 - 20_0036 Product Discontinuance Notification for HMC7584, HMC7585, HMC8326, HMC8327 |
||
| HMC8327LG | 最后购买期限 | |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| ADMV7420 | 推荐新设计使用 | E 频段低噪声下变频器 SiP，81 GHz 至 86 GHz |
工具及仿真模型
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
打开工具评估套件
HMC8327 评估板
