DS75LX
量产数字温度计和温度监控器，具有地址扩展功能
精度为±2.0°C的温度传感器，提供27个唯一的I²C地址，简化分布式温度检测设计
- 产品模型
- 4
产品详情
- 工作电压范围：1.7V至3.7V
- 三态地址引脚允许多达27个芯片连接在同一地址总线上
- 无需外部元件即可测量温度
- 温度测量范围：-55°C至+125°C (-67°F至+257°F)
- 在-25°C至+100°C温度范围内精度为±2°C
- 用户可配置温度计分辨率，从9位(缺省)至12位(0.5°C至0.0625°C分辨率)
- 9位数据转换时间为25ms (最大)
- 用户可定义温度调节
- 通过2线串行接口(SDA和SCL引脚)读写数据
- 数据线在内部滤波以抑制噪声(50ns抗尖峰脉冲)
- 总线定时溢出可防止2线串行接口锁死
- 多节点能力简化分布式温度检测应用
- 与LM75引脚/软件兼容
- 提供8引脚µSOP (µMAX®)和SO封装

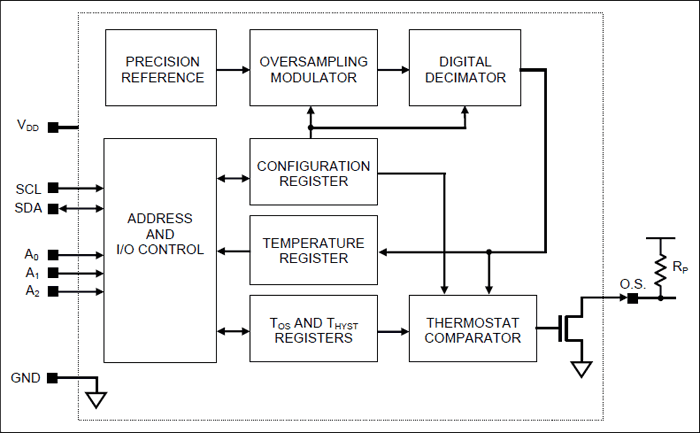

低压(1.7V至3.7V)数字温度计和温度调节器DS75LX在-55°C至+125°C温度范围内提供9、10、11或12位数字温度读数，在-25°C至+100°C温度范围内精度为±2°C。上电后，DS75LX缺省为9位分辨率，软件兼容于LM75。与DS75LX的通讯可由简单的2线串行接口实现。芯片具备三个三状态地址引脚，允许最多27个DS75LX挂接在同一个2线总线上，大大简化了分布式温度检测应用。
DS75LX芯片具有一个专用的漏极开路输出(O.S.)和可编程故障容限，允许用户定义触发O.S.报警输出所需的连续故障条件数量。根据用户对触发门限(TOC和THYST)的定义，该芯片提供两种温度调节模式。
应用
- 任何对温度敏感的系统
- 蜂窝基站
- 服务器
- 电信交换机和路由器
参考资料
数据手册 2
可靠性数据 1
技术文章 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| DS75LXS+ | Small-Outline IC, Narrow (0.15in) | ||
| DS75LXS+T&R | Small-Outline IC, Narrow (0.15in) | ||
| DS75LXU+ | Micro-MAX, Thin Shrink Small-Outline | ||
| DS75LXU+T&R | Micro-MAX, Thin Shrink Small-Outline |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
10月 30, 2020 - 1702R2 ASSEMBLY |
||
| DS75LXS+ | 量产 | |
| DS75LXS+T&R | 量产 | |
|
9月 19, 2018 - 1753N ASSEMBLY |
||
| DS75LXU+ | 量产 | |
| DS75LXU+T&R | 量产 | |
