DS1775
量产微型数字温度计及温度监控器
- 产品模型
- 11
Viewing:
产品详情
- 小巧的5引脚SOT23封装
- -10°C至+85°C温度范围内具有±2°C精度
- 测量温度范围-55°C至+125°C (-67°F至+257°F)
- 9至12位用户可配置的分辨率
- 专用温控器逻辑输出
- 用户可编程的温控器设置
- 数据传输采用2线/SMBus接口
- 8个地址型号允许8片DS1775工作于同一条总线
- 与DS75和LM75功能上兼容
- 2.7V至5.5V电源范围

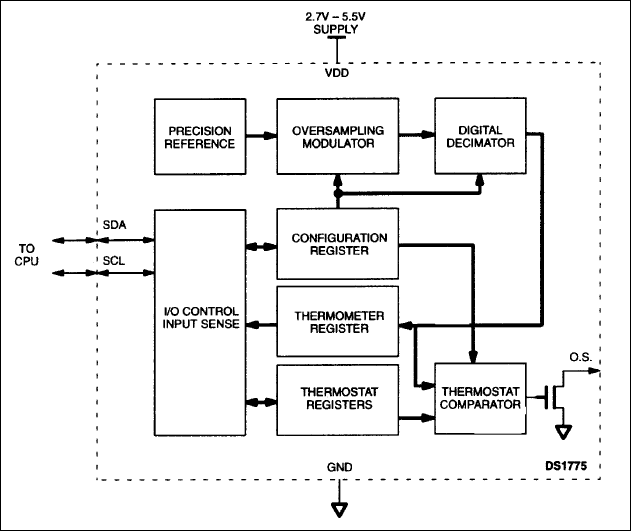

DS1775数字温度计和恒温器采用小巧的5引脚SOT23封装，在-10°C至+85°C温度范围内具有±2°C精度。温度计数据采用2进制补码格式，具有9至12位分辨率(用户可编程)，通过2线串行总线读出。DS1775具有8个不同的硬件连线地址，允许多达8个DS1775器件工作在同一条总线上。8种类型的DS1775分别为：
| 型号 | 地址 |
| DS1775R | 000 |
| DS1775R1 | 001 |
| DS1775R2 | 010 |
| DS1775R3 | 011 |
| DS1775R4 | 100 |
| DS1775R5 | 101 |
| DS1775R6 | 110 |
| DS1775R7 | 111 |
DS1775提供温控器功能，具有用户可编程的过温(TOS)和欠温(THYST)门限，保存在片内SRAM中。两个门限提供可编程的温控器滞回：当测量温度超过TOS时，温控器输出有效，并保持有效直到测量温度降至THYST以下。
DS1775功能上兼容于DS75和LM75。
应用
- null
- 蜂窝电话
- 办公设备
- null
参考资料
数据手册 2
可靠性数据 1
技术文章 3
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| DS1775R+T&R | 5-SOT_23-N/A | ||
| DS1775R+U | 5-SOT_23-N/A | ||
| DS1775R1+T&R | 5-SOT_23-N/A | ||
| DS1775R1+U | 5-SOT_23-N/A | ||
| DS1775R2+T&R | 5-SOT_23-N/A | ||
| DS1775R2+U | 5-SOT_23-N/A | ||
| DS1775R3+T&R | 5-SOT_23-N/A | ||
| DS1775R3+U | 5-SOT_23-N/A | ||
| DS1775R4+T&R | 5-SOT_23-N/A | ||
| DS1775R4+U | 5-SOT_23-N/A | ||
| DS1775R7+T&R | 5-SOT_23-N/A |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
2月 4, 2015 - 1341_CANCELLATION ASSEMBLY |
||
| DS1775R+T&R | 量产 | |
| DS1775R+U | 量产 | |
| DS1775R1+T&R | 量产 | |
| DS1775R1+U | 量产 | |
| DS1775R2+T&R | 量产 | |
| DS1775R2+U | 量产 | |
| DS1775R3+T&R | 量产 | |
| DS1775R3+U | 量产 | |
| DS1775R4+U | 量产 | |
| DS1775R7+T&R | 量产 | |
|
1月 11, 2021 - 1703RN ASSEMBLY |
||
| DS1775R+U | 量产 | |
| DS1775R1+U | 量产 | |
| DS1775R2+U | 量产 | |
| DS1775R3+U | 量产 | |
|
6月 29, 2018 - 1703N ASSEMBLY |
||
| DS1775R4+T&R | 量产 | |
| DS1775R4+U | 量产 | |
