AMP02
量产高精度8引脚仪表放大器
- 产品模型
- 4
产品详情
- 低失调电压：100 µV（最大值）
- 低漂移：2 µV/°C（最大值）
- 宽增益范围：1至10,000
- 高共模抑制：115 dB（最小值）
- 高带宽(G = 1000)：200 kHz（典型值）
- 增益方程精度：0.5%（最大值）
- 单电阻设定增益
- 输入过压保护
- 低成本
- 提供裸片形式
AMP-02是采用8引脚封装的首款精密仪表放大器。其增益由一个外部电阻设定，范围为1至10,000。单位增益无需增益设定电阻。AMP-02含有一个输入保护网络，输入可以超过供电轨60V而不损坏器件。
激光调整使输入失调电压降至100 µV以下。增益为1000时，输出失调电压低于4 mV，增益精度高于0.5%。PMI的专利薄膜电阻工艺使增益温度系数低于50 ppm/°C。
受设计影响，在较宽的增益范围内，AMP-02能保持极高的带宽。压摆率大于4V/µS，使该器件成为快速数据采集系统的理想选择。
提供一个基准引脚以使输出以外部DC电平为基准。该引脚可以用于失调校正或电平转换，视情况而定。在8引脚封装中，检测装置以内部方式连接至输出。
如需了解高精度的仪表放大器，请查看AMP-01数据手册。
参考资料
数据手册 1
应用笔记 5
技术文章 4
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

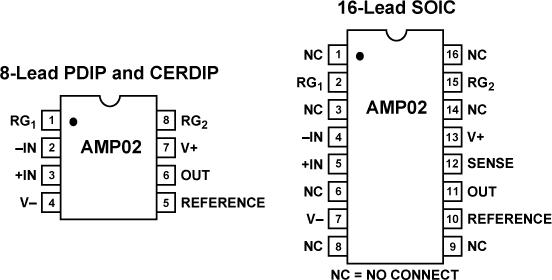

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AMP02EPZ | 8-Lead PDIP | ||
| AMP02FPZ | 8-Lead PDIP | ||
| AMP02FSZ | 16-Lead SOIC Wide | ||
| AMP02FSZ-RL | 16-Lead SOIC Wide |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
11月 9, 2011 - 11_0182 Test Site Transfer from Analog Devices Philippines Inc in Paranaque to Analog Devices General Trias in Cavite, Philippines |
||
| AMP02EPZ | 量产 | |
| AMP02FPZ | 量产 | |
| AMP02FSZ | 量产 | |
| AMP02FSZ-RL | 量产 | |
|
8月 19, 2009 - 07_0024 Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad |
||
| AMP02EPZ | 量产 | |
| AMP02FPZ | 量产 | |
|
7月 21, 2014 - 13_0297 Qualification of ASE Chungli, as an Alternate Assembly Site for Select 16L, 20L, 24L and 28L SOICW Packages |
||
| AMP02FSZ | 量产 | |
| AMP02FSZ-RL | 量产 | |
|
8月 4, 2010 - 10_0117 Halogen Free Material Change for SOIC_W Products at Carsem |
||
| AMP02FSZ | 量产 | |
| AMP02FSZ-RL | 量产 | |
这是最新版本的数据手册
