ADUM4195-1
推荐新设计使用具有固定增益和单端输出的隔离式放大器
- 产品模型
- 4
产品详情
- 用于隔离电压测量的高阻抗输入
- 固定增益 = 1
- 低失调误差和漂移:25°C 时为 ±5 mV(最大值)和 −22 μV/°C(典型值)
- 低增益误差和漂移:±50.5%(最大值)和 ±42 ppm/°C(最大值)
- ±0.5%(最大值)和 ±42 ppm/°C(最大值)
- 电源电压范围
- VDD1:4.5 V 至 5.5 V
- VDD2:4.5 V 至 5.5 V
- 带宽:210 kHz
- 隔离电压:5000 V RMS
- 安全和监管审批(申请中)
- UL 认证:5000 V RMS 持续 1 分钟,符合 UL 1577 标准
- CSA 元件验收通知 #5A
- VDE 合规证书
- DIN V VDE V 0884-11 (VDE V 0884-11)
- VIORM = 1401 V 峰值
- 宽温度范围
- 工作环境温度范围:−40°C 至 +125°C
- 最高结温:150°C
- AEC-Q100 适用于汽车应用
ADuM4195-1 是一款采用 ADI 公司的 iCoupler® 技术的隔离放大器。ADuM4195-1 具有极低失调和增益误差,使其非常适合许多隔离电压检测应用。
基于光耦合器的解决方案在整个寿命周期中具有不确定电流传输比,并且在高温下不稳定,ADuM4195-1 与之不同,其传输功能不随其寿命周期而改变,在宽温度范围 −40°C 至 +125°C 内保持稳定。
ADuM4195-1 已通过 UL1577 认证,可提供高达 5 kV RMS 的电气隔离性能。

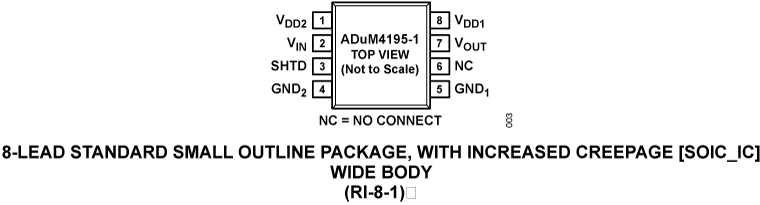

ADuM4195-1 采用小型 8 引脚宽体 SOIC 封装,支持更大的爬电距离。
应用
- 逆变器
- DC-DC 转换器
- 板载充电器
参考资料
数据手册 1

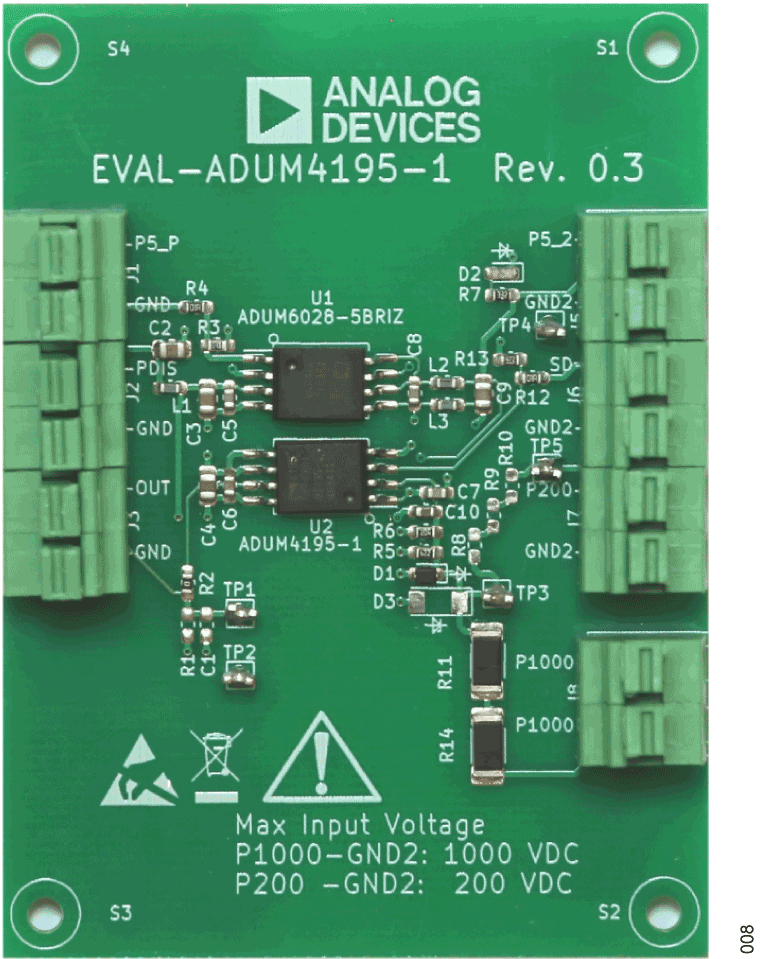

用户手册 1
模拟对话 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
