ADRF6520

推荐新设计使用

针对μW无线电2 GHz通道间隔的双通道可编程滤波器和VGA

数据手册 (Rev. 0) 产品选型表
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 匹配VGA和可编程滤波器
  • 连续增益控制范围：54 dB
  • 滤波器旁路模式I或Q带宽(BW)
    • ±1 dB增益平坦度：>1250 Hz
  • 4极点巴特沃兹滤波器I或Q带宽：36 MHz至720 MHz
  • RMS检波器
  • IMD3：>55 dBc（1.5 V p-p复合输出）
  • HD2、HD3： >55 dBc（1.5 V p-p输出）
  • 噪声系数：10.4 dB（最大增益时）
    • NF < 11 dB（VGA2增益回退：12 dB）
  • 100Ω差分输入、低阻抗输出
  • 可选直流输出失调校正
  • SPI可编程滤波转折频率和增益步进
  • 3.3 V单电源，具有关断特性
ADRF6520
针对μW无线电2 GHz通道间隔的双通道可编程滤波器和VGA
ADRF6520 Functional Block Diagram ADRF6520 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

技术文章 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

S-参数 1

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
EVAL-ADRF6520

ADRF6520评估板

立即购买 更多内容

特性和优点

  • 标准单端接口
  • 提供差分接口
  • 轻松施加于测试环路的电源电压
  • 施加于测试环路的模拟增益控制
  • 通过SMA或2引脚接头提供VRMS输出
  • 通过P3接头提供SPI信号

产品详情

本用户指南介绍用于ADRF6520双通道、可编程、低通滤波器和可变增益放大器(VGA)的ADRF6520-EVALZ评估板套件，以及配置评估板的方法，以在单端或差分配置中评估ADRF6520。


ADRF6520具有滤波器旁路模式，可将带宽扩展至大于1 GHz。ADRF6520-EVALZ评估板允许用户测试ADRF6520提供的所有功能和特性，包括低通滤波、模拟增益控制和片上rms检波器。信号路径走线以直观的方式布置在评估板的左右侧并进行匹配，方便与其他评估板接口。

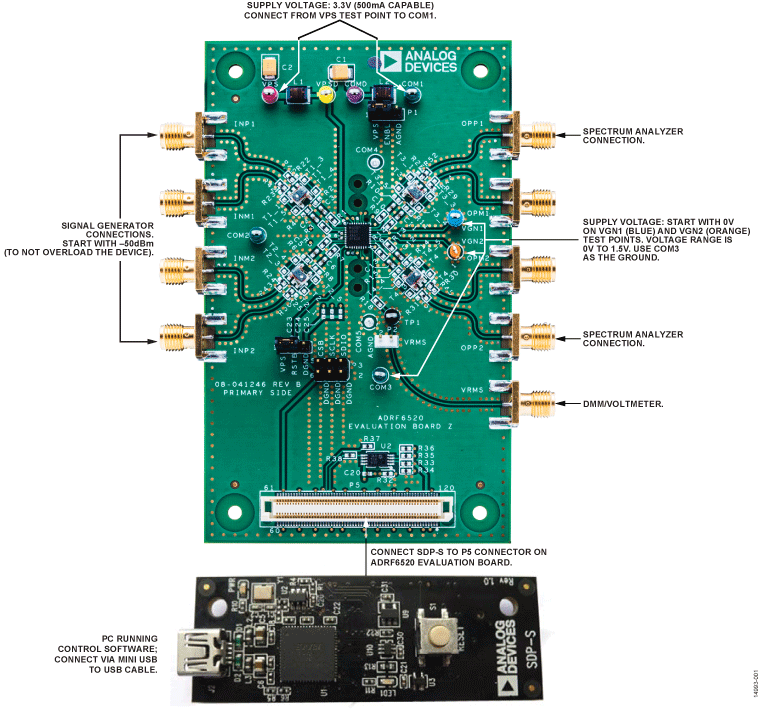

ADRF6520-EVALZ使用SDP-S控制器板和ADRF6520评估软件对其信号外设接口(SPI)端口进行编程。


ADRF6520的完整说明和技术规格参见ADRF6520数据手册。使用评估板时，应同时参阅数据手册和本用户指南。
EVAL-ADRF6520
ADRF6520评估板

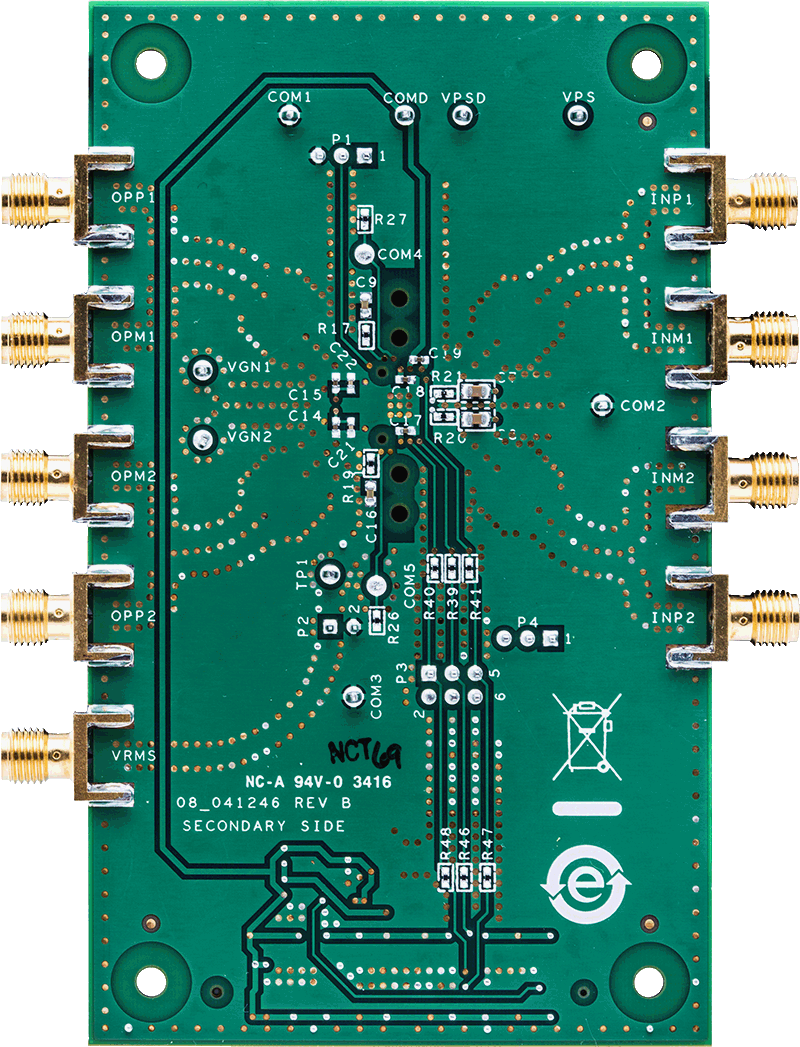

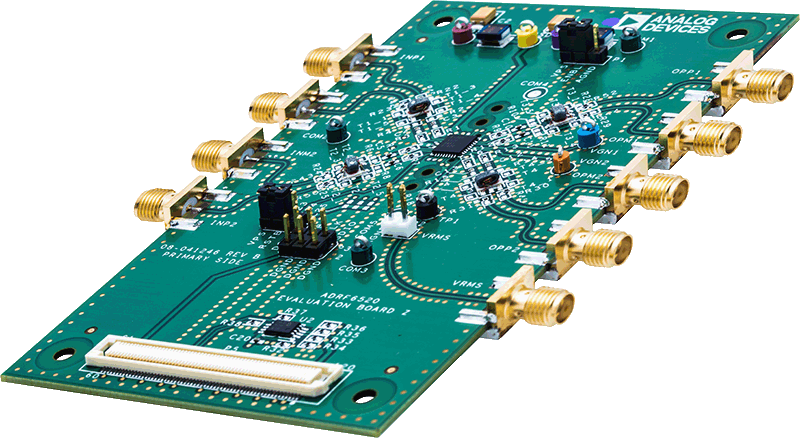

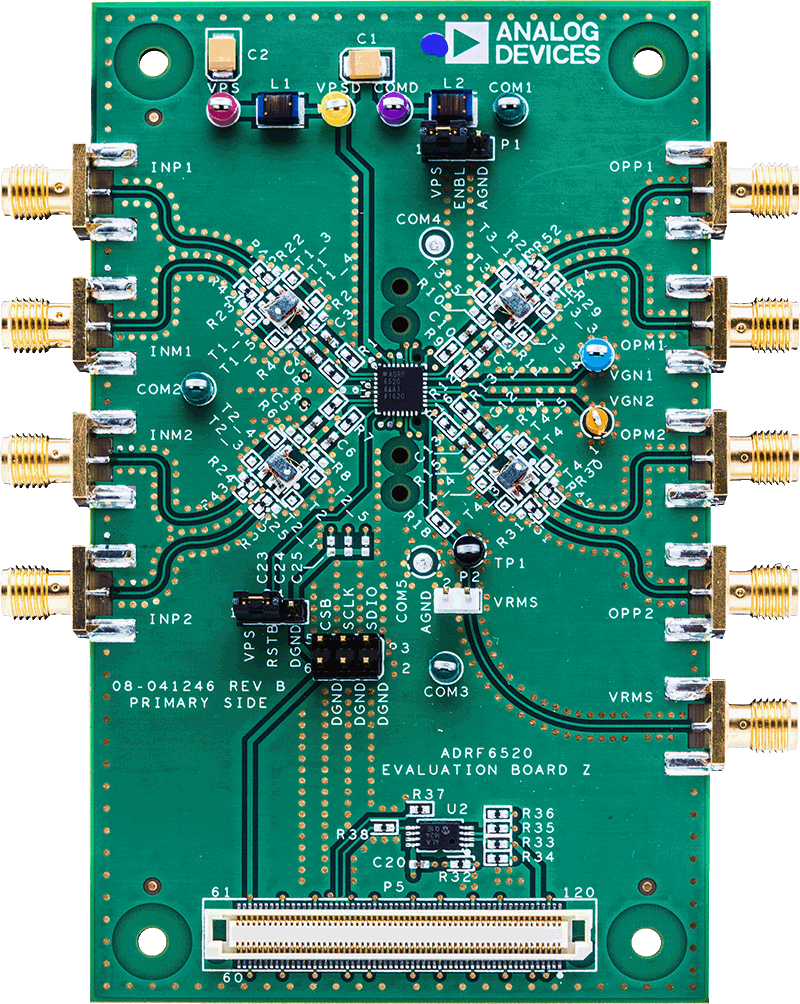

ADRF6520-EVALZANGLE-web ADRF6520-EVALZBOTTOM-web ADRF6520-EVALZTOP-web ADRF6520-EVALZ Image
