ADRF5731
推荐新设计使用2 dB LSB、4位硅数字衰减器，100 MHz至40 GHz
- 产品模型
- 2
产品详情
- 超宽带频率范围：100 MHz 至 40 GHz
- 衰减范围：2 dB 步进至 30 dB
- 低插入损耗
- 1.7 dB 至 18 GHz
- 2.2 dB 至 26 GHz
- 3.5 dB 至 40 GHz
- 衰减精度
- ±(0.1 + 2.0%)的衰减状态，最高 18 GHz
- ±(0.2 + 2.5%)的衰减状态，最高 26 GHz
- ±(0.5 + 10.0%)的衰减状态，最高 40 GHz
- 高 RF 输入功率处理：26 dBm 平均值，30 dBm 峰值
- 相对相位中的紧凑分布
- 典型步进误差
- ±0.15 dB 至 18 GHz
- ±0.20 dB 至 26 GHz
- ±0.60 dB 至 40 GHz
- 高输入线性度
- P0.1dB 插入损耗状态：30 dBm
- P0.1dB 其他衰减状态：26 dBm
- IP3：50 dBm（典型值）
- 无低频开关杂散
- SPI 和并行模式控制，CMOS/LVTTL 兼容
- RF 幅度建立时间（0.1 dB 最终 RF 输出）：230 ns
- 2.5 mm × 2.5 mm、16 引脚 LGA 封装
- 与 ADRF5721 引脚兼容，低频截止版本
ADRF5731 是一款硅、4 位数字衰减器，以 2 dB 步长提供 30 dB 的衰减控制范围。
该器件的工作频率范围为 100 MHz 至 40 GHz，提供优于 3.5 dB 的插入损耗。在所有状态下，ADRF5720 的 ATTIN 端口具有 26 dBm（平均值）和30 dBm（峰值）的射频(RF)输入功率处理能力。
ADRF5731 需要 +3.3 V 和 −3.3 V 双电源电压供电。该器件具有串行外设接口(SPI)、并行模式控制和互补金属氧化物半导体(CMOS)/低压晶体管对晶体管逻辑(LVTTL)兼容控制特性。
ADRF5731 与 ADRF5721（低频截止版本）引脚兼容，工作频率范围为 9 kHz 至 40 GHz。
ADRF5731 RF 端口设计用于匹配 50 Ω 的特征阻抗。
ADRF5731 采用符合 RoHS 标准的 16 引脚、2.5 mm × 2.5 mm、基板栅格阵列(LGA)封装，工作温度范围为 −40°C 至 +105°C。
应用
- 工业扫描仪
- 测试和仪器仪表
- 蜂窝基础设施：5G 毫米波
- 军用无线电、雷达、电子对抗(ECM)
- 微波无线电和甚小孔径终端(VSAT)
参考资料
产品选型指南 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADRF5731BCCZN | 16-Lead LGA (2.5mm x 2.5mm x 0.75mm) | ||
| ADRF5731BCCZN-R7 | 16-Lead LGA (2.5mm x 2.5mm x 0.75mm) |
这是最新版本的数据手册
硬件生态系统
工具及仿真模型
S-参数 1
IBIS 模型 1
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
打开工具评估套件

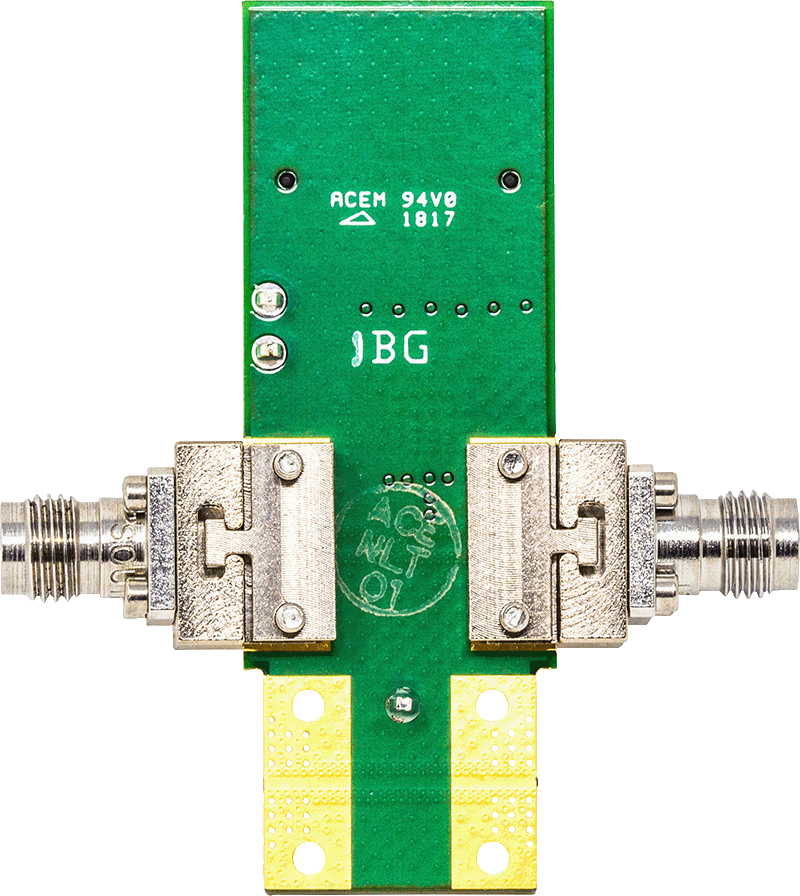

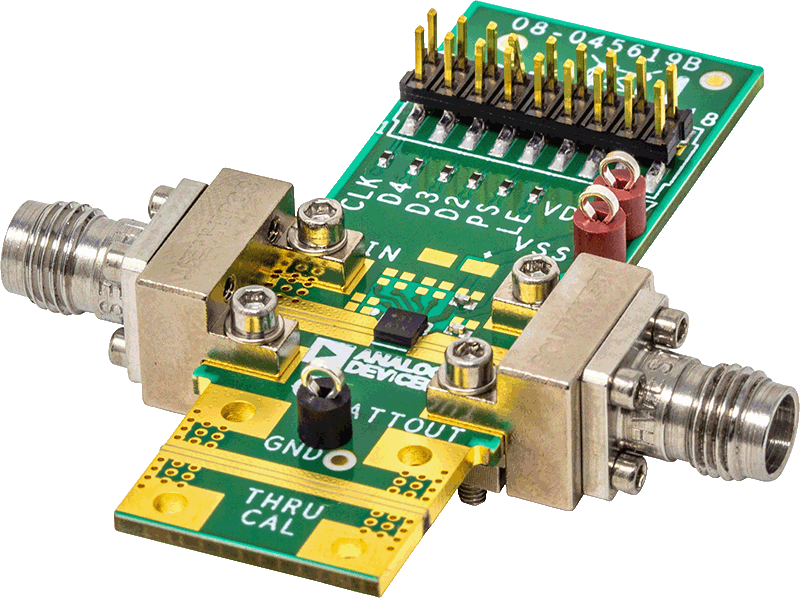

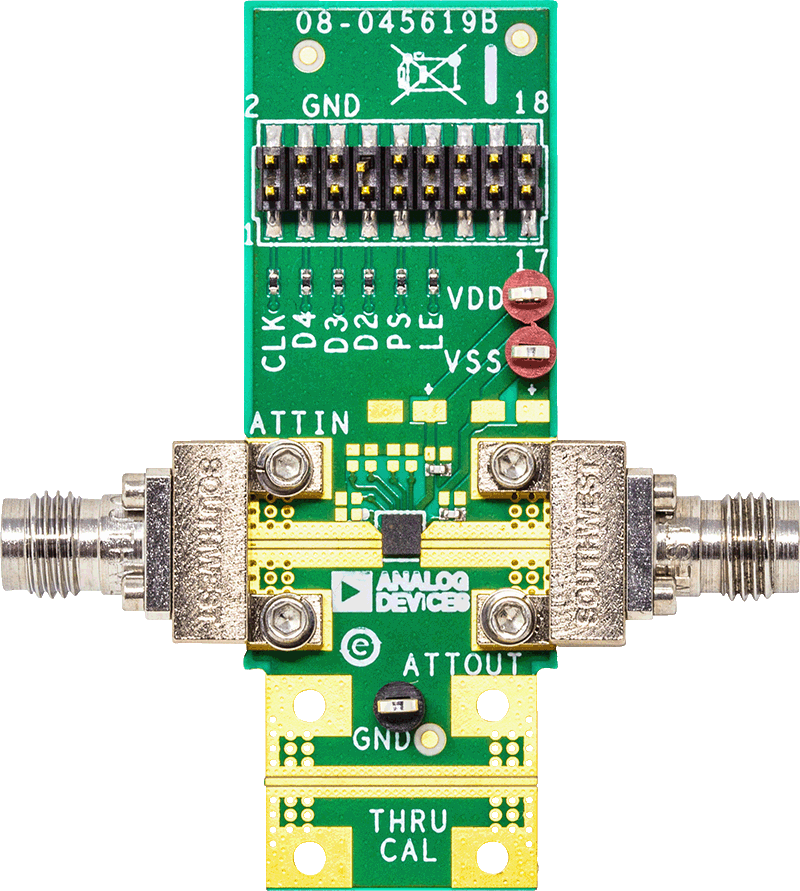

ADRF5731 评估板
