ADRF5047
推荐新设计使用9 kHz至44 GHz硅SP4T反射式开关
- 产品模型
- 2
Viewing:
产品详情
- 超宽带频率范围:9 kHz至44 GHz
- 反射式设计
- 低插入损耗
- 1.5 dB至18 GHz
- 2.4 dB至40 GHz
- 2.7 dB至44 GHz
- 高隔离度
- 47 dB至18 GHz
- 33 dB至40 GHz
- 31 dB至44 GHz
- 高输入线性度
- P0.1dB:26.5 dBm(典型值)
- IP3:50 dBm(典型值)
- 高RF输入功率处理
- 通过路径:26 dBm
- 热切换:26 dBm
- 无低频杂散
- 0.1 dB RF建立时间:5.2 μs
- 符合RoHS标准的20引脚、3 mm × 3 mm LGA封装
- 与ADRF5046引脚兼容,快速切换版本
ADRF5047是一款反射式、单刀四掷(SP4T)开关,采用硅工艺制造。
ADRF5047的工作频率范围为9 kHz至44 GHz,具有低于2.7 dB的插入损耗以及高于31 dB的隔离性能。该器件的通过路径和热切换均具有26.5 dBm的射频(RF)输入功率处理能力。
ADRF5047在+3.3 V正电源电压和−3.3 V负电源电压下分别消耗3 μA和−110 μA的低电流。该器件提供互补金属氧化物半导体(CMOS)/低压晶体管对晶体管逻辑(LVTTL)兼容控制特性。
ADRF5047与ADRF5046(快速切换版本)引脚兼容,工作频率范围为100 MHz至44 GHz。
ADRF5047采用符合RoHS标准的20引脚、3 mm × 3 mm、基板栅格阵列(LGA)封装,工作温度范围为−40°C至+105°C。
应用
- 工业扫描仪
- 测试仪器仪表
- 蜂窝基础设施——毫米波5G
- 军用无线电、雷达和电子对抗(ECM)
- 微波无线电和甚小孔径终端(VSAT)
参考资料
产品选型指南 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
ADRF5047BCCZN | 20-Lead LGA | ||
ADRF5047BCCZN-R7 | 20-Lead LGA |
产品型号 | 产品生命周期 | PCN |
---|---|---|
3月 15, 2024 - 24_0010 Data Sheet Correction For ADRF5046/ADRF5047 |
||
ADRF5047BCCZN | 量产 | |
ADRF5047BCCZN-R7 | 量产 |
硬件生态系统
部分模型 | 产品周期 | 描述 |
---|---|---|
ADRF5046 | 推荐新设计使用 | 100 MHz 至 44 GHz 硅 SP4T 反射开关 |
工具及仿真模型
S-参数 1

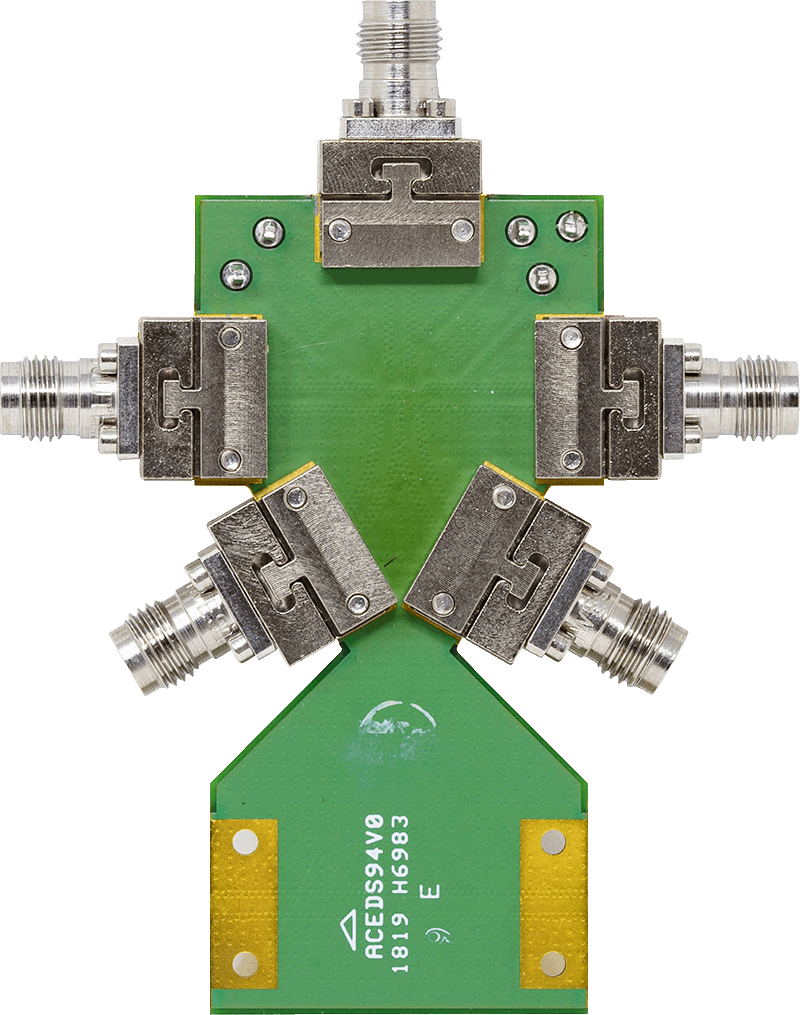

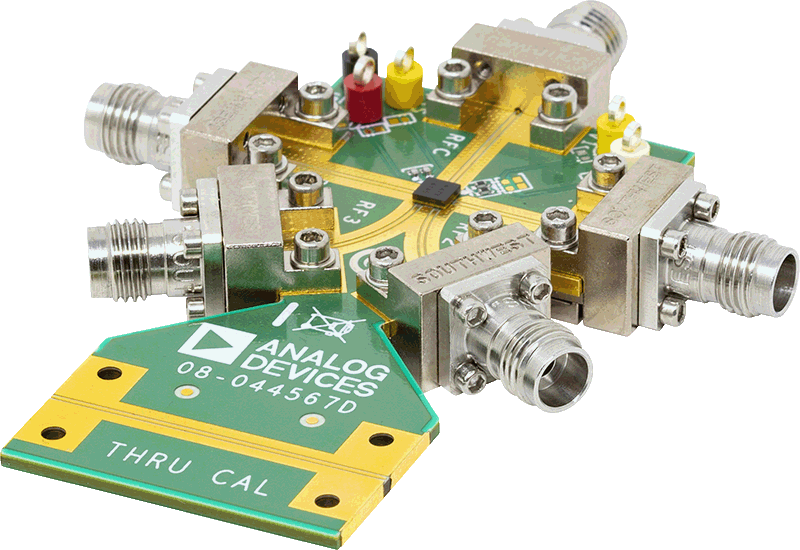

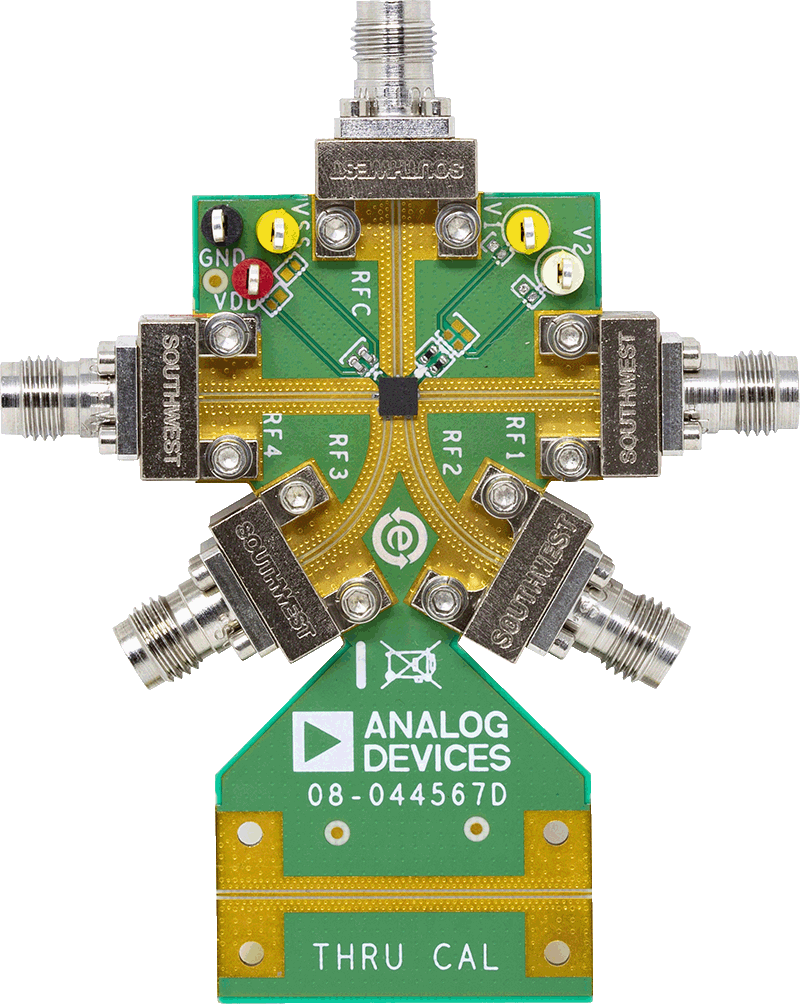

评估套件
