ADPL63164
推荐用于新设计具有电容可调复位/看门狗超时延迟的微处理器复位电路
- 产品模型
- 2
产品详情
- 可配置的复位和看门狗选项支持多种应用
- 工厂设定复位阈值选项为 1.575V 至 5V，增量约为 100mV
- 可调复位阈值选项
- 单/双电压监控
- 电容器可调复位超时
- 电容器可调看门狗超时
- 开漏 RESET 输出
- 4μA 电源电流降低系统功耗
- 集成电源保护提高稳健性
- 电源瞬变抗扰度
- 保证 RESET 有效期为 VCC ≥ 1.2V
- 8 引脚 SOT23 封装节省电路板空间
ADPL63164 低功耗微处理器（μP）监控电路可监控 1.575V 至 5V 的单/双系统电源电压，并为复位和看门狗功能提供最大的可调性。每当 VCC 电源电压或 RESET IN 低于其复位阈值或手动复位被拉低时，这些设备就会发出复位信号。在 VCC 和 RESET IN 上升到复位阈值以上后，复位输出在复位超时期内保持有效。复位功能不受电源瞬变的影响。
ADPL63164 具有 ±2% 工厂调整的复位阈值电压，以大约 100mV 的增量从 1.575V 到 5V 和/或可使用外部电阻调节复位阈值电压。
复位和看门狗延迟可以通过外部电容器进行调整。ADPL63164 包含一个看门狗选择输入，可将看门狗超时周期延长 128 倍。
ADPL63164 具有开漏有效低电平 RESET 输出。ADPL63164 采用 8 引脚 SOT23 封装，并在 -40°C 至 +125°C 的温度范围内正常工作。
应用
- 医疗器械
- 汽车
- 智能仪器仪表
- 便携设备
- 电池供电的计算机/控制器
- 嵌入式控制器
- 关键微处理器监控
- 设置机顶盒
- 计算机
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

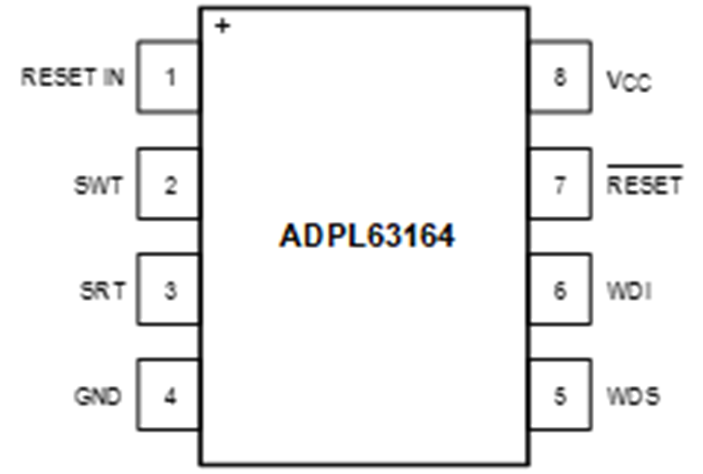

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADPL63164AKA31+ | 8-SOT_23-N/A | ||
| ADPL63164AKA31+T | 8-SOT_23-N/A |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件评估套件

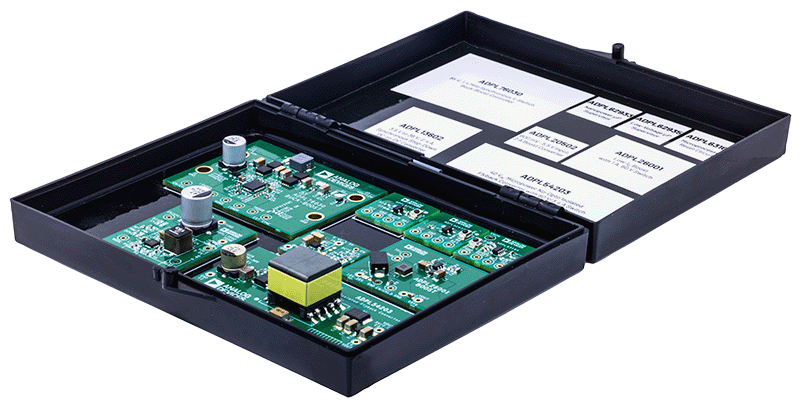

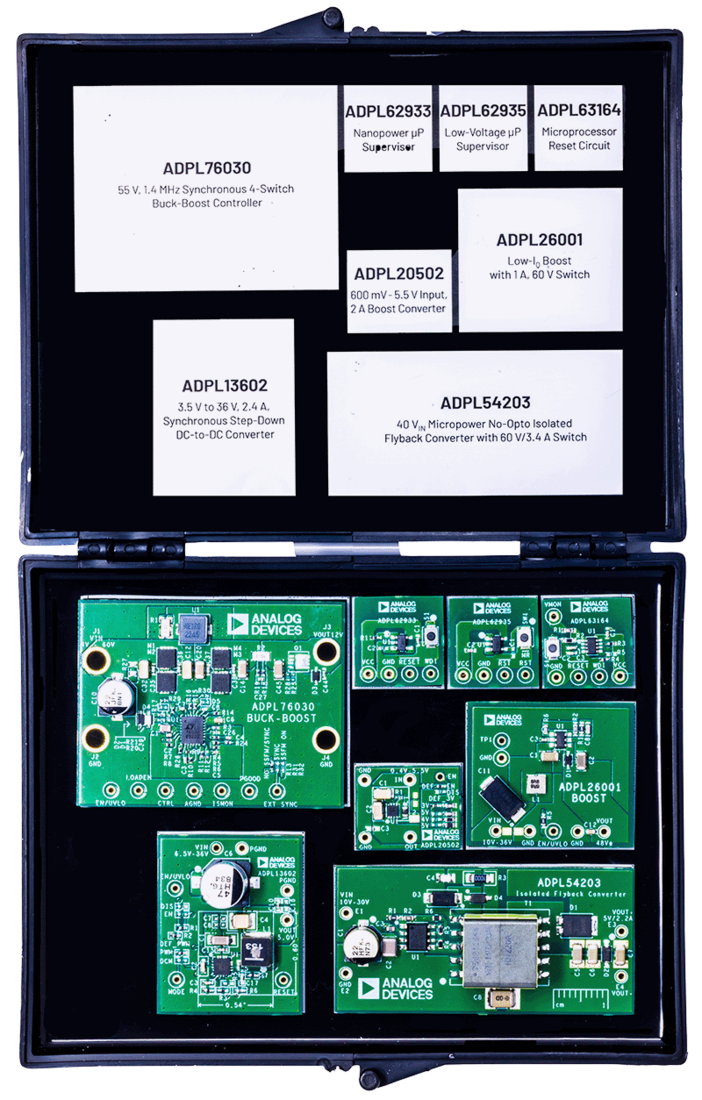

适用于 ADPL76030/ADPL26001/ADPL13602/ADPL54203/ADPL20502/ADPL62933/ADPL62935/ADPL63164 的 ADI 平衡解决方案基本套件
