ADIN2111

推荐新设计使用

集成10BASE-T1L PHY的低复杂度、2端口以太网交换机

数据手册 (Rev. B) 产品选型表
产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 符合10BASE-T1L IEEE标准802.3cg-2019
  • 电缆长度可达1700 m
  • 带SPI的集成交换机
    • 支持开放联盟10BASE-T1x MACPHY SPI
    • 端口和主机之间的帧转发规则
    • 16个MAC地址过滤器
    • 具有28 kB缓冲区的高优先级和低优先级队列
    • 直通或存储转发操作
    • IEEE 1588时间戳支持
    • 统计计数器
  • 低功耗：77 mW（双电源，1.0 V p-p）
  • 支持1.0 V p-p和2.4 V p-p传输电平
  • 2针MDI（接收、发送）
  • 内部终端电阻器
  • 自动协商功能
  • 诊断
    • TDR电缆故障检测
    • 具有MSE的链路质量指示器
    • 链路诊断和IEEE测试模式
  • 25 MHz晶体或外部时钟输入
  • 1.8 V或3.3 V操作的单电源或双电源
  • 电磁兼容性（EMC）测试标准
    • IEC 61000-4-4电气快速瞬变（±4 kV）
    • IEC 61000-4-2 ESD（±4 kV接触放电）
    • IEC 61000-4-2 ESD（±8 kV空气放电）
    • IEC 61000-4-6传导抗扰度（10 V/m）
    • IEC 61000-4-5浪涌（±4 kV）
    • IEC 61000-4-3辐射抗扰度（A类）
    • EN55032辐射发射（B级）
  • 小封装：48引线，7 mm×7 mm LFCSP
  • 温度范围
    • 工业温度：-40°C至+85°C
    • 延长温度：-40°C至+105°C
ADIN2111
集成10BASE-T1L PHY的低复杂度、2端口以太网交换机
ADIN2111 Functional Block Diagram ADIN2111 Pin Configuration ADIN2111
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 2

应用笔记 1

技术文章 2

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

软件资源

器件驱动器 8

硬件生态系统

部分模型 产品周期 描述
PoE供电设备(PSE) 1
LTC4296-1
推荐新设计使用 5端口SPoE PSE控制器
PoE受电设备(PD) 1
LTC9111
推荐新设计使用 工业 SPoE PD Controller
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

IBIS 模型 1

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADIN2111

评估具有集成 10BASE-T1L PHY 的 ADIN2111 低复杂度、2 端口以太网交换芯片

立即购买 更多内容

特性和优点

  • 用户友好地访问所有 ADIN2111 功能
  • 独立的硬件配置操作
  • 板载 ARM Cortex-M4 STM32L4S5QII3P 超低功耗微控制器

产品详情

EVAL-ADIN2111EBZ 是灵活的平台，可以快速评估 ADIN2111，它是一款稳健、低功耗 10BASE-T1L 2 端口以太网交换芯片。该评估板提供 2 个 10BASE-T1L 通道，具有每秒 10Mbit 的单对以太网 (SPE) 连接，链路距离可达 1.7 公里。ADIN2111 内部交换芯片可在两个 10BASE-T1L 通道和 SPI 主机之间配置为存储转发模式。直通模式也可在端口 1 和端口 2 之间使用，无需 SPI 主机（非托管配置）即可使用。

评估板提供两种操作模式，以实现最大灵活性:通过 USB 端口连接到 PC，可以通过 USB 使用评估固件中的串行命令接口，访问全套 ADIN1100 寄存器设置和功能，例如链路质量监控和诊断。

或者，该板可以在端口 1 和端口 2 之间的直通模式下运行（无固件的非托管配置），其中 EVAL-ADIN2111EBZ 充当网络交换芯片，在 2 个 10BASE-T1L 端口之间转发数据包。通过设置 ADIN2111 硬件配置引脚跳线和开关来配置 2x 链路。2 个板载活动 LED 为每个端口提供链路活动状态指示。

还可以开发定制固件，ADIN2111 驱动程序支持包包括简单的项目示例，以启动定制实施。

SPI 接口提供对交换芯片配置、2 个 PHY 配置以及 SPI 主机和端口之间的数据交换所需的管理寄存器的访问。

eval board
schematic 4
schematic 5
schematic 6
EVAL-ADIN2111D1Z

Evaluating the ADIN2111, 10BASE-T1L Daisy-Chain Evaluation Platform Board with Power Forwarding and Fail-Safe Data Bypass

立即购买 更多内容

特性和优点

  • ADIN2111 2-port industrial 10BASE-T1L switch
  • Power forwarding
  • Power fail-safe circuitry
  • On-board Arm® Cortex®-M4

产品详情

The EVAL-ADIN2111D1Z is a compact evaluation node board designed for daisy-chaining both power and data, which features the ADIN2111 2-port 10BASE-T1L switch and MAX32690 microcontroller.

The board can be locally powered or powered by the 10BASE-T1L data line when power over the line is available. This board also features a fail-safe circuit that ensures communication even if a node in the daisy-chain network loses power.

The board includes an on-board temperature sensor and a PMOD connector that integrates I2C, SPI, and UART connectivity for external sensors.

Full specifications on the ADIN2111 are available in the ADIN2111 data sheet available from Analog Devices, Inc., and may be consulted with this user guide when using the EVAL-ADIN2111D1Z evaluation board.
EVAL-ADIN2111
评估具有集成 10BASE-T1L PHY 的 ADIN2111 低复杂度、2 端口以太网交换芯片

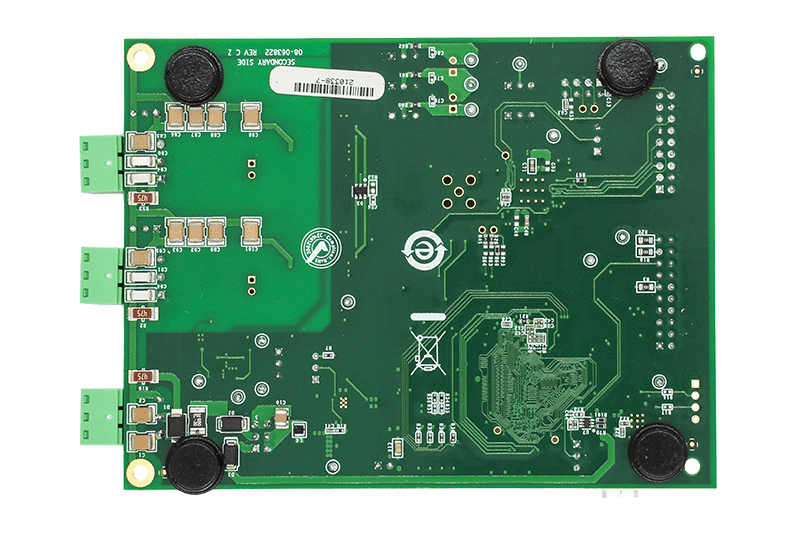

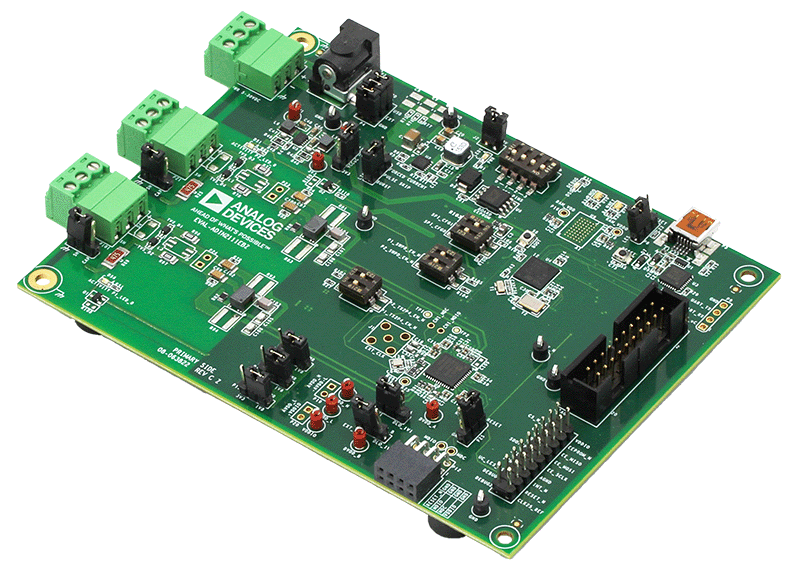

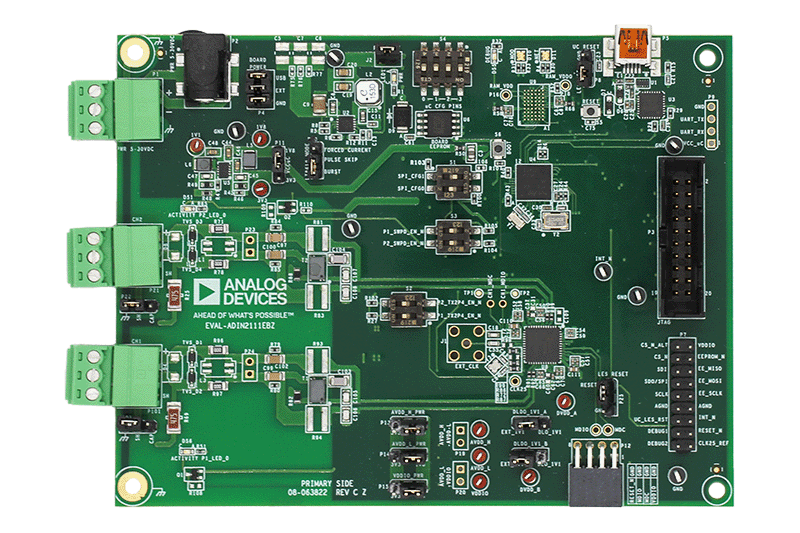

ADIN2111 Evaluation Board - Angle View ADIN2111 Evaluation Board - Top View ADIN2111 Evaluation Board - Bottom View
EVAL-ADIN2111D1Z
Evaluating the ADIN2111, 10BASE-T1L Daisy-Chain Evaluation Platform Board with Power Forwarding and Fail-Safe Data Bypass

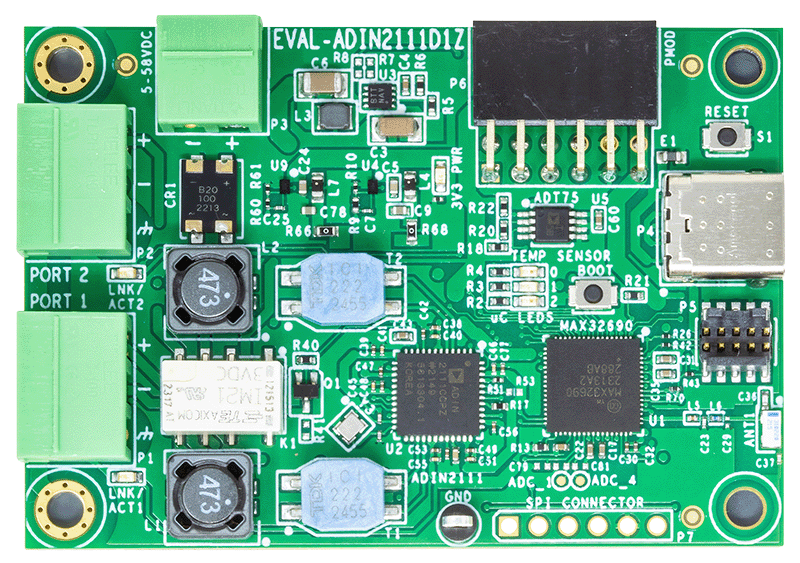

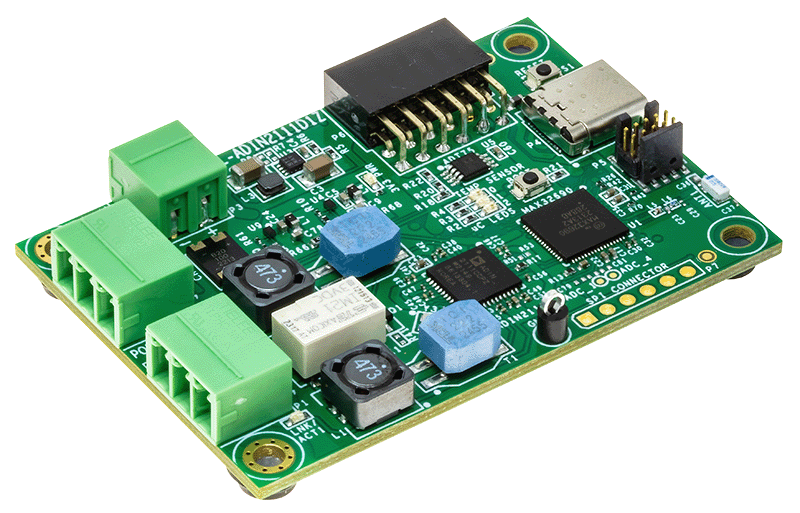

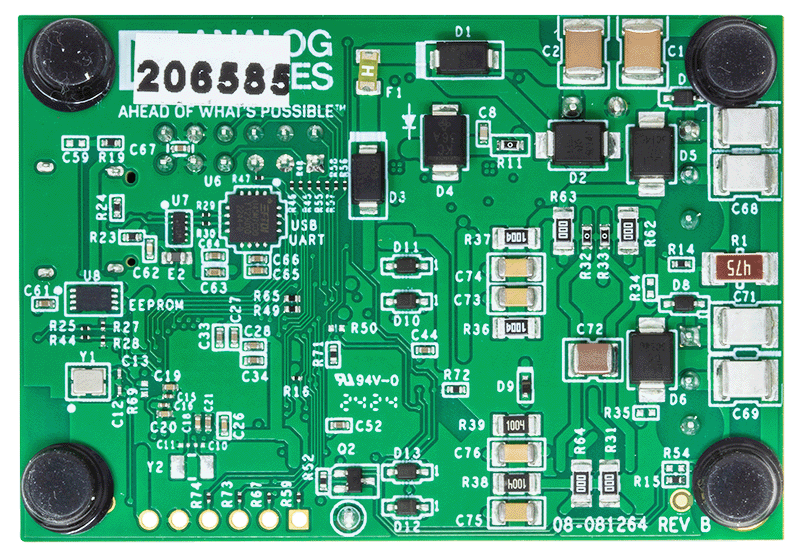

EVAL-ADIN2111D1Z Board Photo Angle View EVAL-ADIN2111D1Z Board Photo Top View EVAL-ADIN2111D1Z Board Photo Bottom View
