ADF5709
推荐新设计使用9.85 GHz至20.5 GHz、宽带、MMIC VCO
- 产品模型
- 2
产品详情
- 宽输出频率范围:9.85 GHz至20.5 GHz
- 宽调谐带宽
- 低单边带相位噪声:-83 dBc/Hz(100 kHz失调时)
- 无需外部谐振器
- 电源电流:VCC = 5 V时为70 mA(典型值)
- 24引脚、3.90 mm × 3.90 mm、陶瓷LCC封装

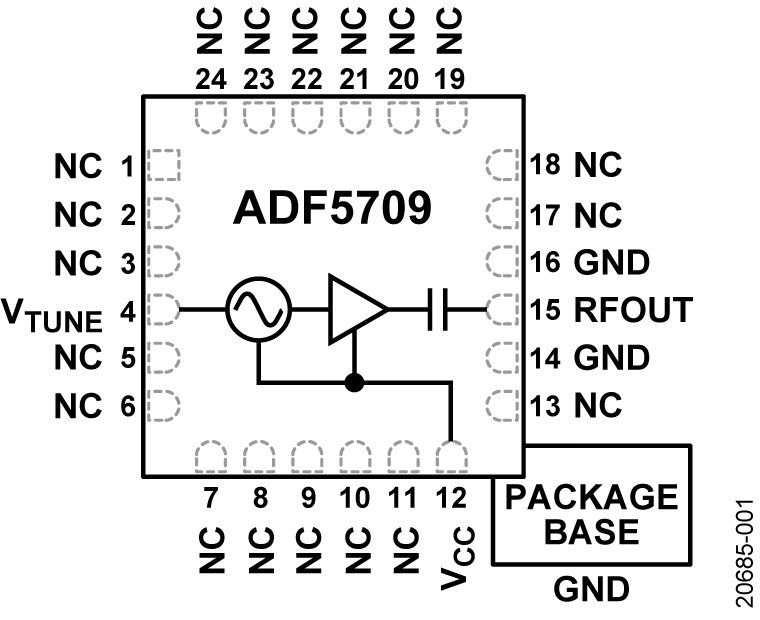

ADF5709宽带、单芯片微波集成电路(MMIC)、压控振荡器(VCO)支持9.85 GHz至20.5 GHz的输出频率(fOUT)范围,同时在100 kHz偏置时保持83 dBc/Hz相位噪声,而无次谐波音。宽频率调谐范围和低相位噪声支持适合各种频段的锁相环(PLL)解决方案,限制了对多个窄带VCO的需求。设计RF和微波应用时,宽频率覆盖范围降低了电路板设计复杂性并减少了物料。
该VCO采用5 V单电源供电,电源电流仅为70 mA,可实现较小功耗。ADF5709低功耗非常适合具有有限气流或无气流的高性能应用。该VCO的单芯片结构可在温度变化范围内实现较佳输出功率和噪声特性。
该VCO是一款全集成式器件并将共振器、负电阻器件和变容二极管集成在一起,较大程度地减少了外部元件的数量和电路板空间。
ADF5709的VTUNE引脚具有低输入阻抗,可实现高调谐速度和调制带宽,用作频率合成器的一部分时支持较快的频率扫描和锁定时间,例如在雷达或测试与测量应用中。
ADF5709采用符合RoHS标准的微型、3.90 mm × 3.90 mm、陶瓷无铅芯片载体(LCC)封装。该封装包括连接至裸露焊盘的通孔和过孔,增强了热特性。
ADF5709具有小尺寸、较佳噪声性能、低功耗和宽调谐范围,使该器件非常适合许多需要灵活性、高性能、小尺寸和紧张功率预算的应用。ADF5709与HMC733以及其他ADI宽带VCO引脚兼容。
应用
- 工业和医疗设备
- 测试与测量设备
- 军用雷达、电子战(EW)和电子对抗(ECM)
- 点到点和点到多点无线电
- 小型卫星地面站(VSAT)
- 无线通信基础设施
参考资料
产品选型指南 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
ADF5709BEZ | 24-Lead LCC (3.9mm x 3.9mm) | ||
ADF5709BEZ-R7 | 24-Lead LCC (3.9mm x 3.9mm) |
这是最新版本的数据手册
硬件生态系统
部分模型 | 产品周期 | 描述 |
---|---|---|
LDO+ 1 | ||
LT3042 | 推荐新设计使用 | 20V、200mA、超低噪声、超高 PSRR RF 线性稳压器 |
低输入偏置电流运算放大器(≤100 pA) 1 | ||
AD8065 | 量产 | 高性能、145 MHz FastFET™运算放大器 |
小数N分频PLL 1 | ||
HMC702 | 最后购买期限 | 集成扫频器的14 GHz 16位小数N分频PLL |
整数N分频PLL 1 | ||

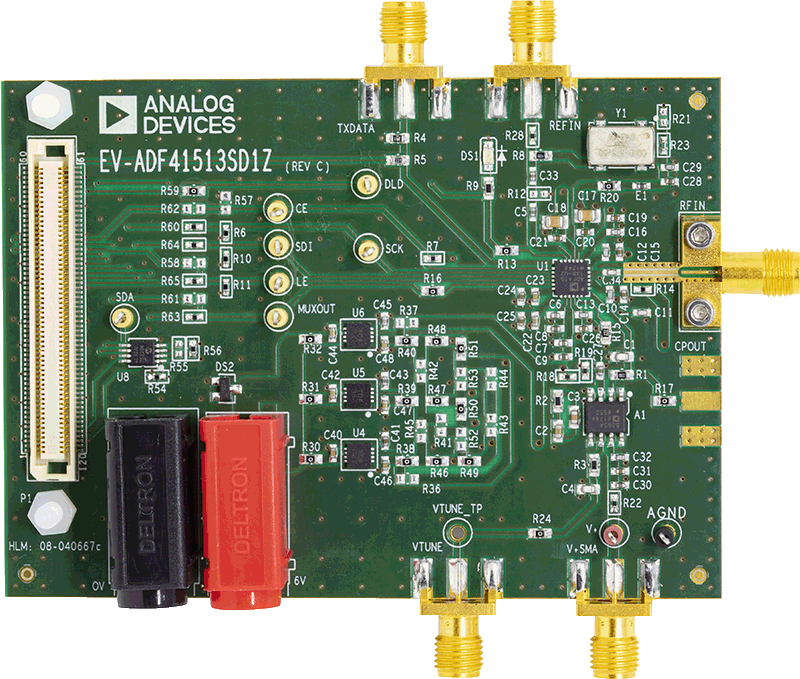

ADF41513 | 推荐新设计使用 | 26.5 GHz 整数 N/小数 N PLL 频率合成器 |
正线性稳压器(LDO) 1 | ||
ADM7150 | 推荐新设计使用 | 800 mA、超低噪声/高 PSRR LDO |
部分模型 | 产品周期 | 描述 |
---|---|---|
HMC733 | 推荐新设计使用 | 集成缓冲放大器的宽带VCO SMT,10 - 20 GHz |
工具及仿真模型
ADIsimPLL™
ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具,可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动,从而加快上市速度。

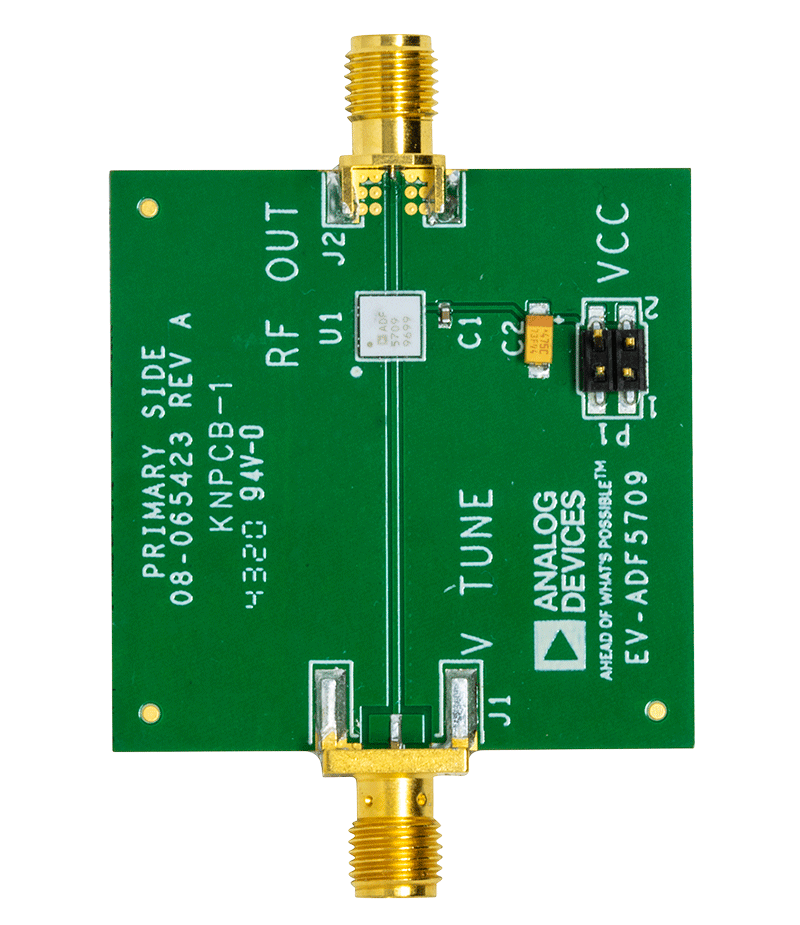

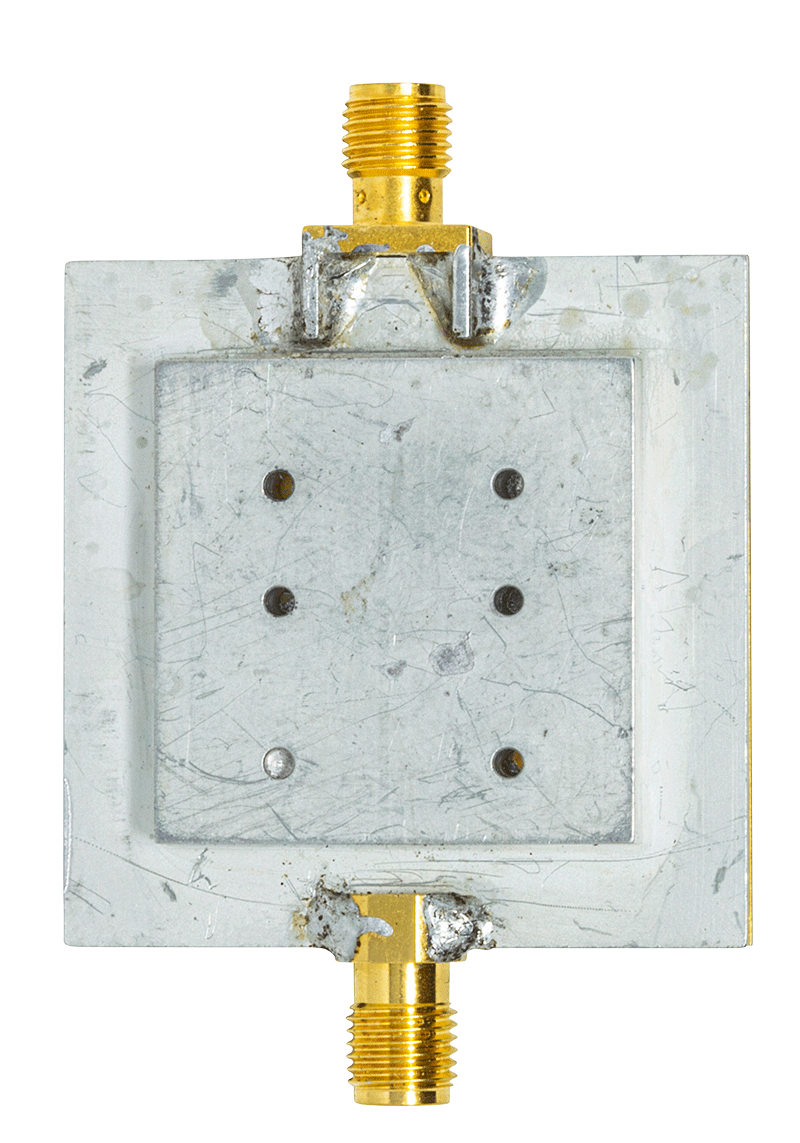

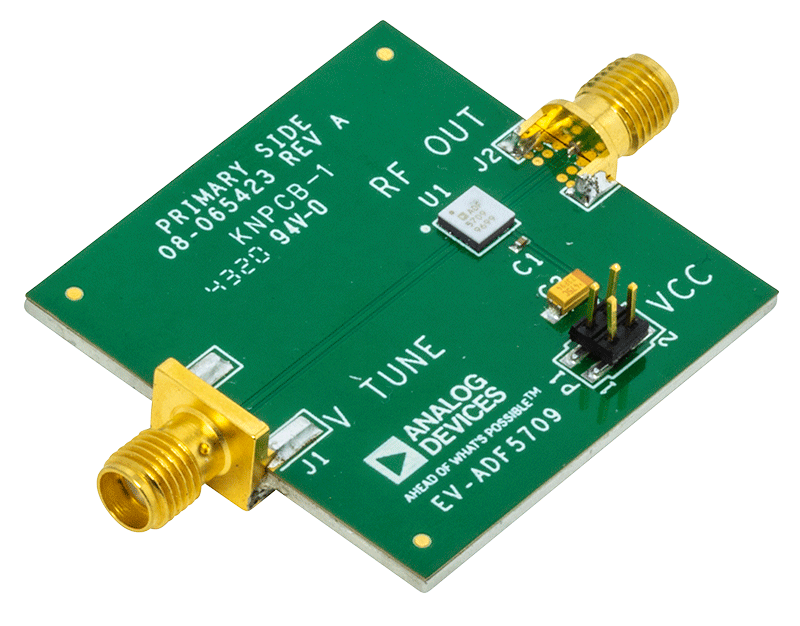

打开工具评估套件
