AD1893
过期低成本SamplePort 16位ASRC
- 产品模型
- 1
产品详情
- Low Cost
- LQFP and PDIP Packages
- 3 V Supply Performance Specified—Very Low Power
- Automatically Senses Sample Frequencies—No Programming Required
- Rejects Sample Clock Jitter
- Accommodates Dynamically Changing Asynchronous Sample Clocks
- 8 kHz to 56 kHz Sample Clock Frequency Range
- See datasheet for additional features

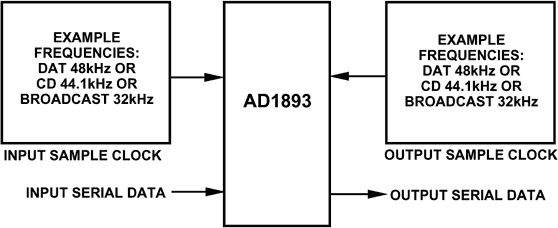

AD1893 SamplePort为数字式、立体声异步采样速率转换器(ASRC)，用于解决数字音频设备中的采样速率接口和兼容问题。该器件用于要求低电压、低功耗的16位、低成本、非变速应用。（关于SamplePort系列中的其它产品，请参考AD1890/AD1891 数据手册。）因为输入与输出采样时钟（二者均为AD1893 ASRC的输入）之间的频率和相位是任意关系，无需具有简单的整数比关系，所以该器件采用异步工作方式。AD1893会自动检测输入与输出采样时钟之间的关系，因此无需明确选择或编程设置输入与输出采样时钟频率。输入与输出采样时钟频率的标称范围为8 kHz至56 kHz，二者之间的比值可以在约1:2至2:1范围内变化。
输入和输出控制信号具有相当大的灵活性，使该器件能与各种DSP芯片、AES/EBU接收机和发射机以及I2S 兼容器件进行接口。输入和输出数据可以独立地与左右时钟边沿右对齐或左对齐（有或无一位时钟延迟）。在右对齐模式下，MSB比左右时钟边沿跃迁延后16位时钟周期。输入和输出数据也可以独立地与字时钟上升沿对齐。数据对齐选项在两个模式引脚上编码，输入端口和输出端口均可以使用。
AD1893采用0.8 µm单多晶硅、双金属CMOS工艺制造，提供0.6英寸宽28引脚塑封DIP和主体尺寸为10 mm x 10 mm的44引脚PLCC两种封装，以+3 V至+5 V电源供电，工作温度范围为0°C至+70°C。
欲了解有关ADI音频系列产品的更多信息，请访问： 音频解决方案主页。.
推荐替代产品
192 kHZ 立体声异步采样速率转换器
参考资料
数据手册 1
应用笔记 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AD1893JNZ | 28-Lead PDIP |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
8月 19, 2009 - 07_0024 Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad |
||
| AD1893JNZ | 过期 | |
|
9月 10, 2012 - 11_0112 ADI Corporate Obsolescence Notice-October 2011 (Standard Products) |
||
| AD1893JNZ | 过期 | |
