MAX17616

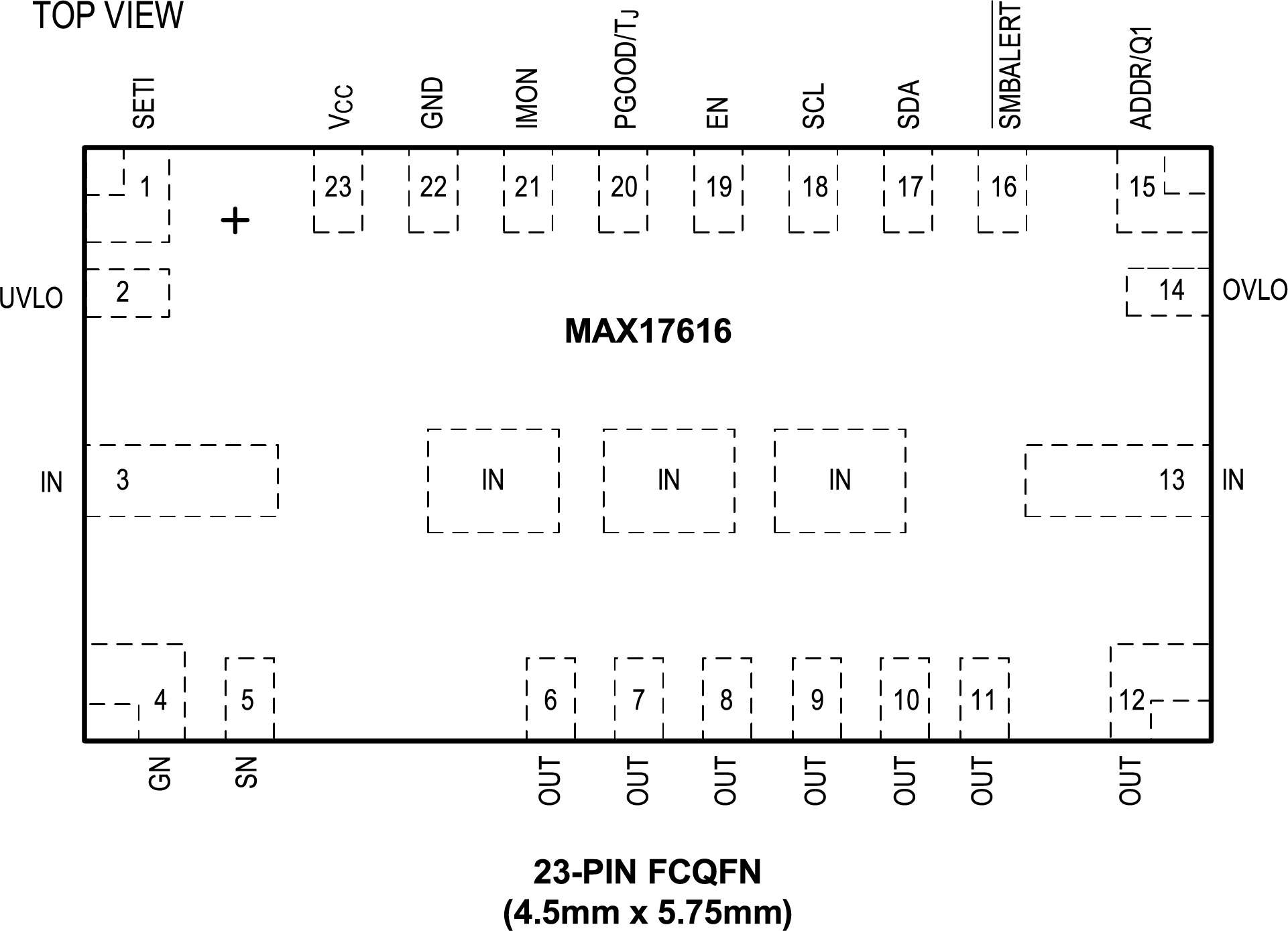

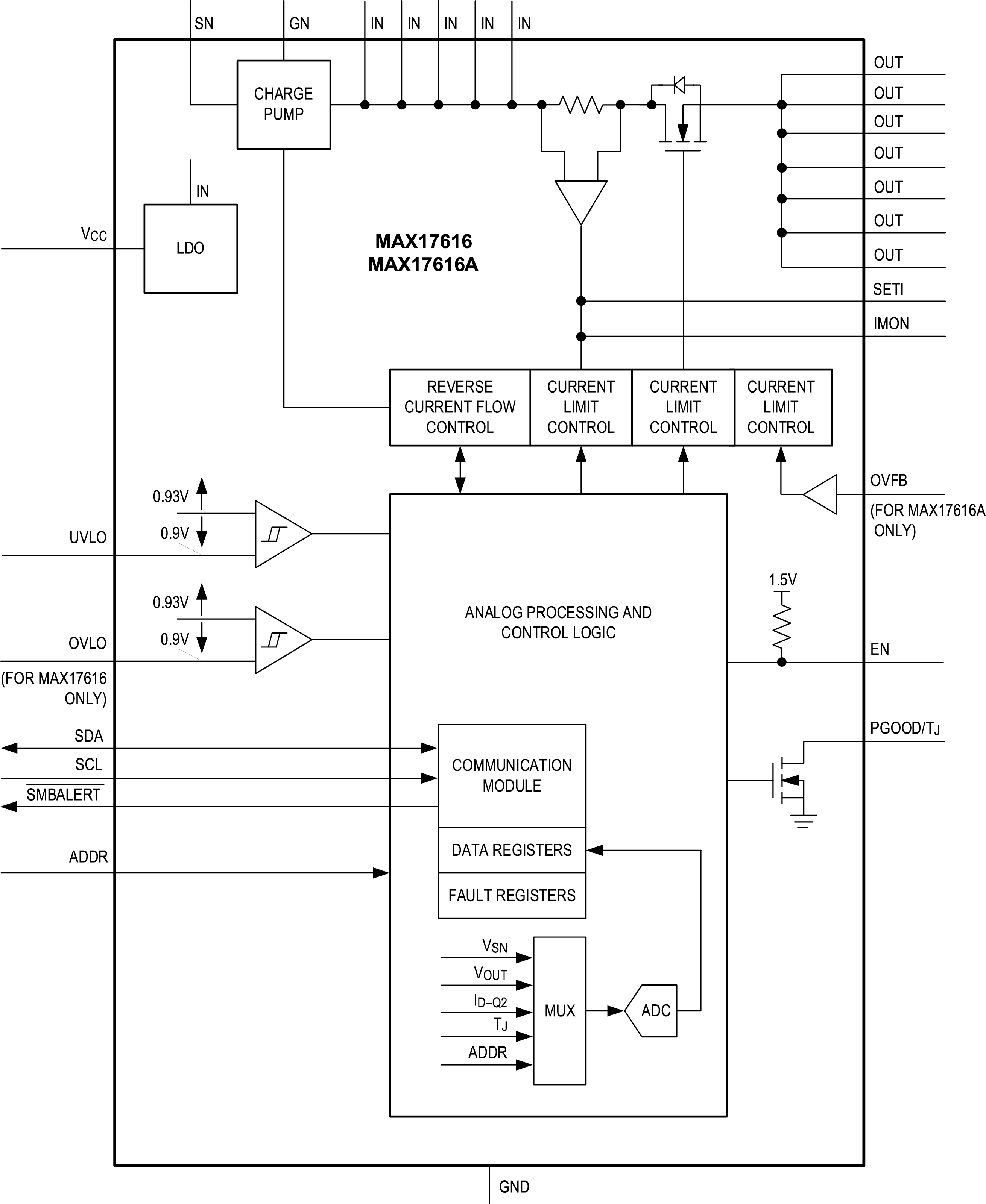

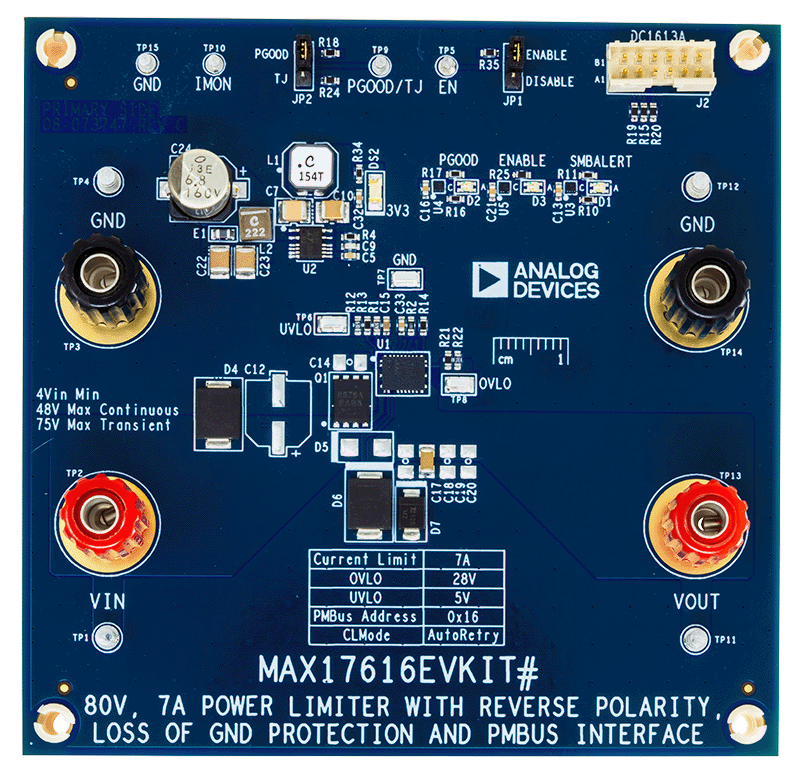

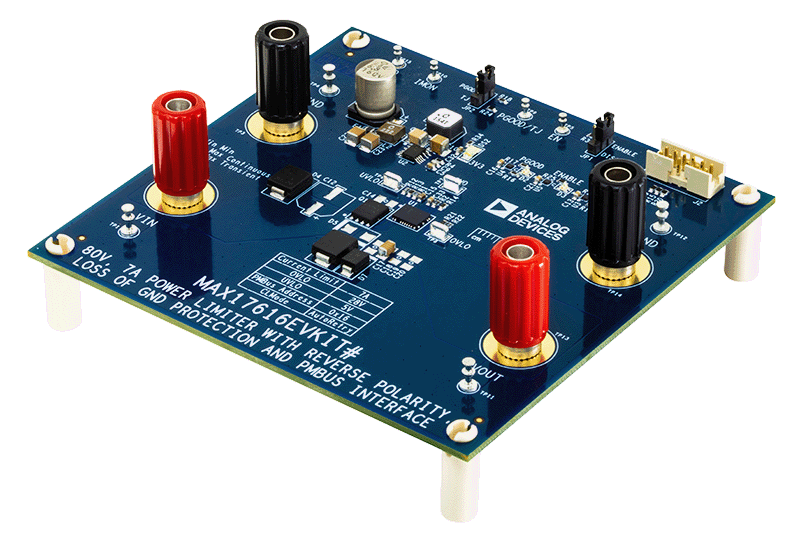

MAX17616/MAX17616A 为系统提供高度灵活、可编程的保护边界，防止输入电压故障和输出过流故障。通过具有低导通电阻（典型值 20mΩ）的内部 nFET，输入电压故障（正极性）可受到高达 +80V（无反向电流保护）/+75V（有反向电流保护）的保护。该套件通过使用外部分压器，具有可编程欠压锁定 (UVLO) 阈值。MAX17616 具有可编程过压锁定 (OVLO) 功能，而 MAX17616A 通过 OVFB 引脚提供可编程输出电压钳位功能，该功能在输入瞬态浪涌事件期间具有输出电压限制调节功能。输入欠压和过压保护 (MAX17616)/输出电压钳位功能 (MAX17616A) 可在 3V 至 80V 全工作范围内进行编程。

输入反极性保护是使用由器件控制的外部 nFET 实现的。反向极性电压保护的幅度取决于工作加载总线电压 (V_OUT) 和外部 nFET 的电压阻断能力。例如，对于低至 -55V 输入范围 (V_OUT = 30V) 的保护，需要一个额定电压为 85V 的外部 nFET。可选的反向电流保护也需要使用外部 nFET。当与反向保护外部 nFET (Q1) 一起使用时，该器件通过关闭 Q1 来防止反向电流从负载流向电源。反向电流保护功能的反向电流阈值和正向偏置特性经过调整，可实现适合 OR-ing 和电源多路复用器应用的理想二极管功能。如果不需要反极性保护和反向电流保护，则必须将 SN 和 GN 引脚连接至 IN。该套件能够承受输出端子接线错误导致的意外反极性应用。

通过将电阻从 SETI 引脚连接到 GND，可以对设备的电流限制进行编程。限流值可在 0.7A 至 7.0A. 范围内进行编程设置。当流过器件的电流达到或超过设定的电流限值时，内部 nFET 的电阻会进行调节以限制电流。该器件提供三种限流行为模式：连续、自动重试和闩锁模式。此外，该套件允许在启动事件期间可编程启动时的涌入限流值，以防止来自限制性电源的涌入电流流入电容或负阻抗输出负载。

IMON 引脚呈现的电流与正常运行下的器件电流成比例。IMON 引脚与 IMON 电阻（位于 IMON 和 GND 之间）一起产生与器件电流成比例的电压。监控系统可以读取该电压来记录设备的瞬时电流。在 IMON 和 GND 之间放置一个 100nF 陶瓷电容。

可以通过控制器监控系统启用输入 EN 来打开或关闭该设备。这允许控制器监控系统打开或关闭向连接负载的电力输送。

该套件提供接地失效保护，在发生接地失效故障事件期间，即安全接地保险丝在冗余安全应用中断开时，能够安全地关闭套件操作。

该设备提供状态公告信号 (SMBALERT) 来指示操作和故障信号。该设备还提供电源良好信号 (PGOOD/TJ)，可供监控系统使用来启用/禁用下游负载。PGOOD/TJ 是开漏引脚，需要外部上拉电阻连接至相应的系统接口。

该器件提供可编程输出欠压检测阈值，用于控制输出电压降至 OUTUV 上升阈值以下后的重启响应。该套件还提供内部热关断保护以防止功耗过大。

该设备提供与 PMBus 兼容的串行外设接口，带有控制设备操作和观察系统级参数的命令。

应用

• 输入电压和输出过流保护
• 接地失效保护
• 浪涌保护
