LTM4709

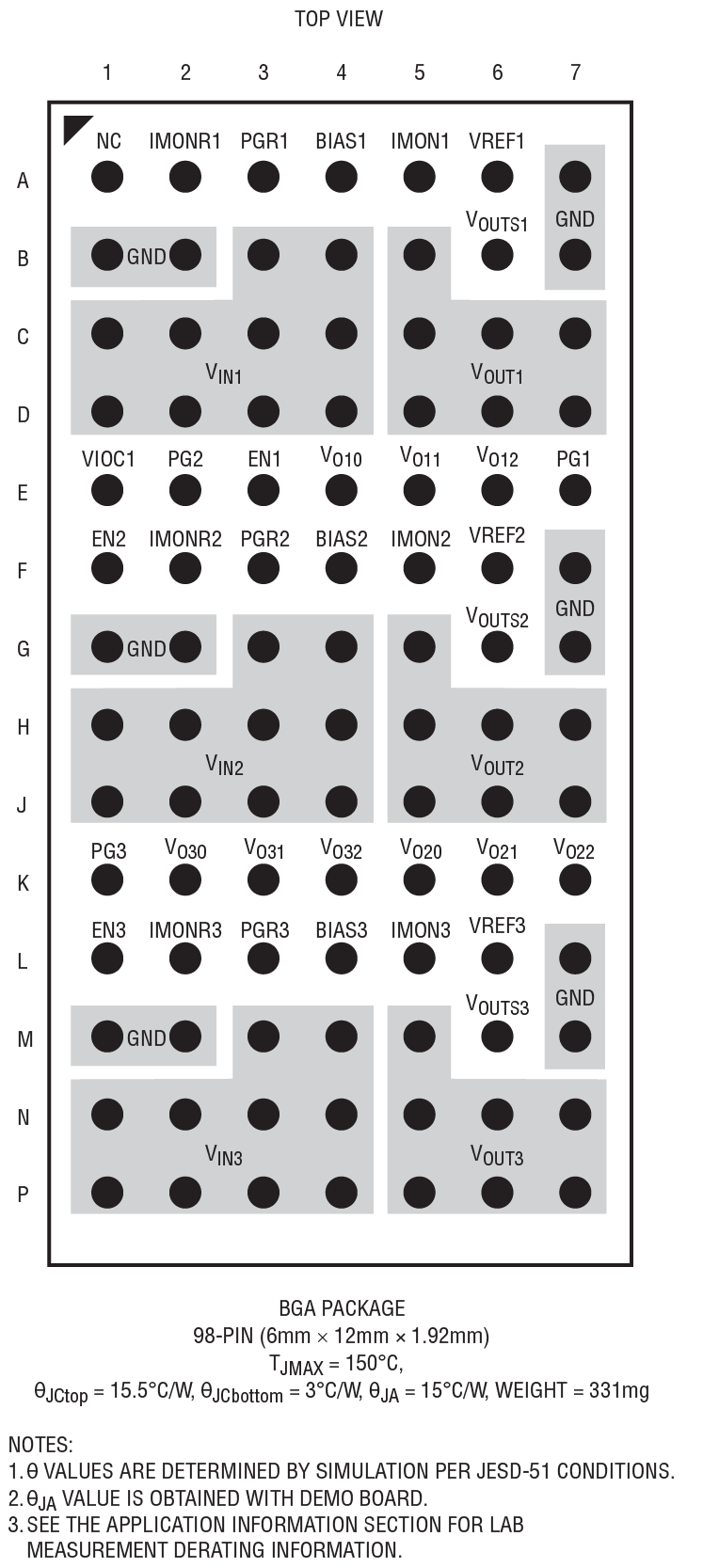

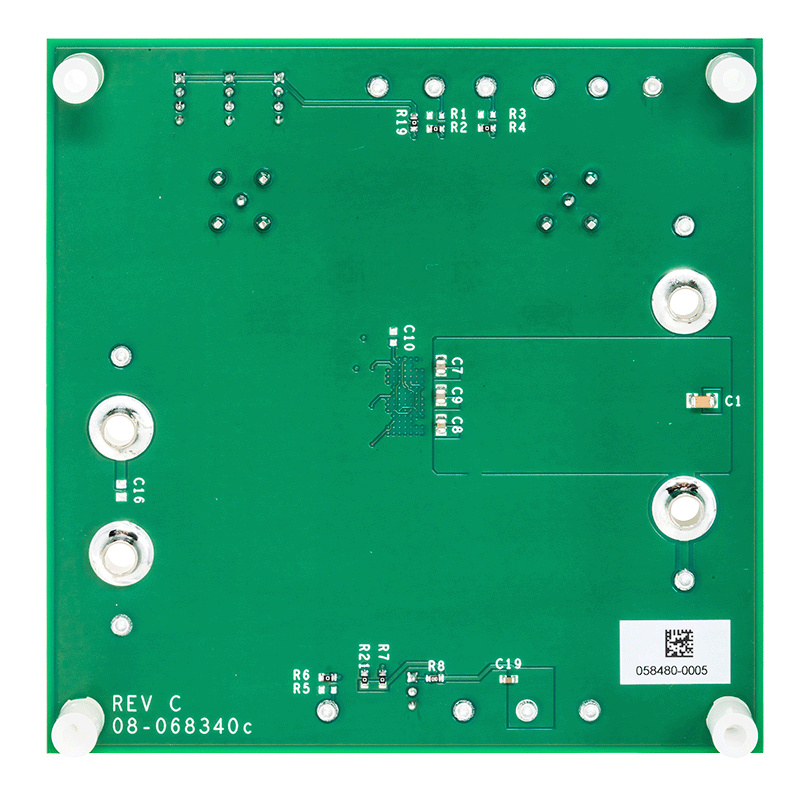

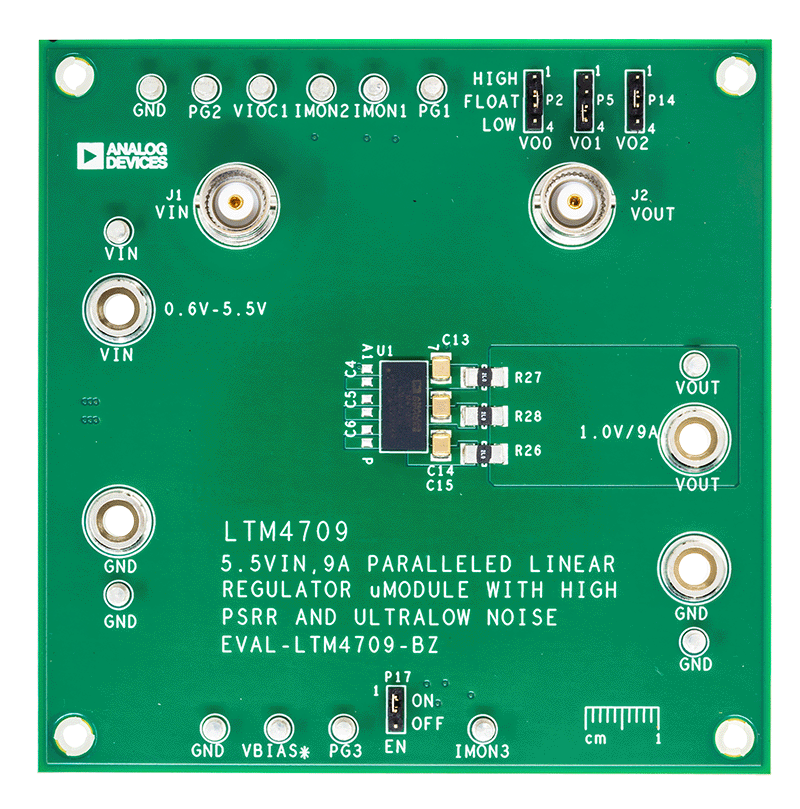

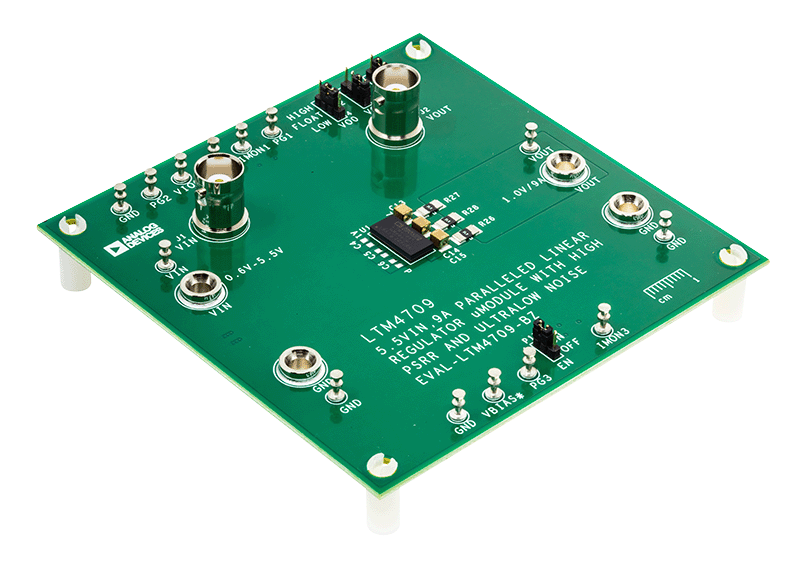

EVAL-LTM4709-BZ 评估板采用 LTM®4709，这是一款三重 3A、超低噪声、高电源电压抑制比（PSRR）和超快 μ模块^® 线性稳压器，具有可配置输出阵列。输入电压 (V_IN) 范围为 0.6V 至 5.5V。电路中配有跳线，用于设置 3 位三级数字码，进而确定在 0.5V 至 4.2V 范围内预编程的输出电压 (V_OUT)。由于 LTM4709 配置为单输出，因此最大输出电流为 9A。EVAL-LTM4709-BZ 要求外部偏置电压 (V_BIAS) 至少比 V_OUT 高 1.2V，且介于 2.375V 和 5.5V 之间。

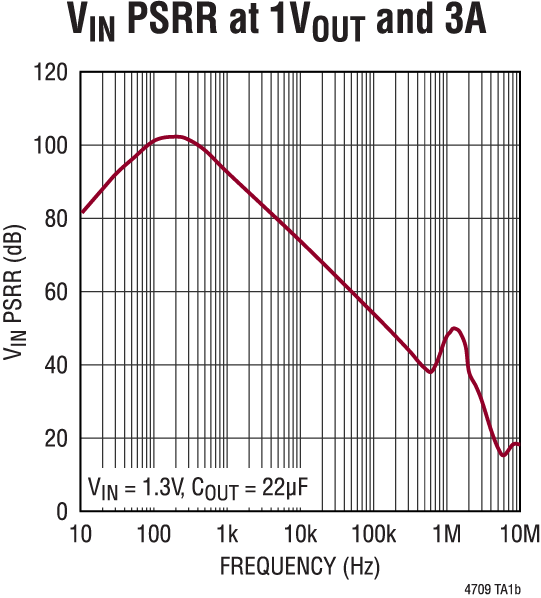

EVAL-LTM4709-BZ 的 LTM4709 仅需少量外部组件，因此简化了电路设计，并显著减小解决方案尺寸。可选择的外部元件和精心设计的 PCB 有助于优化噪声、PSRR、负载瞬态响应和 V_OUT 调节性能。LTM4709 仅需陶瓷电容用于电源输入和电源输出。选择 22μF 电容用于电路输出旨在实现高频 PSRR 性能，同时尽可能减少负载瞬态期间的 V_OUT 偏差。

LTM4709 中用于旁路 V_IN 电源的电容以及相应的 V_IN PCB 布局都会影响 PSRR 性能（参见优化 PSRR 性能：PCB 布局输入走线部分了解更多信息）。EVAL-LTM4709-BZ 通过 4.7μF 电容对 VIN 电源进行去耦（有关 V_IN 所需的最小电容值，请参阅 LTM4709 数据手册）。请注意，选用 220μF 大容量钽聚合物电容可进一步降低负载瞬态期间的 V_IN 变化，并减少感应输入电源线可能引起的输入电压振铃。

LTM4709 配有精密电流监控器，能够为能源管理系统提供高精度电流监控，实现限流。IMONn 端子可用于每个通道的电流监控。IMONn 电压是用于编程限流的电阻值与 IMONn 引脚电流值（输出电流的 1/3000）的乘积。默认情况下，EVAL-LTM4709-BZ 每个通道的限流值为 3.3A，IMONRn 接地。不过，通过浮动 IMONRn 并在 IMONn 与 GND 之间连接电阻，可对自定义限流水平进行编程。当 IMONn 电压为 1V 时，将触发外部编程限流。EVAL-LTM4709-BZ 上有一个电源跳线 (P17)，可用于将 EN 引脚连接到 V_BIAS 以打开输出，或者，也可以将其接地来禁用输出。每个通道都有一个 PGn 端子，当 PGRn 连接至 BIAS 时，该端子通过 100kΩ 电阻上拉至 VBIAS。PGn 由开漏 N 通道金属氧化物半导体 (nMOS) 输出下拉，用于指示稳压器输出状态和其他故障模式。电压输入输出控制 (VIOC1) 端子可进行连接，用于自动调节 LTM4709 的输入和输出电压差，将压差调节为固定值。

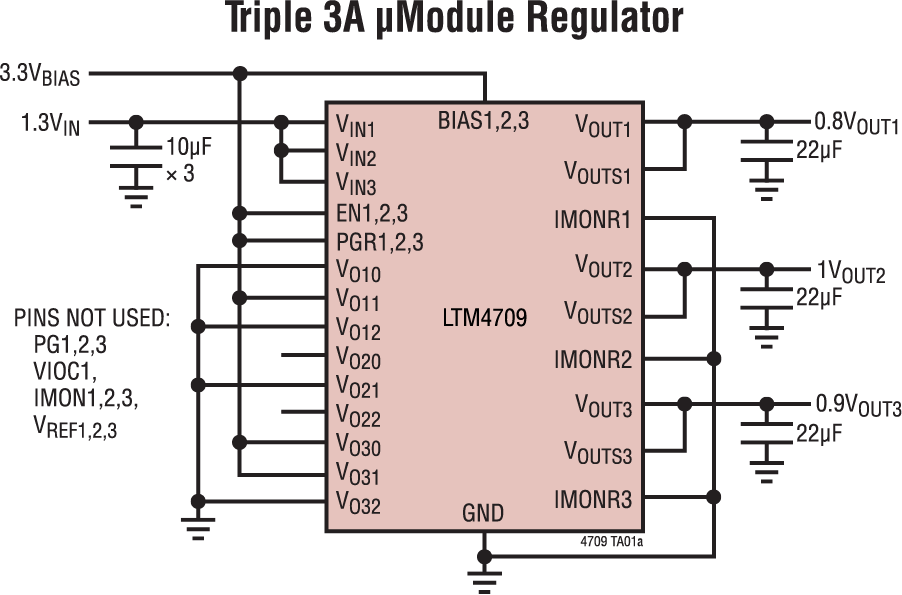

对于需要多个输出的应用，LTM4709 的每个通道都可以独立存在。DC3211A  板是 LTM4709 的三重 3A 应用的一个示例。

在使用或修改 EVAL-LTM4709-BZ 之前，必须仔细阅读本演示手册和 LTM4709 数据手册。

演示电路3211A内置LTM4709，这是一款三通道3A、超低噪声、高PSRR和超快速μModule^®线性稳压器，具有可配置输出阵列。输入电压(V_INn)范围为0.6V至5.5V。电路中配有跳线，用于设置3位三级编码，进而确定在0.5V至4.2V范围内预编程的输出电压(V_OUTn)。每通道最大输出电流为3A。DC3211A要求外部偏置电压(V_BIASn)至少比V_OUTn高1.2V，且介于2.375V和5.5V之间。

DC3211A的LTM4709仅需少量外部组件，因此简化了电路设计，并显著减小解决方案尺寸。正确选择外部元件，精心设计印刷电路板(PCB)，均有助于优化噪声、电源抑制比(PSRR)、负载瞬态响应和V_OUTn调节性能。LTM4709仅需陶瓷电容用于电源输入和电源输出。选择22μF电容用于电路输出旨在实现高频PSRR性能，同时尽可能减少负载瞬态期间的V_OUTn偏差。

LTM4709中用于旁路V_INn电源的电容以及相应的V_INn PCB布局都会影响PSRR性能（参见优化PSRR性能：PCB布局输入走线部分了解更多信息）。DC3211A通过4.7μF电容对V_INn电源进行去耦（有关V_INn所需的最小电容值，请参阅LTM4709数据手册）。请注意，选用220μF大容量钽聚合物电容可进一步降低负载瞬态期间的V_INn变化，并减少感应输入电源线可能引起的输入电压振铃。

LTM4709配有精密电流监控器，能够为能源管理系统提供高精度电流监控，实现限流。IMONn端子可用于每个通道的电流监控。IMONn电压是用于编程限流的电阻值与IMONn引脚电流值（输出电流的1/3000）的乘积。默认情况下，DC3211A每个通道的限流值为3.3A，IMONRn连接至GND。不过，通过浮动IMONRn并在IMONn与GND之间连接电阻，可对自定义限流水平进行编程。当IMONn电压为1V时，将触发外部编程限流。

DC3211A提供ENn跳线（JP1、JP2、JP3），可将每个通道的ENn引脚连接至VBIASn以接通输出，或接地以禁用输出。每个通道都有一个PGn端子，当PGRn连接至BIAS时，该端子通过100k电阻上拉至V_BIASn。PGn由开漏n沟道金属氧化物半导体(nMOS)输出下拉，用于指示稳压器输出状态和其他故障模式。电压输入输出控制(V_IOC1)端子可进行连接，用于自动调节LTM4709的输入和输出电压差，将压差调节为固定值。

在使用或修改演示电路DC3211A之前，必须仔细阅读本演示手册和LTM4709数据手册。
