LTM4664

推荐新设计使用

具有数字电源系统管理功能的 54VIN 双路 25A、单路 50A µModule 稳压器

数据手册 (Rev. B) 产品选型表
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 可扩展至 300A 的完整 48V 输入低电压双路 25A 电源
  • 具有用于补偿、控制和监视的数字接口的双路模拟环路
  • 输入电压范围：30V 至 58V
  • 输出电压范围：0.5V 至 1.5V
  • 输出电流回读精度为 ±3％（–20° 至 125°C）
  • 50A 时 48V 至 1V 电压下的效率为 88%
  • 整个温度范围内的输出电压精度为 ±0.5%
  • 400kHz PMBus 兼容 I2C 串行接口
  • 16mm × 16mm × 7.72mm BGA 封装
LTM4664
具有数字电源系统管理功能的 54VIN 双路 25A、单路 50A µModule 稳压器
LTM4664 Application Circuit LTM4664 Pin Configuration LTM4664 Performance Graph
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

软件资源

器件驱动器 1

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • LTM4664

LTpowerPlay®

LTpowerPlay®是一款功能强大且基于Windows的开发环境，支持凌力尔特的数字电源系统管理(PSM)产品。

打开工具
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC2672A-A

LTM4664 演示板 | 具有数字电源系统管理功能的 48VIN 双路 25A μModule 稳压器

立即购买 更多内容

产品详情

演示电路 2672A-A 是一款完整的非隔离式48V输入、双输出、高效率、高密度 µModule 稳压器，输入范围为30V至58V。每个输出可提供最大 25A 负载电流。该演示板具有 LTM4664 µModule 稳压器，这是一款双路 25A 或单路 50A 的降压型稳压器，具有数字电源系统管理功能。有关更多详细信息，请参阅 LTM4664 数据手册。

DC2672A-A 上电至默认设置，并根据配置电阻器产生功率，无需任何串行总线通信。这样可轻松评估DC/DC转换器。如需全面了解该器件的广泛电源系统管理功能，请将GUI软件 LTpowerPlay™ 下载到 PC 上，并使用 ADI 的 I2C/SMBus/PMBus 加密狗DC1613A连接到电路板。LTpowerPlay 允许用户重新配置联机器件，将配置存储在EEPROM中，并查看电压、电流、温度和故障状态的遥测功能。


eval board
schematic 2
DC2672A-B

LTM4664 Demo Board | 48VIN, Single 50A μModule Regulator With Digital Power System Management

立即购买 更多内容

产品详情

Demonstration circuit 2672A-B is a complete non-isolated 48V input, dual-phase single output, high efficiency, high density µModule regulator with 30V to 58V input range. The output can supply 50A maximum load current. The demo board has a LTM4664 µModule regulator, which is a dual 25A or single 50A step-down regulator with digital power system management. Please see LTM4664 datasheet for more detailed information.

DC2672A-B powers up to default settings and produces power based on configuration resistors without the need for any serial bus communication. This allows easy evaluation of the DC/DC converter. To fully explore the extensive power system management features of the part, download the GUI software LTpowerPlay™ onto your PC and use ADI’s I2C/SMBus/PMBus dongle DC1613A to connect to the board. LTpowerPlay allows the user to reconfigure the part on the fly and store the configuration in EEPROM, view telemetry of voltage, current, temperature and fault status.

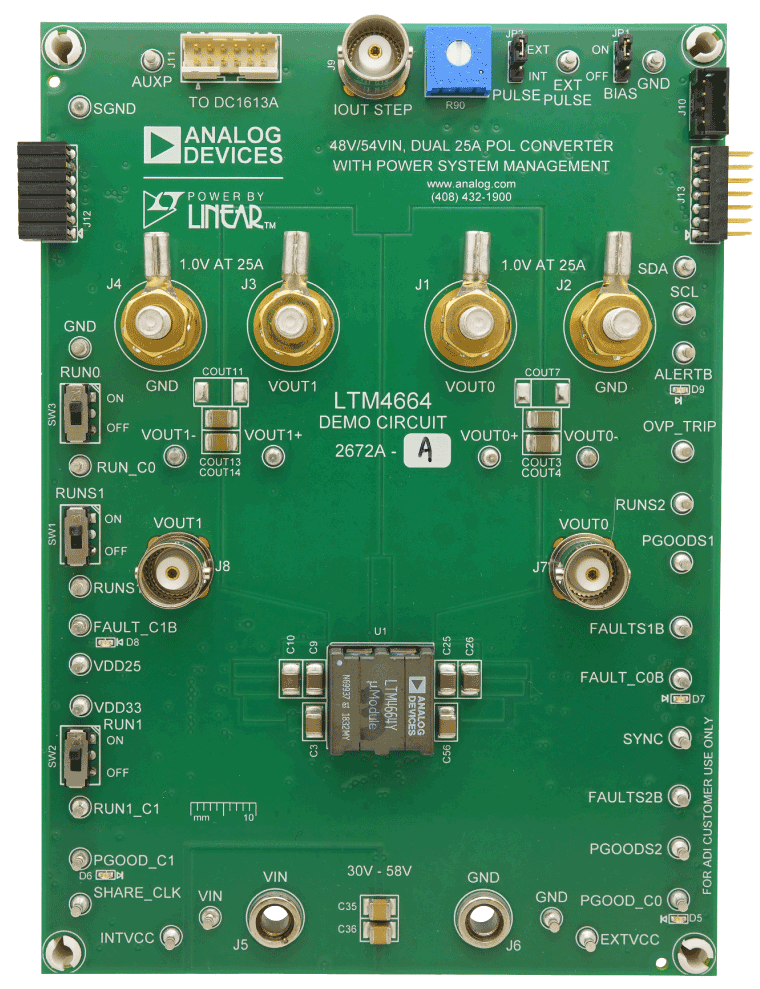

DC2672A-A
LTM4664 演示板 | 具有数字电源系统管理功能的 48VIN 双路 25A μModule 稳压器
DC2672A-A Image

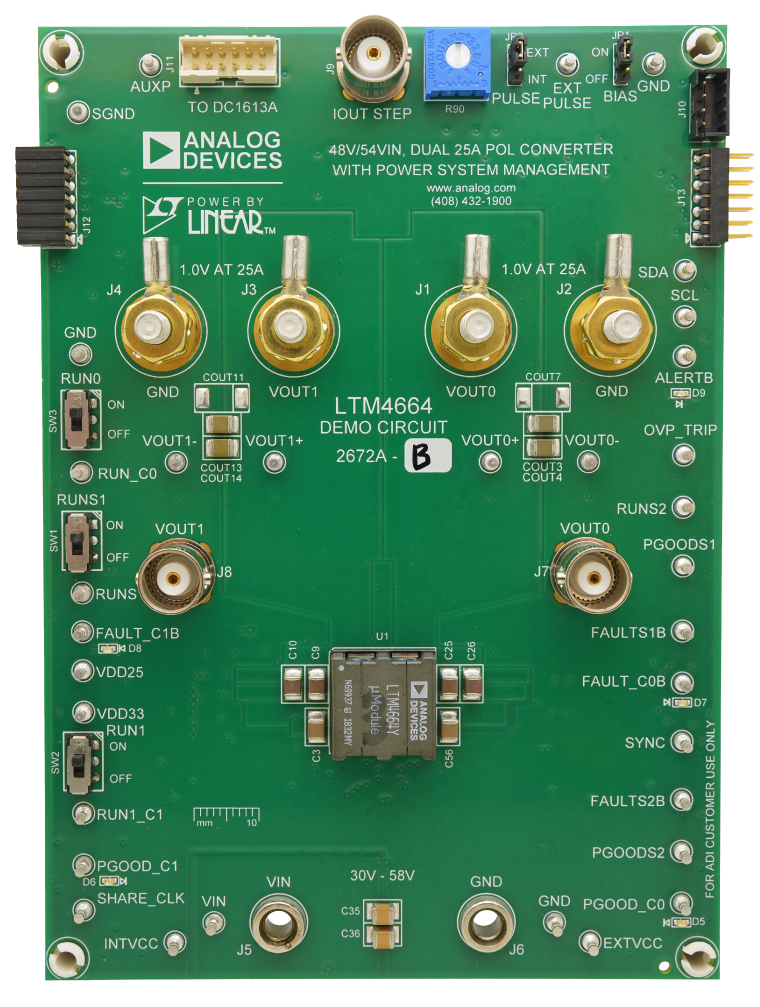

DC2672A-B
LTM4664 Demo Board | 48VIN, Single 50A μModule Regulator With Digital Power System Management
DC2672A-B-image
