  • 完整的无线电源接收器、
    锂离子充电器和 PowerPath™ 控制器
  • 无线输入功率控制和整流
  • 宽带无线电源频率：
    DC 至 >10MHz
  • 引脚可选充电电流：
    10mA/25mA/50mA/100mA
  • 引脚可选充电电压：
    4.0V/4.1V/4.2V/4.35V
  • 引脚可选低电池断开：
    2.7V/3.2V
  • 在断开/运输模式下具有
    零电池漏电流
  • 通过引脚可选使能提供
    低电池预充电电流
  • 通过 NTC 输入实现温度合格的充电
  • 安全充电终止计时器
  • 微小的整体解决方案尺寸，极少外部元件
  • 小尺寸耐热性能增强型
    12 引脚 2mm × 2mm LQFN 封装
LTC4124
具低电池电量断接功能的 100mA 无线锂离子电池充电器
LTC4124 Application Circuit LTC4124 Application Circuit LTC4124 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 4

技术文章 2

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • LTC4124
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
DC2770A-A-KIT

LTC4124/LTC4125 50mA 无线锂离子充电器演示套件

立即购买 更多内容

产品详情

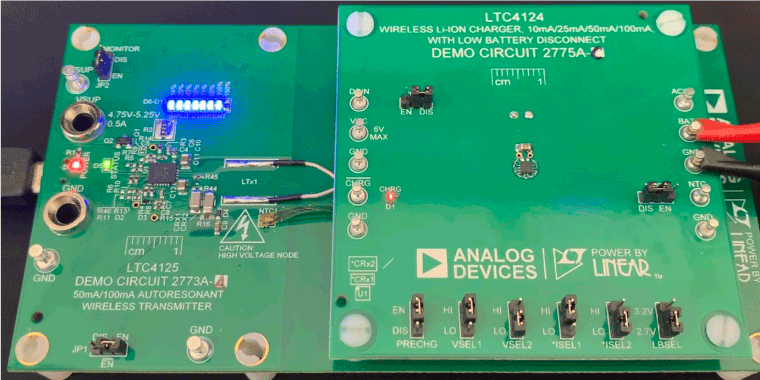

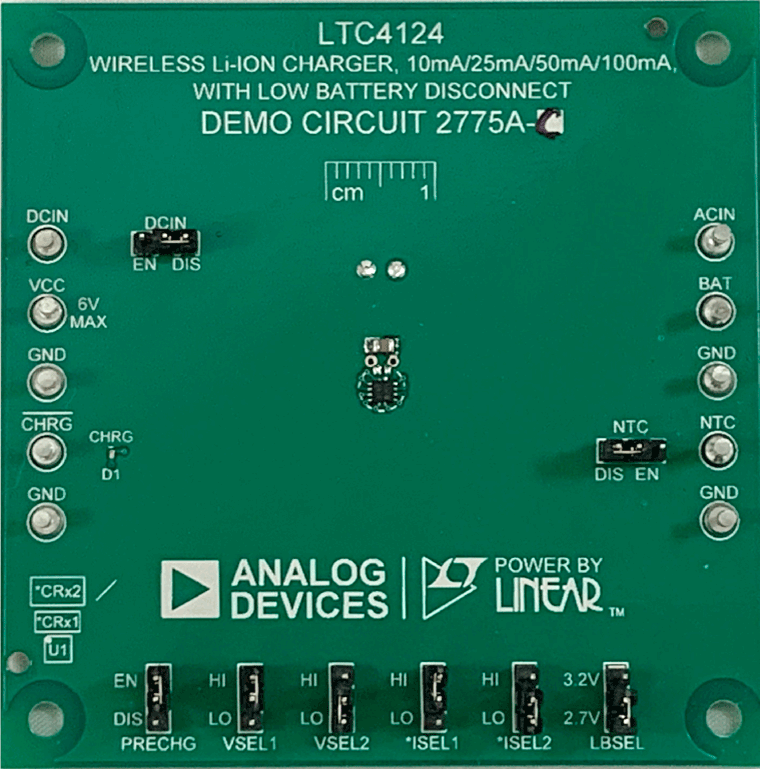

DC2770A-A-KIT是包含DC2773A-A变送器板（采用LTC4125）和DC2775A-C（采用LTC4124）的套件。DC2775A-C接收器板能够以高达50 mA的电流为单节锂离子电池充电，发射线圈和接收线圈之间的空气间隙为3.0 mm至5.0 mm。DC2773A-A变送器板通过LTC4125支持异物检测。

eval board
schematic 3
schematic 4
DC2769A-B

LTC6990/LTC4124 演示板 | 25mA 无线锂离子电池充电器演示套件

立即购买 更多内容

产品详情

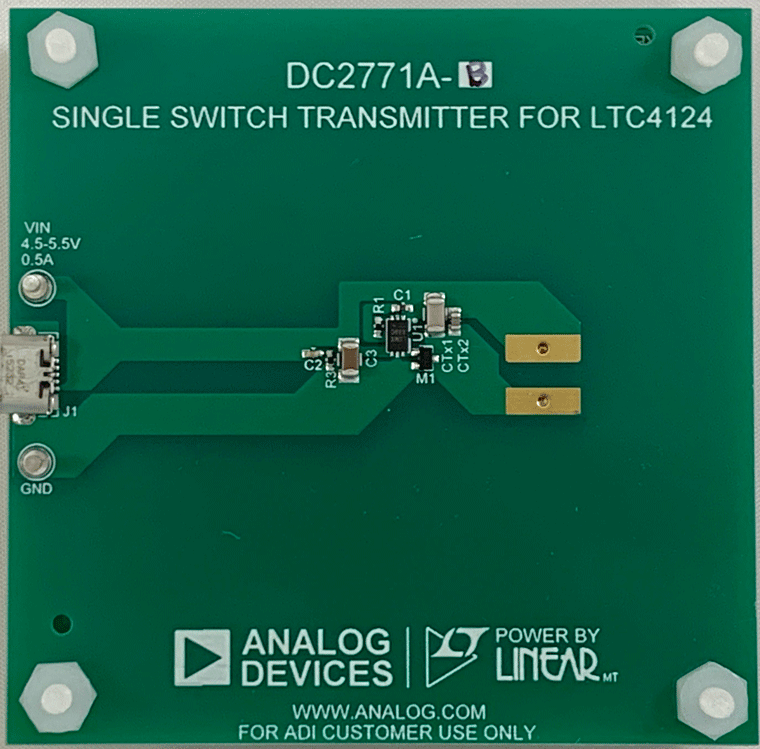

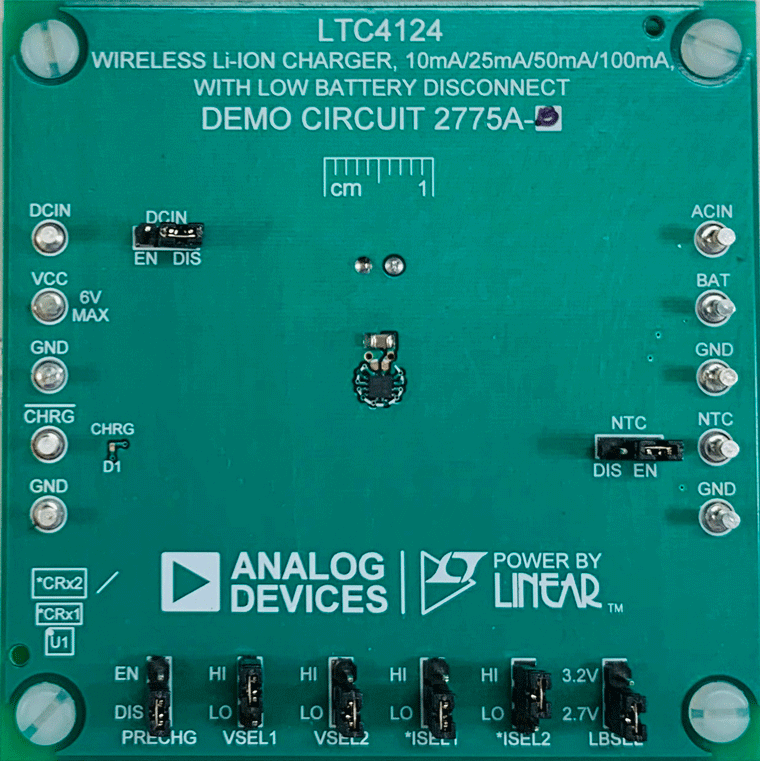

DC2769A-B-KIT是一款DC2771A-B发射器板（内置LTC6990）和DC2775A-B（内置LTC4124）套件。DC2775A-B接收器可在最高25mA的电流下对单个锂离子电池充电，发射和接收线圈之间的气隙为2mm至5mm。

eval board
schematic 5
schematic 6
schematic 7
DC2769A-A

LTC6990/LTC4124 演示板 | 10mA 无线锂离子电池充电器演示套件

立即购买 更多内容

产品详情

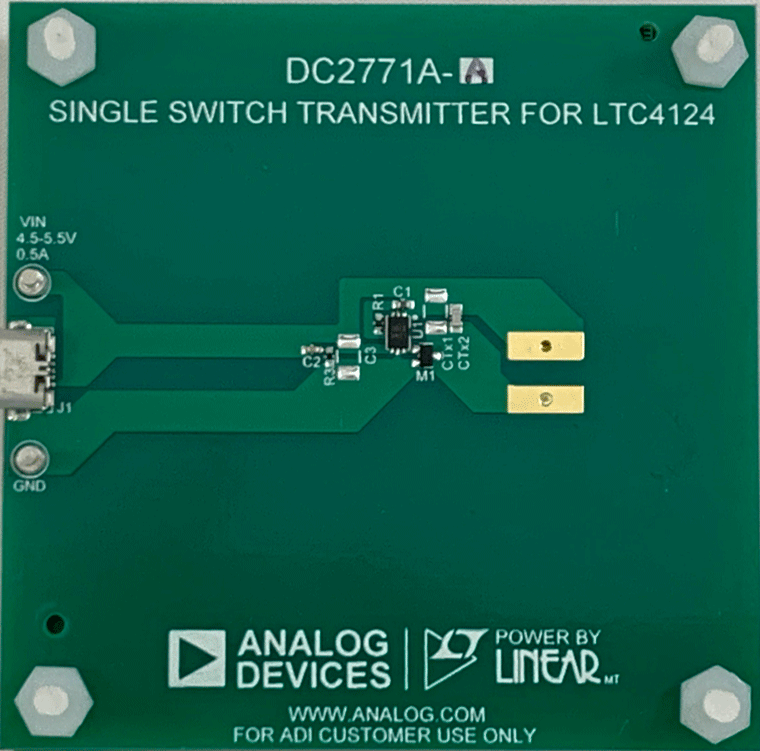

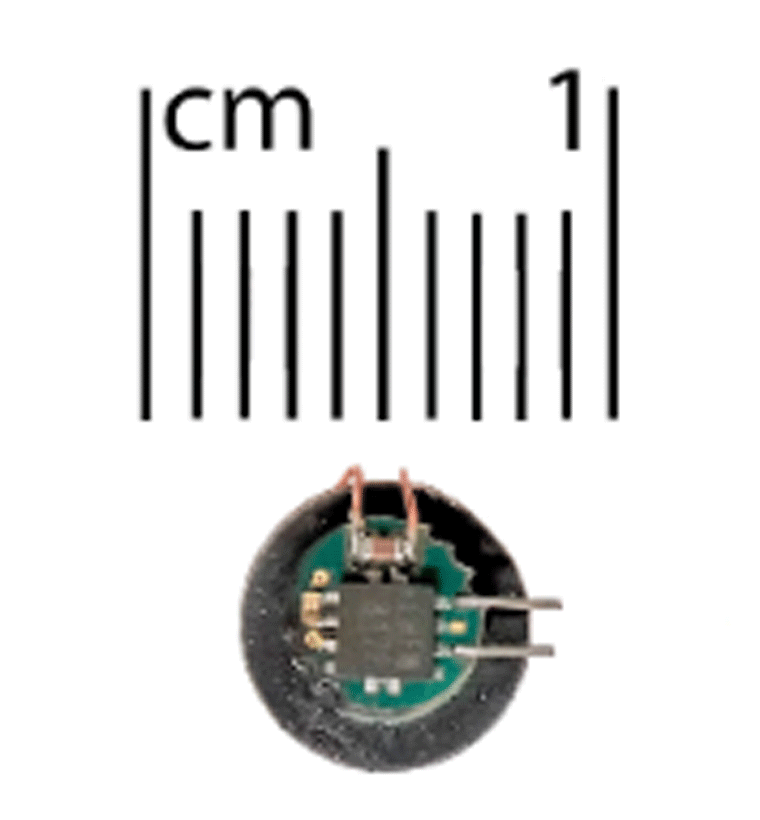

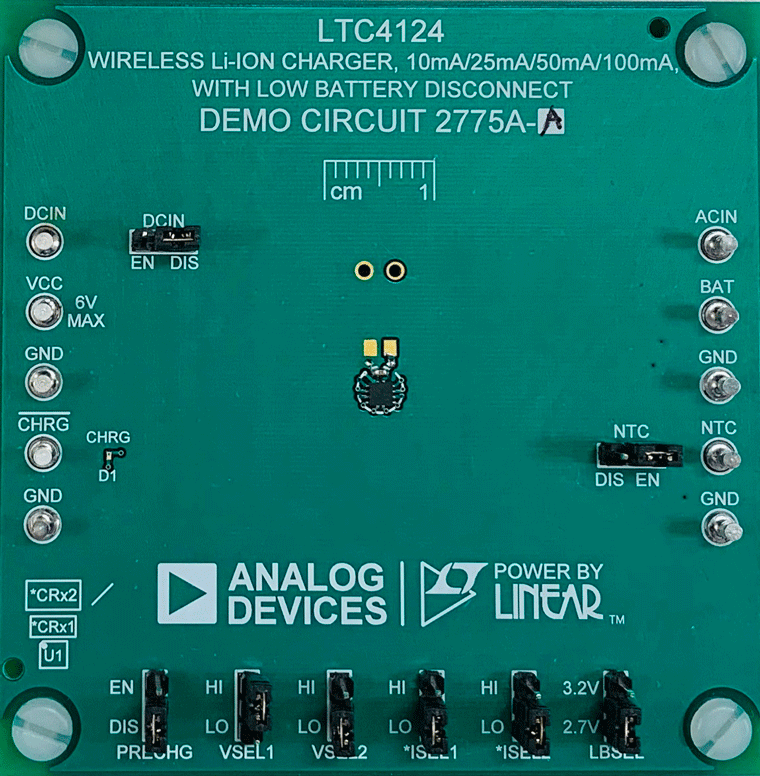

DC2769A-A-KIT套件包含DC2771A-A发射器板（内置LTC6990）、DC2775A-A（内置LTC4124）以及针对具体应用的DC2774A接收器板（内置LTC4124）。DC2775A-A接收器可在最高10mA的电流下对单个锂离子电池充电，发射和接收线圈之间的气隙为0.5mm。

eval board
schematic 8
schematic 9
schematic 10
DC2770A-B-KIT

LTC4124/LTC4125 100mA无线锂离子充电器演示套件

立即购买 更多内容

产品详情

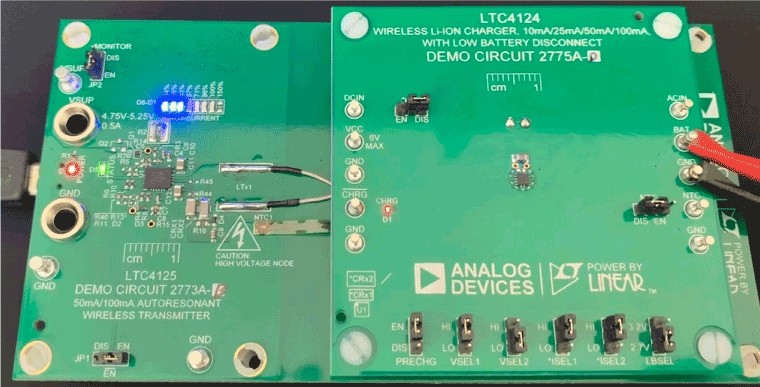

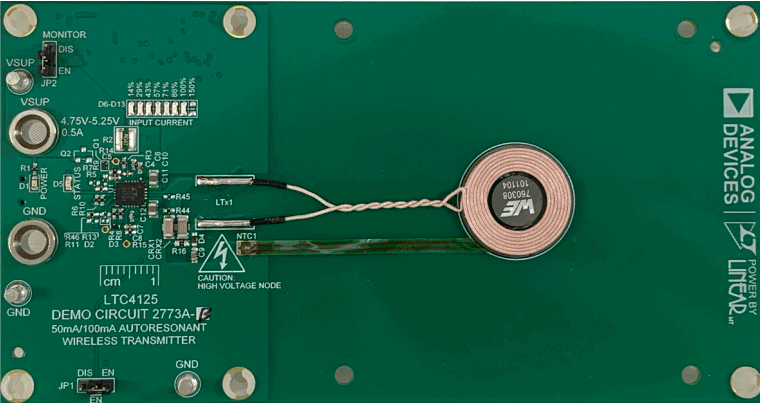

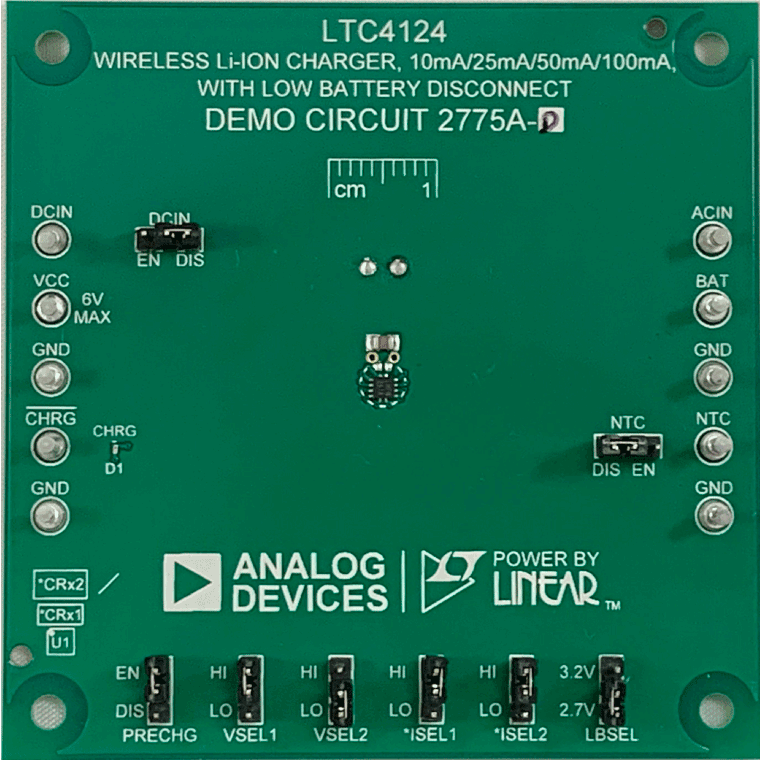

DC2770A-B-KIT是包含DC2773A-B变送器板（采用LTC4125）和DC2775A-D（采用LTC4124）的套件。DC2775A-D接收器板能以高达100 mA的电流为单个锂离子电池充电，发射和接收线圈之间的空气间隙为3.0 mm至5.0 mm。DC2773A-B变送器支持通过LTC4125实现较佳功率搜索和异物检测功能。

DC2770A-A-KIT
LTC4124/LTC4125 50mA 无线锂离子充电器演示套件
DC2770A-A-KIT Image DC2770A-A-KIT Image
DC2769A-B
LTC6990/LTC4124 演示板 | 25mA 无线锂离子电池充电器演示套件
DC2769A-B-KIT Image DC2769A-B-KIT Image
DC2769A-A
LTC6990/LTC4124 演示板 | 10mA 无线锂离子电池充电器演示套件
DC2769A-A-KIT Image DC2769A-A-KIT Image DC2769A-A-KIT Application Circuit
DC2770A-B-KIT
LTC4124/LTC4125 100mA无线锂离子充电器演示套件
DC2770A-B-KIT Image DC2770A-B-KIT Image DC2770A-B-KIT Image
