LT4322

推荐新设计使用

浮点高电压有源整流器控制器

数据手册 (Rev. 0) 产品选型表

产品模型: 4

Viewing:

产品详情

在整流器应用中使用 N 通道 MOSFET 取代整流二极管
最大程度提高功效比，消除热设计问题
25mV 低正向电压降
宽工作电压范围：9V 至 >500V

宽工作频率范围：直流至 100kHz
为外部 N 通道 MOSFET 驱动器提供 12V 稳压栅极驱动
8 引脚 MSOP 和 8 引脚 3mm x 3mm 可湿性侧面 DFN 封装

参考资料

数据手册 1

LT4322: Floating, High-Voltage Active Rectifier Controller Data Sheet (Rev.0) 04/18/2023

用户手册 2

UG-2095: DC3137A - Evaluating the LT4322, Floating, High-Voltage Active Rectifier Controller (Rev.0) 04/18/2023

UG-2094: DC3117A - Evaluating the LT4322, Floating, High-Voltage Active Rectifier Controller (Rev.0) 04/18/2023

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LT4322RDDM#PBF	8-lead Side Wettable DFN (3 mm x 3 mm x 0.75 mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT4322RDDM#TRPBF	8-lead Side Wettable DFN (3 mm x 3 mm x 0.75 mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT4322RMS8#PBF	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT4322RMS8#TRPBF	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

这是最新版本的数据手册

工具及仿真模型

LTspice 1

LT4322 - Power Monitor, Control, and Protection

LTspice中提供以下器件型号：

LT4322

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

评估浮点高压有源整流器控制器 LT4322 - 半波整流器配置

立即购买更多内容

特性和优点

适用于 LT4322 的功能完备的评估板
高压半波整流
替代直流二极管

产品详情

演示电路 3117A 采用浮点高压有源整流器控制器 LT4322，适用于需要高压线路（直流输出电压高达 170V）整流的应用。虽然所选元件的性能是在 60Hz 频率下进行的优化，但 LT4322 能够在高达 100kHz 的频率下工作。

LT4322 可驱动 N 通道 MOSFET 来执行类似二极管的半波整流功能，但功耗远低于二极管。这种拓扑结构减轻了热量约束，提高了可用的输出电压。与 P 通道拓扑结构相比，N 通道拓扑结构具有多个优点，包括更低的 R_DS(ON)、更小的尺寸，更低的成本和更多的 MOSFET 选择。

作为半波整流器，LT4322 仅需几个基本元件即可工作：一个单 N 通道 MOSFET (M1)、一个存储电容器 (C1B)、一个交流平滑电容器 (C2)、一个栅极电容器 (CG1)；此外，在峰间输入电压超过 60V 的应用中，还需要一个 N 通道耗尽型 MOSFET (M2)。

资料

UG-2094: DC3117A - Evaluating the LT4322, Floating, High-Voltage Active Rectifier Controller (Rev.0)
581.05 K

评估浮动高压有源整流控制器LT4322——全波整流器配置

立即购买更多内容

特性和优点

适用于 LT4322 的功能完备的评估板
高压全波整流
理想二极管电桥
替代肖特基二极管电桥

产品详情

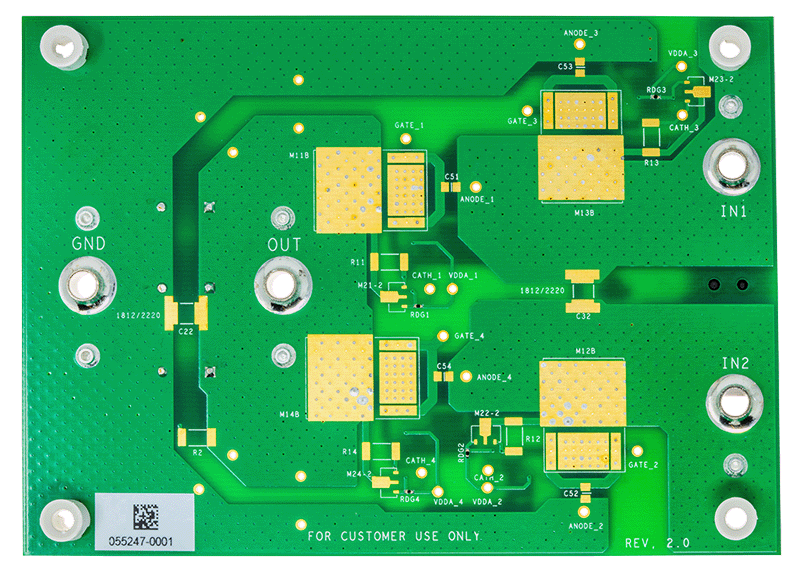

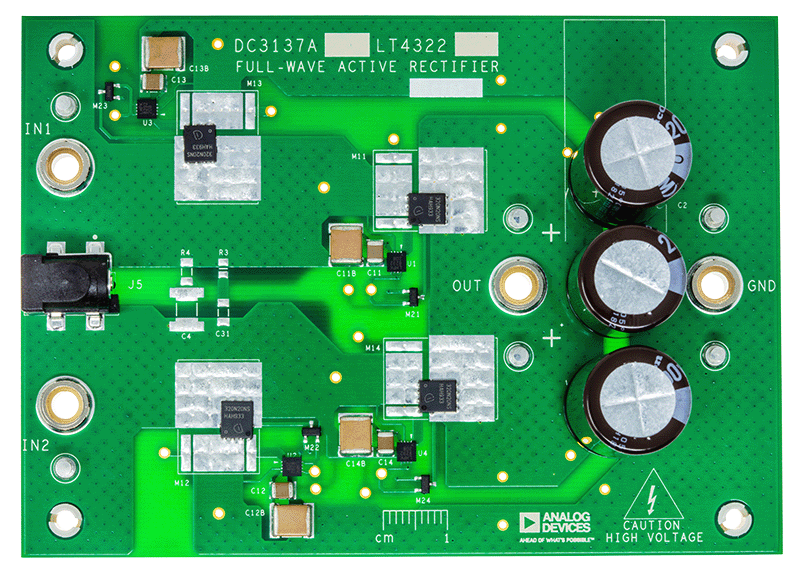

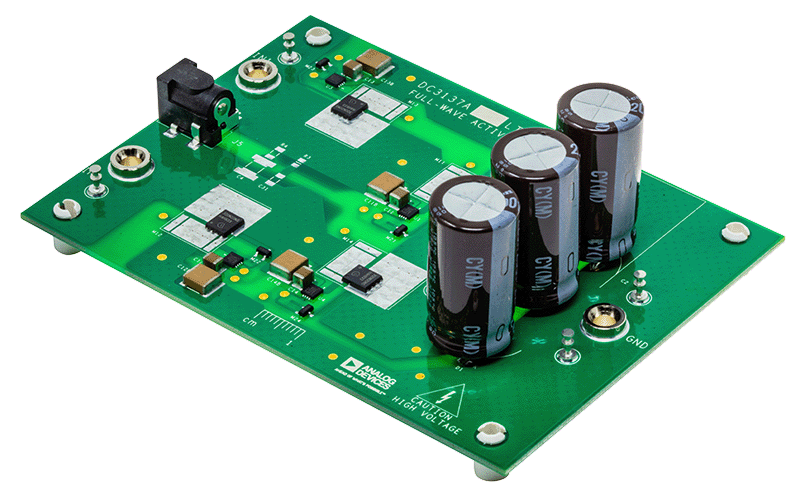

演示电路DC3137A带有浮动高压有源整流控制器LT4322，采用全波整流器配置。它适用于需要高压线路整流且直流输出高达170V的应用。虽然挑选元件的目的是为了优化60Hz的性能，但LT4322能够支持高达100kHz的工作频率。

LT4322驱动一个N沟道MOSFET以执行像二极管一样的功能，但功耗低远远低于二极管。这种拓扑降低了散热限制，同时提高了可用的输出电压。与P沟道拓扑相比，N沟道拓扑具有多项优势，包括R_DS(ON)更低、尺寸更小、成本更低以及MOSFET的选择更广泛。该全波整流器用四个LT4322电路取代了四个二极管。

每个LT4322只需几个基本元件即可工作：单个N沟道MOSFET (M1x)、储能电容(C1xB)、栅极电容(C5x)，在峰峰值输入电压超过60V的应用中还需要N沟道耗尽型MOSFET (M2x)。在大多数应用中，只需要一个输出电容C2来整平输出电压，并确保输出电压纹波保持在用户确定的最大值以下。

资料

UG-2095: DC3137A - Evaluating the LT4322, Floating, High-Voltage Active Rectifier Controller (Rev.0)
710.35 K
