ADL5308
推荐新设计使用快速响应188 dB范围（10 pA至25 mA）对数转换器
- 产品模型
- 2
产品详情
- 快速瞬态响应（IPD从220 μA步进至10 nA）
- 上升/下降时间：<2.4 μs
- 2 dB电气（1 dB光）稳定时间：<3.5 μs
- 平坦的频率响应/无欠冲
- 带宽：IINP = 10nA时为970kHz
- 准确调整对数响应
- 对数斜率： 200 mV/dec
- 对数一致性误差：25°C时为±0.2 dB（IINP从10 nA至1 mA）
- 比率输入用于直接光学增益测量
- 具有可调迟滞和锁存使能的比较器
- I2C 可调
- 自适应光电二极管偏置
- 比较器参考电平
- 所需的外部元件非常少
- 20kHz且IINP = 10nA时PSRR为34dB
- 2 mm × 3 mm、14引脚LGA封装
ADL5308是一款对数跨阻放大器，针对光纤系统中的宽动态范围信号电平监控进行了优化。
它会产生准确的温度补偿输出电压，该电压与引脚INP处的输入电流与基准电流之比的对数成正比。基准电流可以内部生成，也可通过IREF接口（对数比检测）从外部提供。对数斜率和截距均分别准确调整为200 mV/dec和10 pA的标称值。
低阻抗VLOG对数输出具有足够的驱动能力，可以驱动各种模数转换器(ADC)和其他电路，并且可以通过添加驱动FB引脚的电阻分压器来调整其增益
内置快速比较器提供了一种紧凑型解决方案，可将对数输出与外部参考电平进行比较，该外部参考电平可通过I2C编程或通过CREF接口提供。该比较器具有可调迟滞和使用HYST引脚的可选输出锁存功能。
通过PDB引脚支持自适应光电二极管(PD)偏置。在较低的二极管电流下，反向PD偏置保持较小，从而尽可能减少暗电流。输入电流较高时，偏置电压与电流成线性变化关系，以避免因PD饱和造成非线性。起始偏置电平以及较高电流下的比例因子可通过I2C进行配置。
ADL5308的额定工作温度范围为−40°C至+105°C，采用小型2 mm × 3 mm、14引脚LGA封装。
应用
参考资料
数据手册 1
用户手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADL5308ACCZ | 14-Lead LGA (2mm x 3mm x 0.676 mm) | ||
| ADL5308ACCZ-R7 | 14-Lead LGA (2mm x 3mm x 0.676 mm) |
这是最新版本的数据手册
硬件生态系统
评估套件

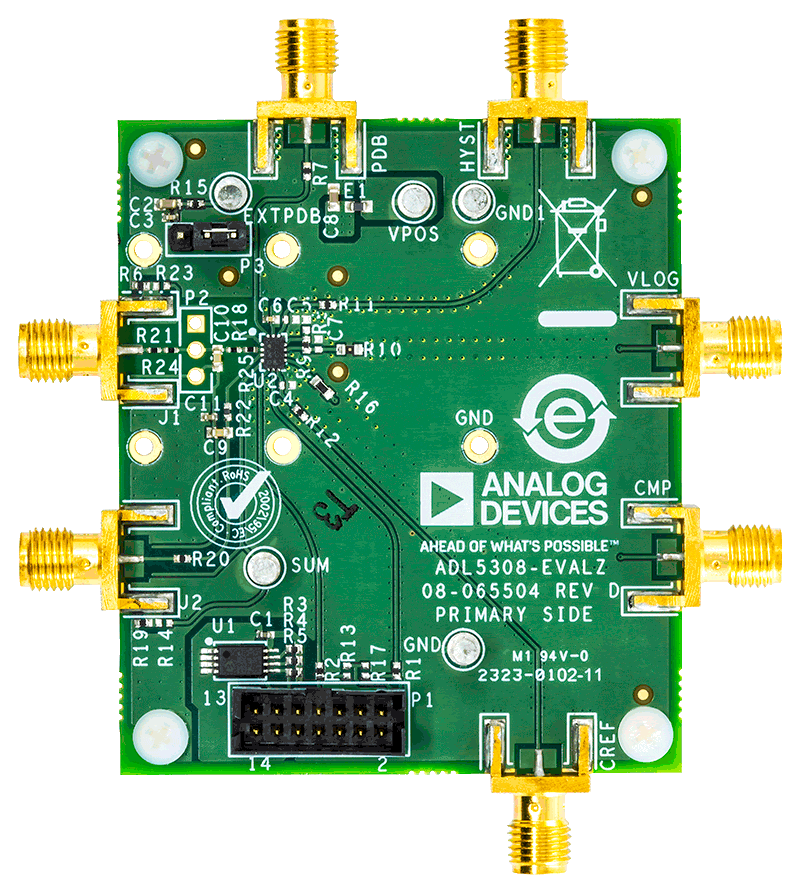

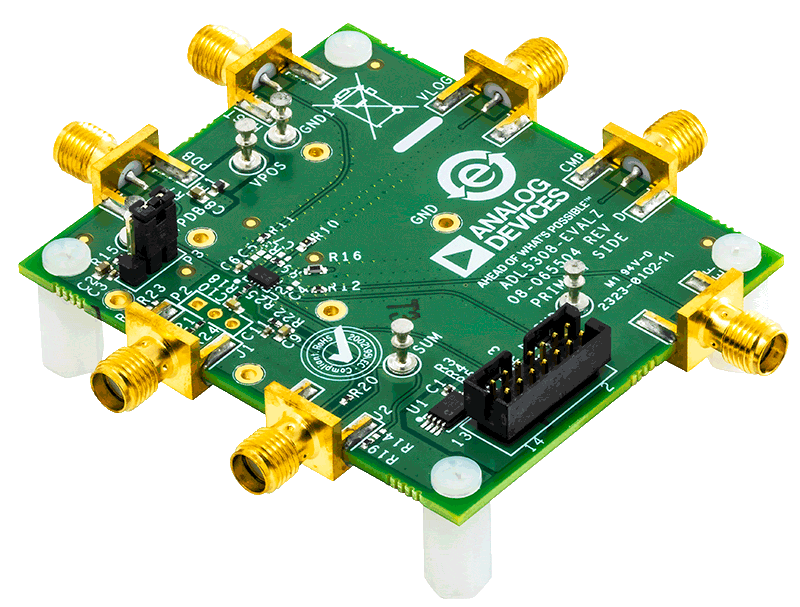

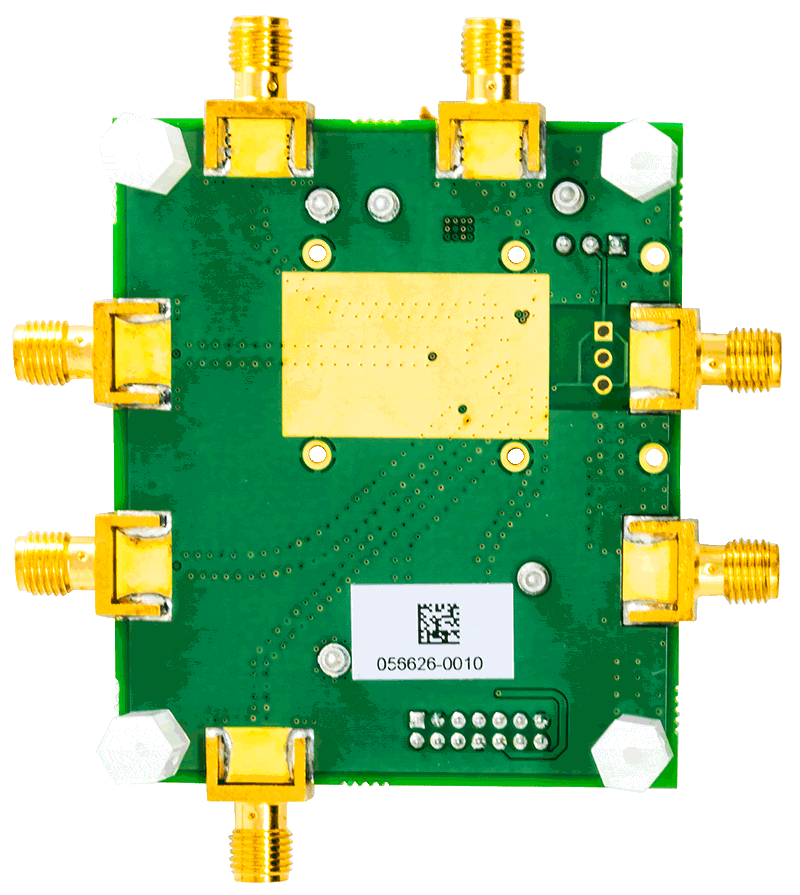

评估ADL5308快速响应188 dB范围（10 pA至25 mA）对数转换器
