製品概要

機能と利点

  • ADSP-SC573 400 ピン 17 × 17 mm BGA
  • 2 GB DDR3 メモリ
  • 128 MB SPI フラッシュ
  • 2 x イーサネット（1 × 10/100、1 × GigE）
  • ADAU1979 クワッド ADC
  • ADAU1962A 12 チャンネル 24 ビット DAC
  • 診断機能付き ADAU1977 クワッド ADC
  • SPDIF 入出力、光および同軸
  • UART
  • 2 CAN トランシーバー + RJ11 コネクタ
  • USB OTG
  • SD/MMC メモリ コネクタ
  • HADC
  • EI3 拡張インターフェース
  • CrossCore® Embedded Studio EZ-KIT のライセンスと ICE-1000 エミュレータ

製品概要

ADSP-SC573 プロセッサは、SHARC® ファミリーの製品です。ADSP-SC573 プロセッサは、SHARC+ デュアルコアおよび arm® Cortex-A5TM コアをベースにしています。ADSP-SC573 SHARC プロセッサは、アナログ・デバイセズのスーパー・ハーバード・アーキテクチャを特長とする DSP の SIMD SHARC ファミリーの製品です。これらの 32 ビット／40 ビット／64 ビット浮動小数点演算プロセッサは、高性能オーディオ／浮動小数点演算アプリケーション用に最適化され、大容量オンチップ・スタティック・ランダム・アクセス・メモリ（SRAM）、入出力（I/O）ボトルネックを解消する複数の内部バス、および革新的なデジタル・オーディオ・インターフェース（DAI）を内蔵しています。SHARC+ コアの新しい機能強化による、キャッシュの強化、分岐予測、およびその他の命令セットの向上—すべて、以前の SHARC 製品との命令セット互換性を維持しながら実現しています。EZ-KIT には、必要なハードウェアがすべて付属しているため、すぐに評価を開始できます。

マーケット＆テクノロジー

対象となる製品

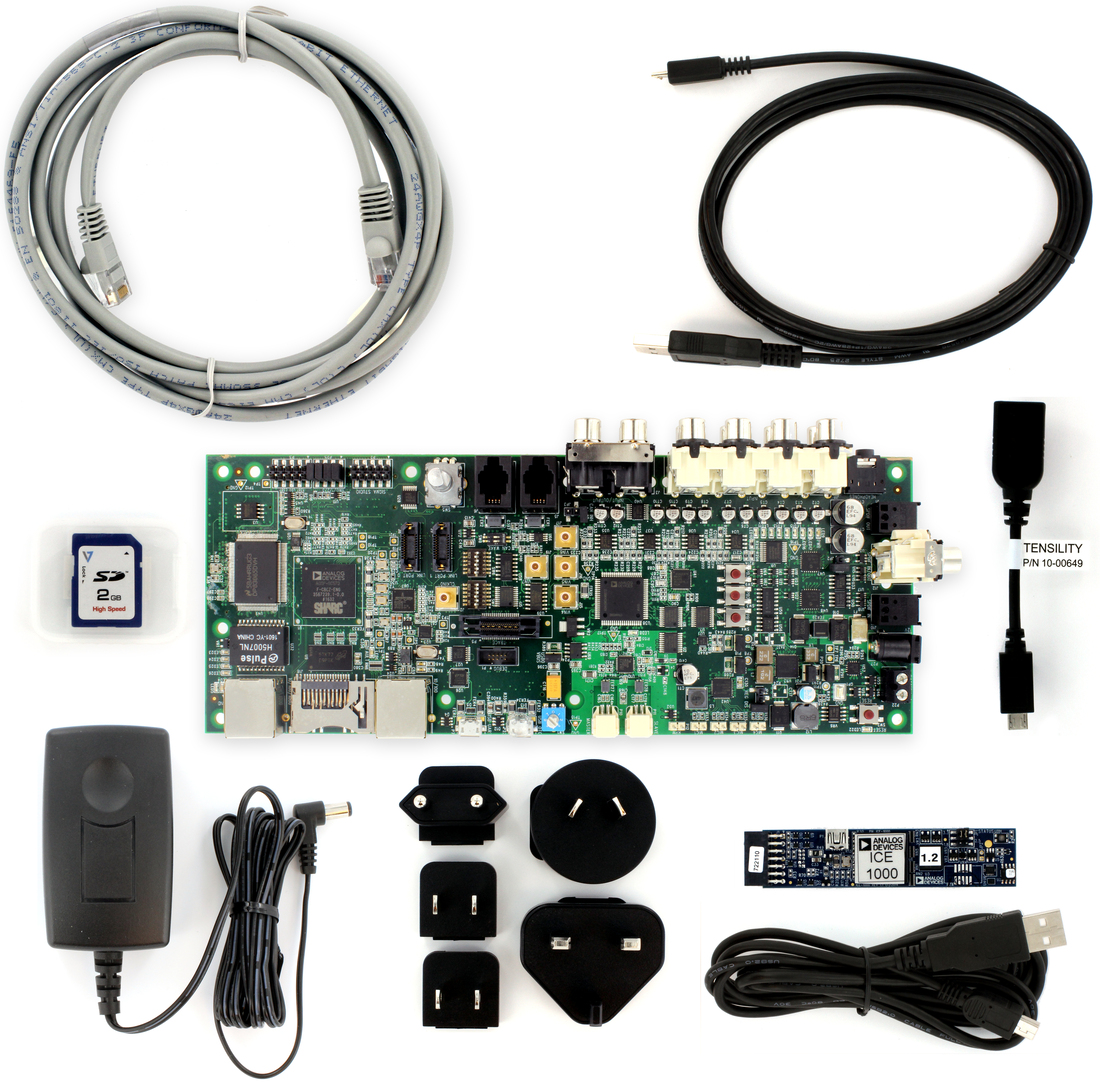

パッケージの内容

ADSP-SC573 EZ-Board パッケージには、次の項目が含まれます。

  • ADSP-SC573 EZ-Board PCB
  • 汎用 5V DC 電源
  • イーサネット・ケーブル
  • USB A/micro B ケーブル
  • USB micro A/A レセプタクル・ケーブル
  • ICE-1000
  • バッグ内のスタンドオフとネジ
  • リリース・ノート
  • 2GB SD カード

推奨システム動作環境

お使いの PC が CCES インストールの以下の最小要件を満たしていることを確認してください。

  • 2 GHz シングルコア・プロセッサ（3.3 GHz デュアルコア以上を推奨）
  • 4 GB RAM（8 GB 以上を推奨）
  • 2 GB の使用可能なディスク領域
  • オープン USB ポート 1 個

注:システム条件の最新情報については、 CrossCore® Embedded Studio Release Notes を参照してください。
