MAX20345EVSYS 評価用ボード | アナログ・デバイセズ

製品概要

機能と利点
製品概要

機能と利点

USB給電オプション
柔軟な構成
バッテリ・シミュレーションを実装
出力電圧測定用の検出テスト・ポイント
Windows^® 8/Windows 10対応グラフィカル・ユーザー・インターフェース（GUI）ソフトウェア
完全実装および試験済み

製品概要

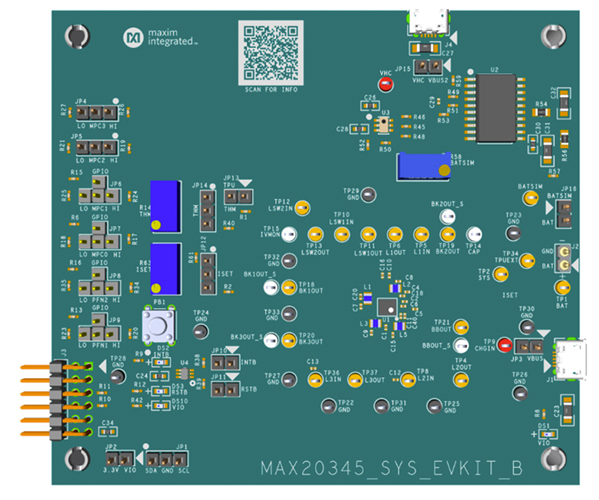

MAX20345の評価用システム（EVシステム）は、ウェアラブル・アプリケーション用の超低消費電力パワー・マネージメントIC（PMIC）であるMAX20345を実証する、完全実装および試験済み回路基板です。

MAX20345は、低電力ウェアラブル・アプリケーションに最適なバッテリ充電管理ソリューションです。このデバイスは、降圧、昇圧、昇降圧、リニアなどの電圧レギュレータと、バッテリ・シール、リニア・バッテリ・チャージャ、スマート電源経路セレクタを備えたバッテリ・マネージメント・ソリューションを内蔵しています。

MAX20345のEVシステムには、MAX20345_SYS_EVKIT_Bボード、PICO2PMB#ボード、および2本のmicro-Bケーブルが付属しています。このEVシステムは、MAX20345AEWN+が実装されています。このデバイスはI²Cインターフェースを介して設定可能で、各種機能の設定およびデバイス状態の読み取りが可能です。アプリケーションからMAXPICO2PMB USB-I²Cアダプタ・ボードにコマンドを送信し、MAX20345を設定します。
