MAX20074EVKIT
MAX20074評価用キット：評価対象：MAX20015、MAX20016、MAX20017、MAX20018、MAX20073、MAX20074
トップへ
製品概要
機能と利点
- 入力電圧範囲：2.7V～5.5V
- 出力電圧範囲：0.5V～3.8V
- 外付け抵抗分圧器で設定、または工場出荷時に事前プログラム
- EVキットの基本構成は1.8V/3A出力に設定
- 高周波数スイッチング（2.2MHz）によりオールセラミック・コンデンサ設計に対応
- 連続出力電流：最大3A
- コンパクトなソリューション・サイズ
- 外部調整可能な出力実装：65mm2
- 事前プログラムの出力実装：55mm2

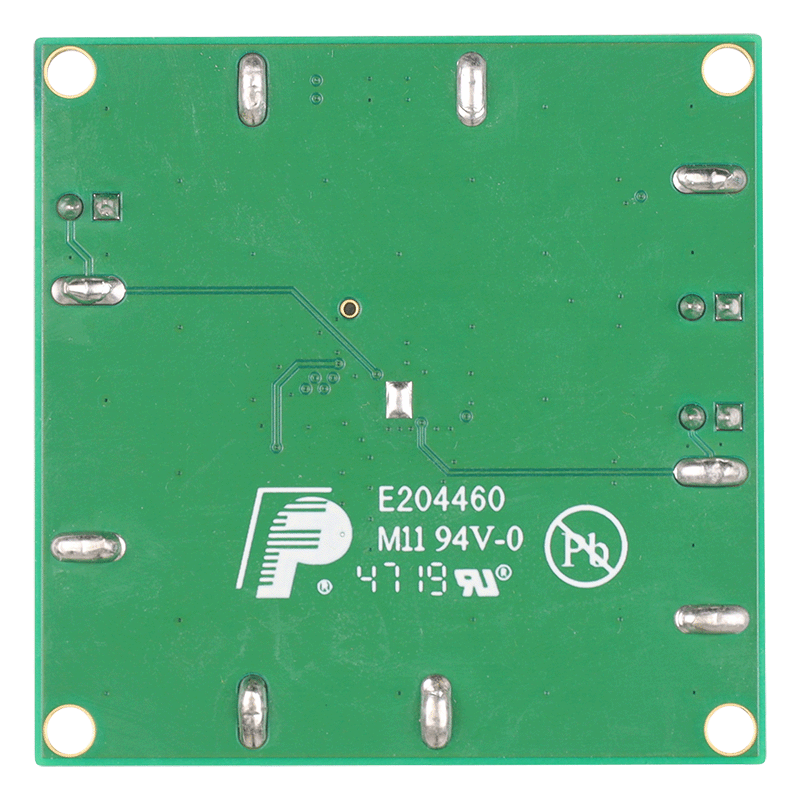

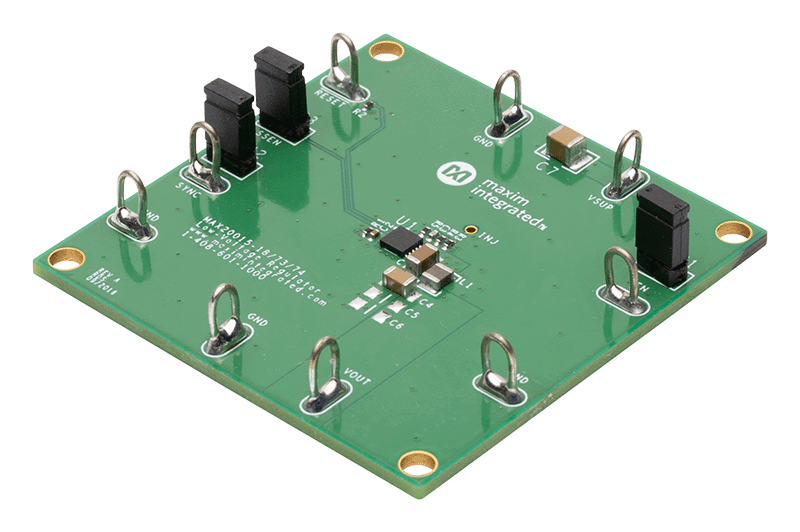

製品概要
MAX20074評価用キット（EVキット）では、MAX20015～MAX20018/MAX20073/MAX20074ファミリ（ピン互換、低電圧、降圧スイッチング・レギュレータIC）の1つであるMAX20074の性能と動作を確認できます。
このレギュレータは、0.5V～3.8Vの出力電圧で最大3Aの電流を供給します。2.7V～5.5Vの入力電源電圧で動作するこのデバイスは、ポスト・レギュレーションやポイントオブロードのアプリケーションに適しています。負荷、電源ライン、温度の範囲に対する合計誤差は1.5%です。ベース・スイッチング周波数は2.2MHzで、オールセラミック・コンデンサ・アプリケーションの設計に対応します。このレギュレータは、外部クロックに同期させることができるほか、軽負荷での効率を高めるために省電力スキップ・モードにすることもできます。
このレギュレータは、イネーブル入力と異常フラグ出力を備えています。出力電圧は、外付け抵抗分圧器と0.5Vの内部リファレンスを使用して設定できます。または、特定の出力電圧に工場でプログラムすることもできます。その場合は、高価な0.1%抵抗を使用しなくても1.5%の出力精度を実現できます。ソフトスタート時間と異常ホールド時間も工場でプログラムすることができます。
このレギュレータは、過熱シャットダウンと過電流制限を搭載しています。-40°C～+125°Cの周囲温度範囲で継続的に動作するよう設計されています。
アプリケーション
- オートモーティブ
- ポイントオブロード
はじめに
必要な装置
- MAX20074 EVキット
- 5V、2Aの電源
- デジタル・マルチメータ
- 0.6Ω、20Wの電力抵抗または3Aの電子負荷

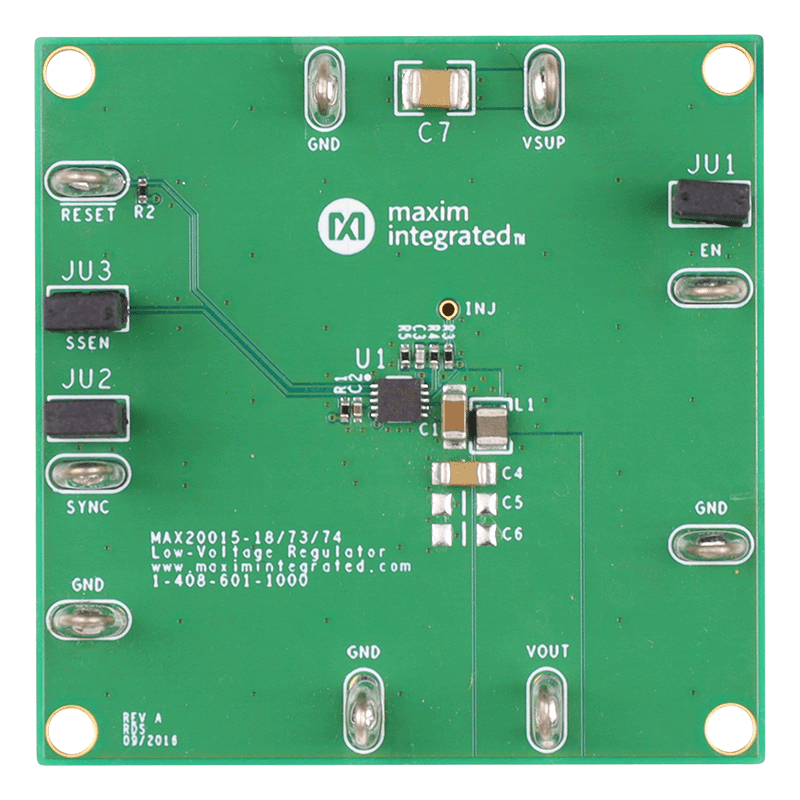

手順
このEVキットは組み立てが完了し、テスト済みです。ボードの動作を検証するには、次の手順に従います。
- JU1（EN）からジャンパを外します。ジャンパJU2とJU3は、取り外した状態でも、取り付けた状態でも構いません。
- VSUPとGNDに電源を接続し、電源を作動させます。
- マルチメータを使用して5V入力電圧と0V出力電圧を確認します。
- JU1（EN）のジャンパを交換します。
- マルチメータを使用して、出力電圧が1.8Vであることを確認します。
- VOUTとGNDに負荷（抵抗または電子）を接続します。
- マルチメータを使用して、出力電圧が依然として1.8Vであることを確認します。
関連資料
-
MAX20074EVKIT Gerber Files2023/10/16ZIP196K
