ユーザ・ガイド Rev. 0
1 すべてを表示

製品概要

機能と利点

  • 入力電圧範囲：3V～80V
    • 逆電流保護FETを使用する場合は3V～75V
  • 高精度（3%）の電流モニタリング
  • 電流制限応答をプログラム可能
  • 逆電圧／電流の保護
  • 接地喪失保護
  • 高精度（6%）の電力制限（入力または出力）
  • -40°C～+125°Cで動作
  • 23ピン、4.5mm x 5.75mm、FC2QFNパッケージ

製品概要

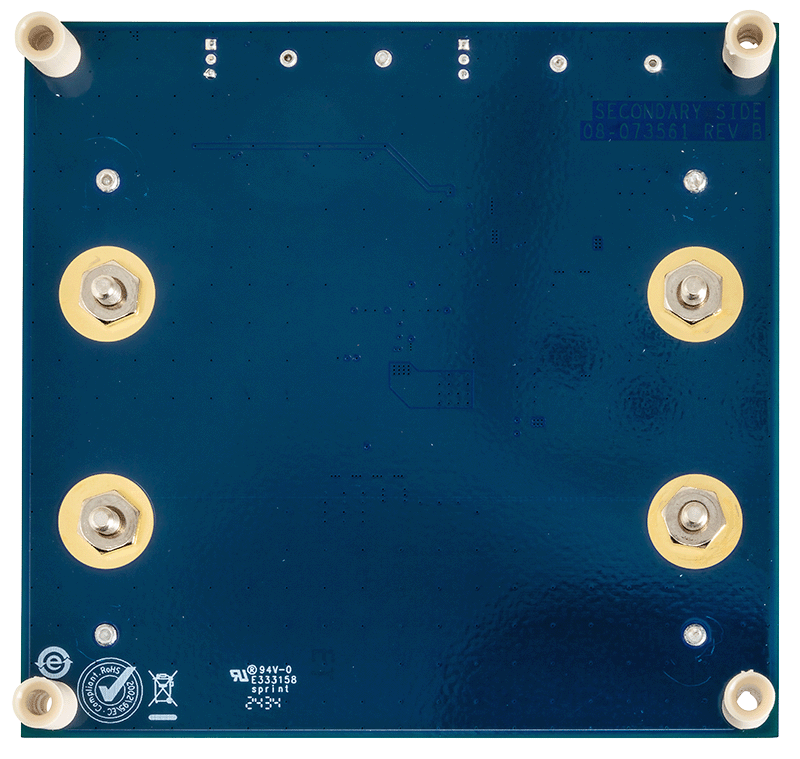

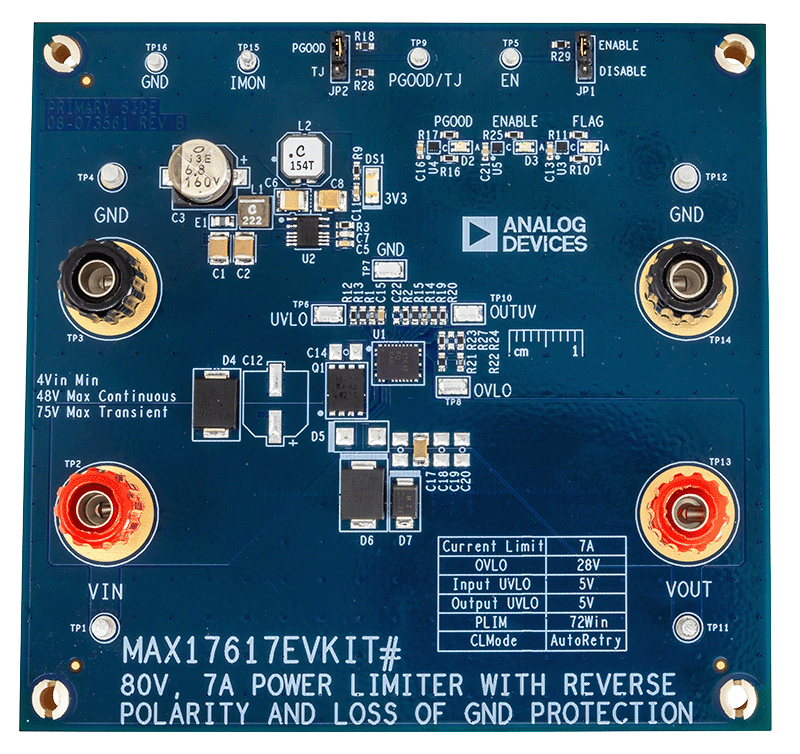

MAX17617EVKIT#評価用キット（EVキット）には、7Aの自動再試行電流制限を備え、5V～28Vで動作するように設定されたMAX17617電子ヒューズ（eFuse）が搭載されています。3.3V降圧レギュレータはプルアップとロジックに電圧を供給し、ボード上のインジケータLEDを作動させます。このボードには、逆導通保護用の追加の外部Nチャンネル電界効果トランジスタ（FET）も備わっています。

対象となる製品

はじめに

必要な装置

  • 最小能力7Aの30V DC電源
  • 調整可能な負荷（0A～8A）
  • デジタル・マルチメータ（DMM）
