製品概要

機能と利点

  • ADuM7703用のフル機能評価用ボード
  • オンボード電源
  • スタンドアロン機能
  • SDP-H1コントローラ・ボード互換
  • 制御およびデータ解析用PCベース・ソフトウェア

製品概要

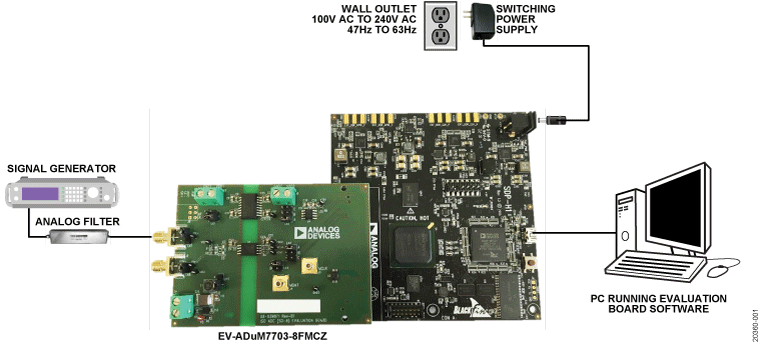

EV-ADuM7703-8FMCZは、16ビットの絶縁型Σ-Δ A/Dコンバータ（ADC）、ADuM7703のすべての機能を評価できるように設計されたフル機能評価用ボードです。システム・デモ用プラットフォーム高速EVAL-SDP-CH1Z（SDP-H1）コントローラ・ボードは、EV-ADuM7703-8FMCZ評価用ボードをJ9コネクタを介して、また分析制御評価（ACE）ソフトウェアを使用するPCのUSBポートを通して制御します。ACEソフトウェアは、ACEソフトウェアのページからダウンロードできます。

内蔵部品には、絶縁型5kV isoPower® DC/DCコンバータ（ADuM6000）、50mA 60V高効率降圧レギュレータ（ADP2360ACPZ-5.0）、5V低ノイズ低ドロップアウト（LDO）レギュレータ（ADP7104ARDZ-5.0）が含まれています。

このユーザ・ガイドでは、EV-ADuM7703-8FMCZ評価用ボードを使用してADuM7703を評価する方法について説明します。ADuM7703は、アナログ入力信号を高速の1ビット・データ・ストリームに変換する高性能の2次Σ-Δ ADCで、アナログ・デバイセズのiCoupler技術を用いたオンチップ・デジタル・アイソレーション回路を内蔵しています。

ADuM7703のすべての仕様については、ADuM7703のデータシートに記載されていますので、評価用ボードを使用する際は、このユーザ・ガイドと併せて参照してください。SDP-H1ボードの詳細については、SDP-H1の製品ページを参照してください。
