製品概要

機能と利点

  • 広い入力電圧範囲：2.75V～18V
  • バイアス入力電圧範囲：4.5V～18V
  • ADP5055フル機能評価用ボード
    • チャンネル1およびチャンネル2：7Aの同期整流式降圧レギュレータ、または並列動作時に14Aの出力
    • チャンネル3：3Aの同期整流式降圧レギュレータ
  • PSMまたはPSMの動作が選択可能
  • スイッチング周波数の調整可能範囲：250kHz～2500kHz
  • 周波数同期の入力または出力
  • USBドングルおよびGUIソフトウェアをサポート

製品概要

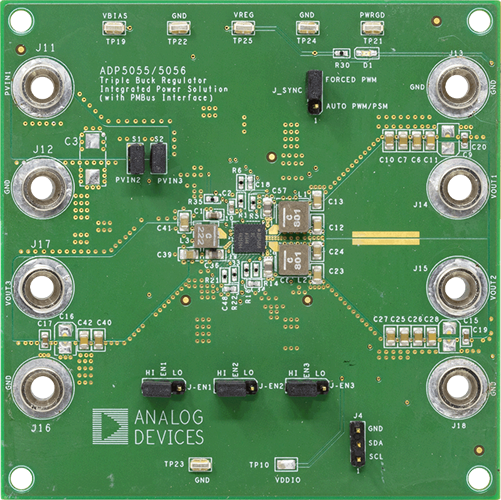

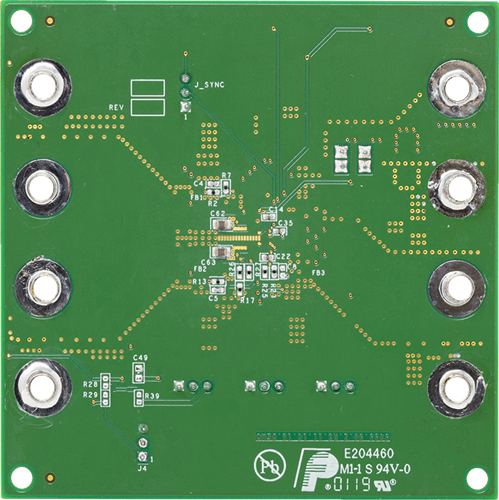

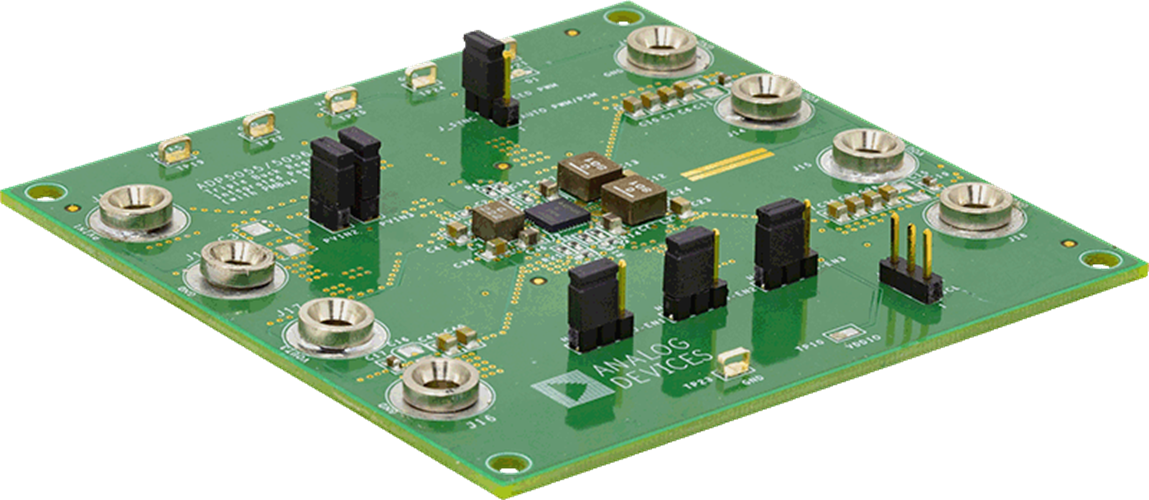

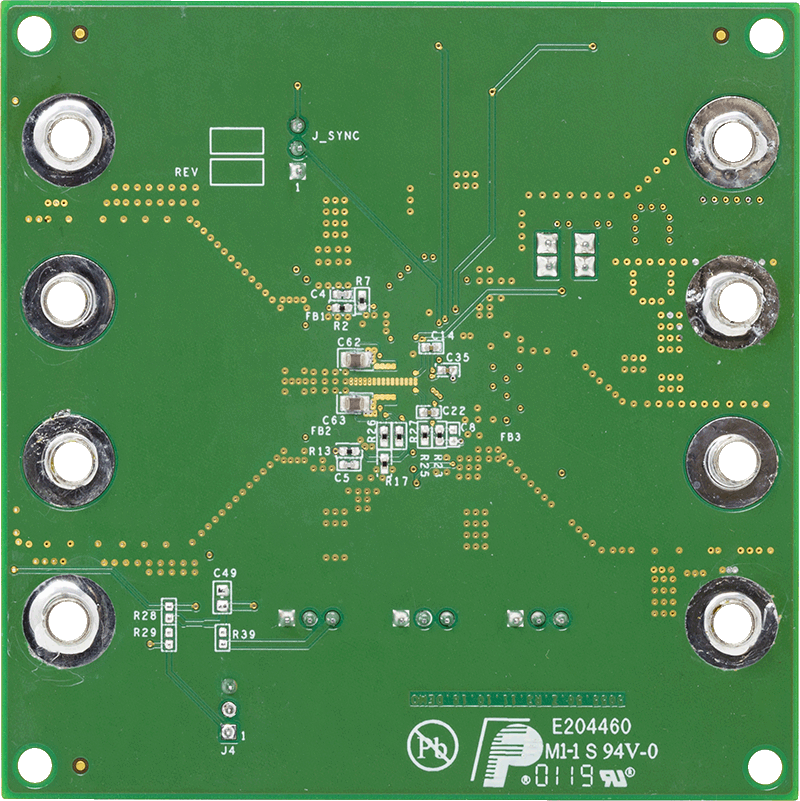

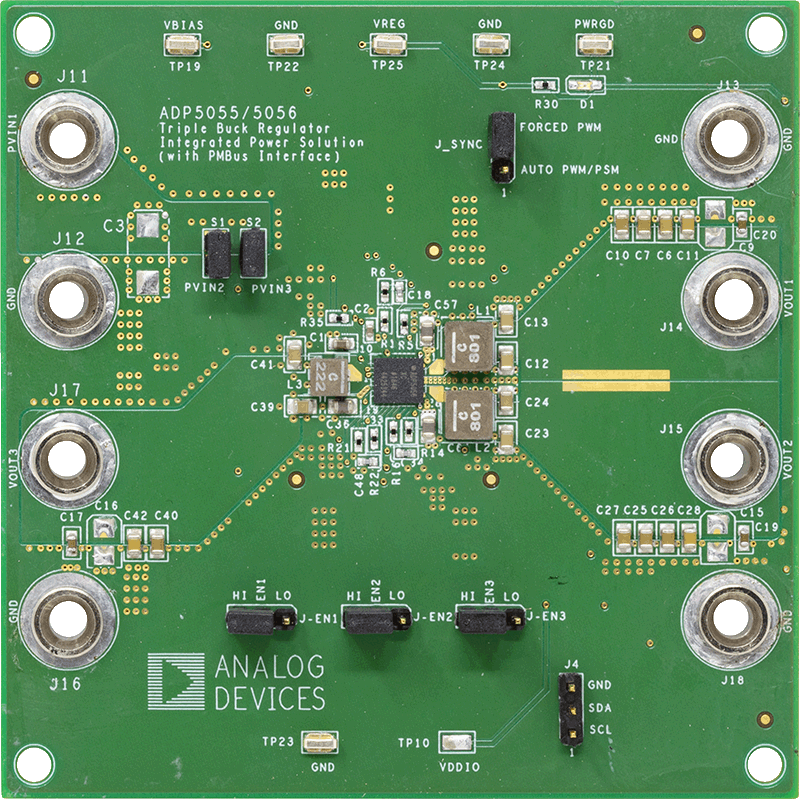

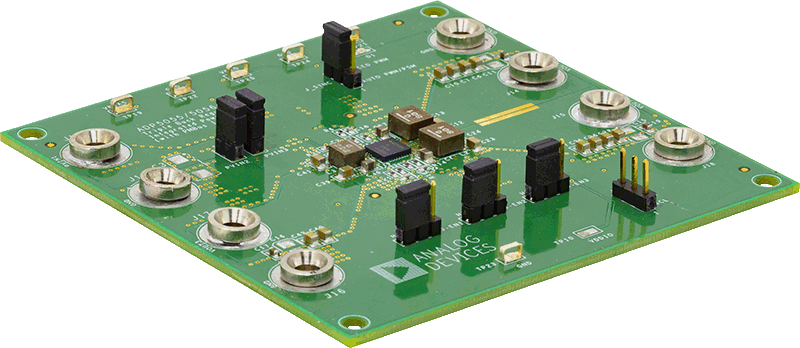

ADP5055-EVALZは、43端子ランド・グリッド・アレイ（LGA）に3個の高性能降圧レギュレータを組み込んだADP5055を搭載し、性能とボード・スペースに対する厳しい条件をクリアします。ADP5055-EVALZは、プリレギュレータなしで最大18Vの入力電圧に直接接続します。

ADP5055はPMBus®対応シリアル・インターフェースを備えており、ADP5055-EVALZを外部USBドングルやグラフィカル・ユーザ・インターフェース（GUI）ソフトウェアと共に使用して、パワー・マネージメント機能を評価したり、システム・ステータスをリードバックしたりできます。

デバイスの詳細は、ADP5055のデータシート（アナログ・デバイセズから入手可能）に記載されています。ADP5055を使用する際は、ユーザ・ガイドと併せてこのデータシートを参照してください。

マーケット＆テクノロジー

対象となる製品

推奨システム動作環境

必要なハードウェア

USB-I2Cドングル（USB-SDP-CABLEZ）。評価用ットには含まれていません（別売）

必要なソフトウェア

ADP5055デモ・ボードGUIソフトウェア
USB-I2Cドングル（USB-SDP-CABLEZ）ドライバ
