製品概要

機能と利点

  • 入力電圧範囲：4.5V～60V
  • 出力電圧VOUT1：24V
  • 出力電圧VOUT2：5.0V
  • 出力電圧VOUT3：−15V
  • イネーブルとディスエーブル制御
  • スルー・レート制御
  • 発振器の同期化のためのSYNCピンへのアクセス
  • 7つすべてのデータ・チャンネルへのアクセス
  • PPC_INピンへのアクセスによるVOUT1出力制御

製品概要

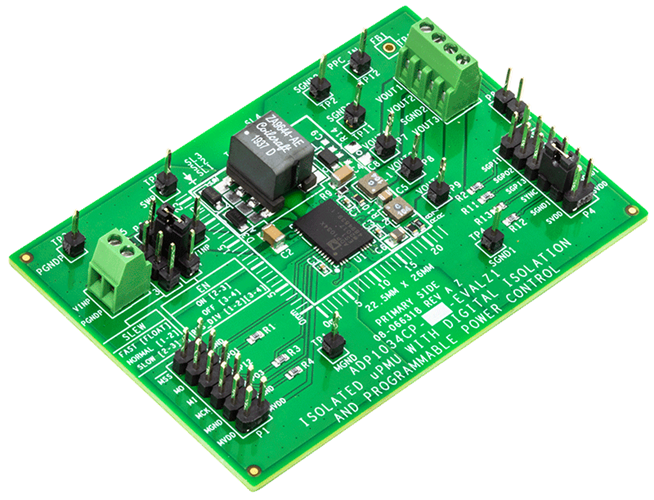

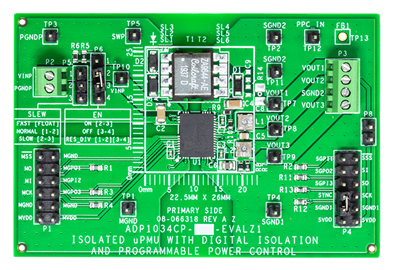

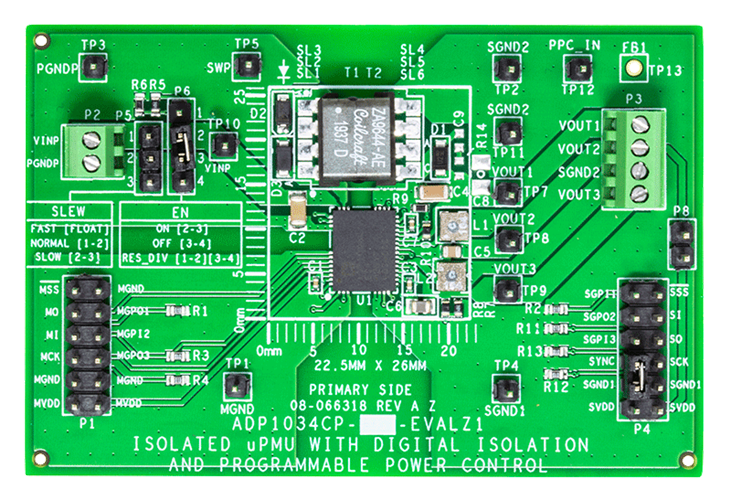

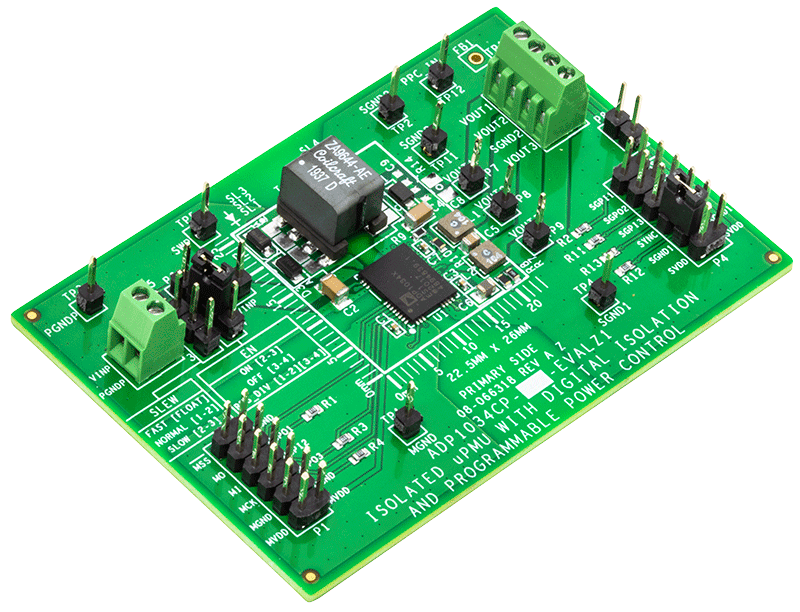

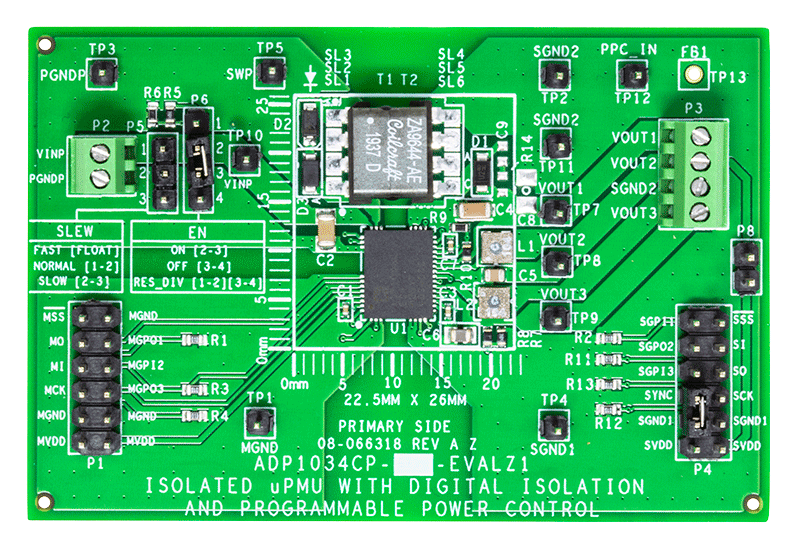

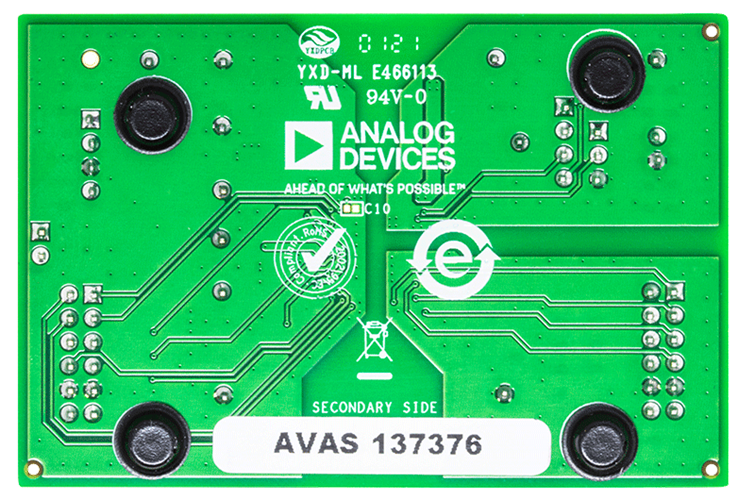

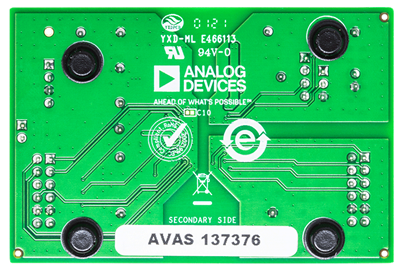

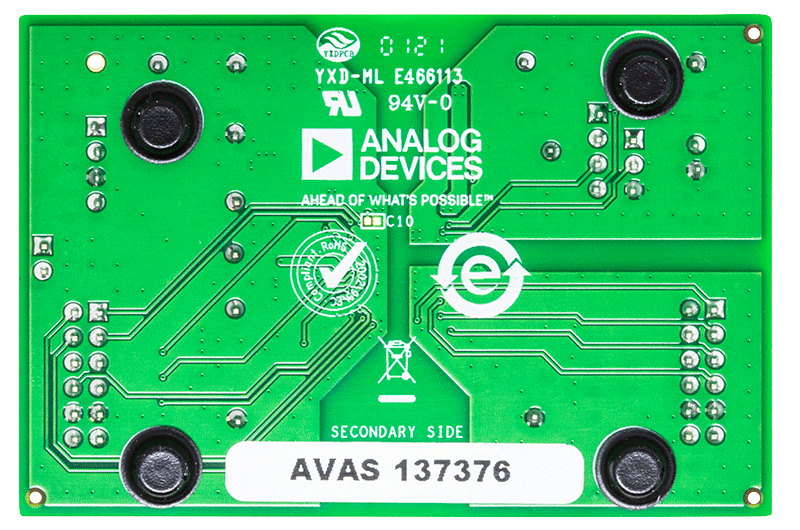

ADP1034CP-1-EVALZは、ADP1034のプログラマブル電力制御（PPC）対応DC/DCフライバック・レギュレータ、降圧および反転昇降圧レギュレータ、絶縁型データ・チャンネルの機能を実証するフル機能評価用ボードです。

この評価用ボードを使用して、ライン・レギュレーション、負荷レギュレーション、効率性などのADP1034のデバイス測定値を評価できます。ボードはまた、PPCおよび絶縁型デジタル・チャンネルの機能の評価も支援します。発振器の同期、ソフト・スタート、シーケンス、スルー・レート制御などのデバイス機能を、この評価用ボード上で実証できます。

ADP1034の詳細については、ADP1034のデータシートを参照してください。ADP1034CP-1-EVALZを使用する際は、データシートを参照する必要があります。DC/DCコンバータと絶縁型データ・チャンネルについての詳細は、ADP1034データシートを参照してください。

マーケット＆テクノロジー

対象となる製品

はじめに

必要な装置

  • DC電源
  • 電圧および電流測定用マルチメータ
  • 電子負荷または抵抗性負荷
  • ファンクション・ジェネレータまたは代替デジタル・ドライバ
  • オシロスコープ
  • Linduino One（DC2026C）、EVAL-ADICUP3029、またはAduino Uno（評価用キットには含まれていません（別売））

必要なソフトウェア

  • ADP1034CP-1-EVALZグラフィック・ユーザ・インターフェース（GUI）ソフトウェア
