ADM861X-EVALZ
ADM8611/ADM8612/ADM8613/ADM8614/ADM8615評価用ボード
トップへ
製品概要
機能と利点
- 事前トリミングされた電圧監視閾値

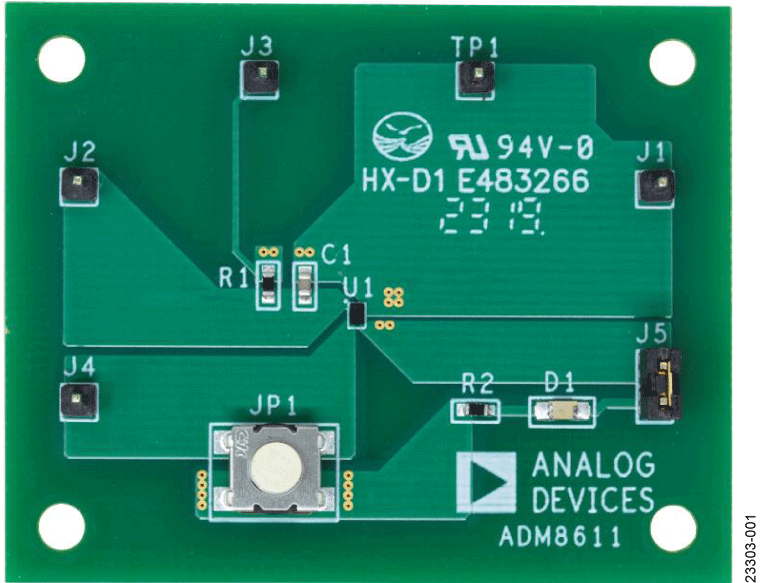

- ADM8611-EVALZ：2.63V、精度±1.3%

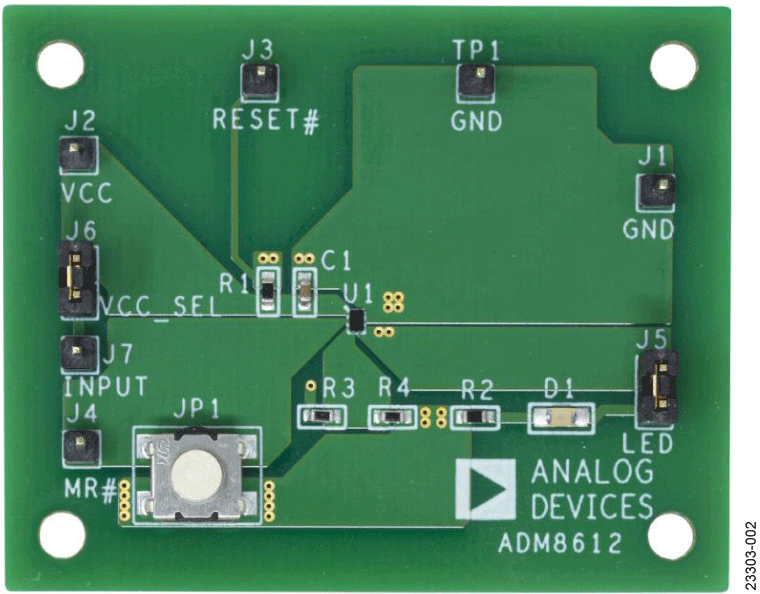

- ADM8612-EVALZ：1.10V、精度±1.4%

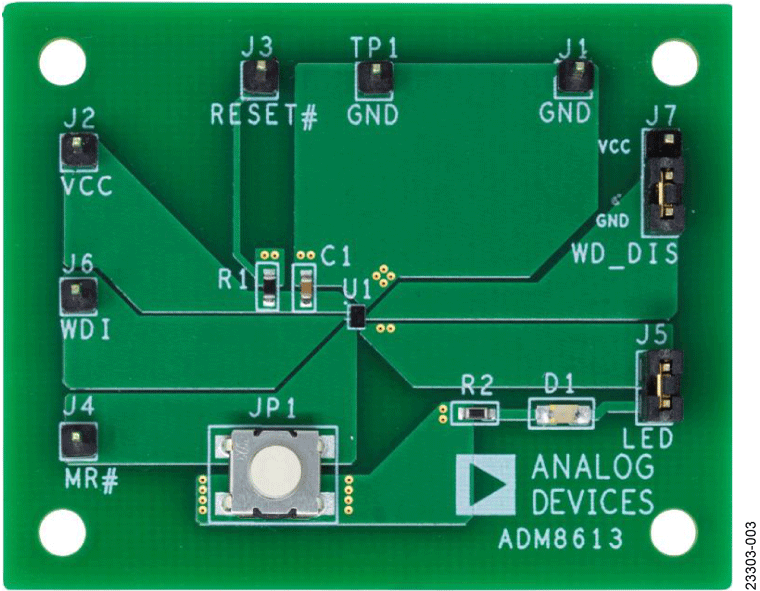

- ADM8613-EVALZ：2.32V、精度±1.3%

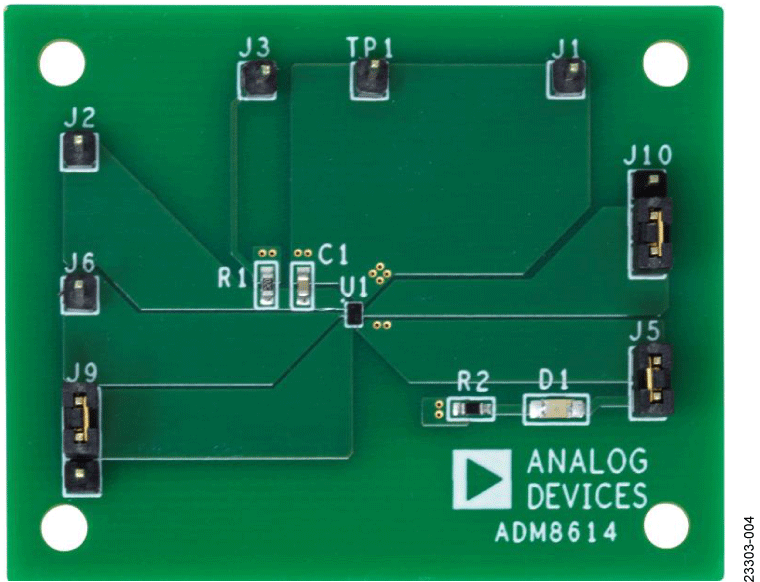

- ADM8614-EVALZ：2.63V、精度±1.3%

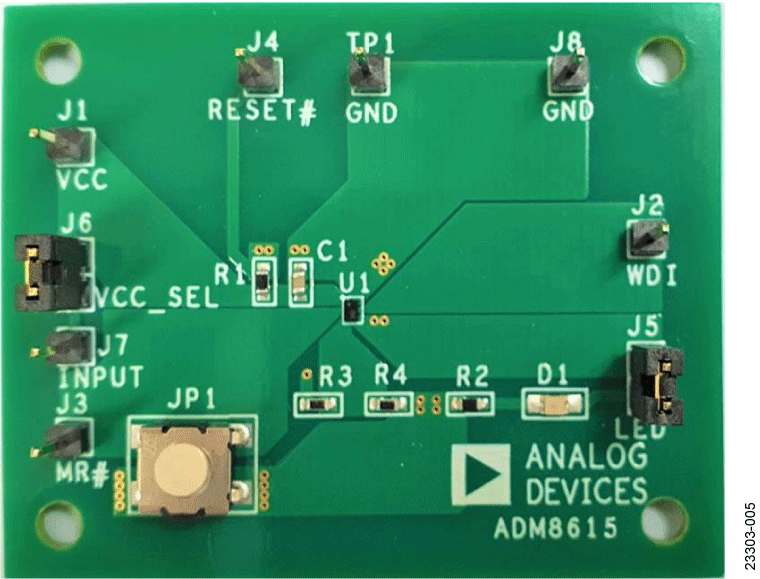

- ADM8615-EVALZ：1.00V、精度±1.6%
- 入力条件オーバーライド用の手動リセット（#MR）ピン（ADM8614-EVALZを除く全ボード）
- 低電圧モニタリング用の独立した電源電圧（VCC）ピンおよび入力（INPUT）ピン（ADM8612-EVALZおよびADM8615-EVALZ）
- 外部マイクロプロセッサ監視用のウォッチドッグ・タイマー入力（WDI）ピン（ADM8613-EVALZ/ADM8614-EVALZ/ADM8615-EVALZ）
- ウォッチドッグ入力無効化（WD_DIS）ピン（ADM8613-EVALZ/ADM8614-EVALZ）
- タイマー拡張用のウォッチドッグ・ タイムアウト選択入力（WDT_SEL）ピン（ADM8614-EVALZ）
- 入力条件オーバーライド用の内蔵タクト・スイッチ（JP1）（ADM8614-EVALZを除く全ボード）
- 出力モニタリング用のLEDに内蔵
製品概要
ADM8611-EVALZ/ADM8612-EVALZ/ADM8613-EVALZ/ADM8614-EVALZ/ADM8615-EVALZボードは、ADM8611/ADM8612/ADM8613/ADM8614/ADM8615ユーザー・ガイドの表1にまとめられている機能のデモンストレーションに使用します。これら超低消費電力スーパーバイザーは、入力電圧レベルを監視して、内部リファレンスと比較します。
ADM8611/ADM8612/ADM8613/ADM8614/ADM8615の詳細については、製品データシートを参照してください。ADM8611-EVALZ/ADM8612-EVALZ/ADM8613-EVALZ/ADM8614-EVALZ/ADM8615-EVALZを使用する際は、このユーザ・ガイドと併せて、データシートを必ず参照してください。
