EV-ADGS1414DSDZ
ADGS1414D評価用ボード
トップへ
製品概要
機能と利点
- エラー検出対応SPI
- CRC、無効な読出し／書込みアドレス、SCLKカウント・エラーの検出を内蔵
- アナログ電源電圧
- 両電源動作：±4.5V～±16.5V
- 単電源：5V～20V
- 評価用ソフトウェアと組み合わせてPC制御
- EVAL-SDP-CB1Z（SDP-B）システム・デモンストレーション・プラットフォーム
製品概要

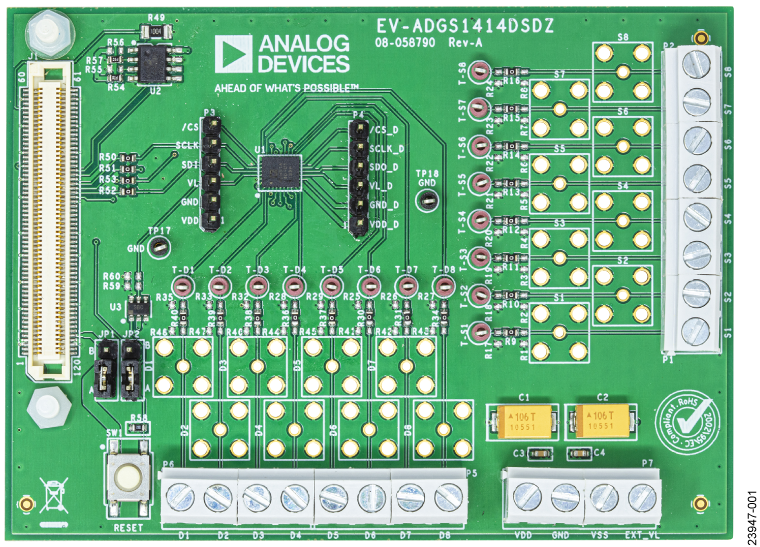

EV-ADGS1414DSDZはADGS1414D用の評価用ボードです。ADGS1414Dは、シリアル・ペリフェラル・インターフェース（SPI）によって制御されるiCMOS®、オクタルSPSTスイッチです。SPIは、巡回冗長検査（CRC）エラーの検出、無効な読出し／書込みアドレスの検出、SCLKカウント・エラーの検出を含む、強力なエラー検出機能を備えています。ADGS1414Dはバースト・モードもサポートしているため、SPIコマンド間の時間が短縮されます。
図1に、EV-ADGS1414DSDZの代表的な評価セットアップを示します。EV-ADGS1414DSDZは、PCにUSBポートを介して接続されたシステム・デモンストレーション・プラットフォーム（SDP）EVAL-SDP-CB1Z（SDP-B）によって制御されます。ADGS1414Dはこの評価用ボードの中央に位置しており、各ソース・ピンとドレイン・ピンに接続するためにワイヤ・スクリュー端子が用意されています。3つのスクリュー端子がデバイスに電力を供給します。4番目の端子は、必要な場合に一定のデジタル・ロジック電源電圧を提供します。または、デジタル・ロジック電源電圧をSDP-Bから供給することもできます。EVAL-SDP-CB1Z（SDP-B）コントローラ・ボードは、アナログ・デバイセズのWebサイトでご注文いただけます。
ADGS1414Dの詳細については、ADGS1414Dのデータシートを参照してください。この評価用ボードを使用する際は、データシートと併せてこのユーザ・ガイドを参照してください。
必要な装置
- EVAL-SDP-CB1Z（SDP-B）コントローラ・ボード
- DC電圧源
- ±16.5V（両電源）
- 20V（単電源）
- オプションの3.3Vデジタル・ロジック電源
- アナログ信号ソース
- 電圧を計測するための方法（デジタル・マルチメータ（DMM）など）
