EVAL-AD8411A
AD8411A（−2V～70Vの広い入力電圧範囲で動作する、PWM除去対応、ゲイン50V/Vの2.7MHz高帯域幅の電流検出アンプ）の性能評価
トップへ
製品概要
機能と利点
- ブレッドボードとプロトタイプの迅速な作成が可能
- 簡単な設定で単方向動作または双方向動作に変更可能
- 電流検出シャント抵抗の取り付けに対応
- テスト装置への容易な接続
- 入力フィルタと出力フィルタの取り付けに対応
- デカップリングされた電源ライン
製品概要

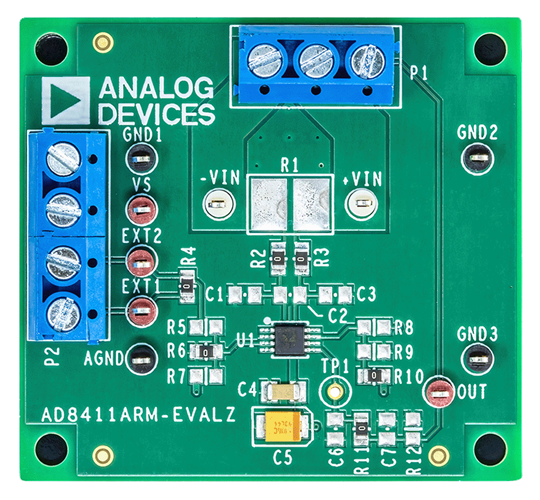

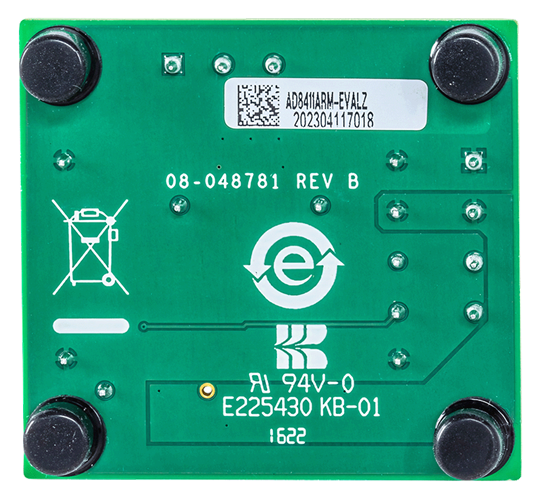

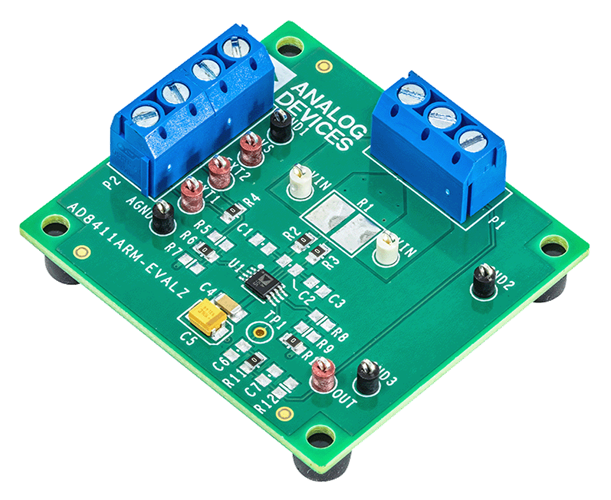

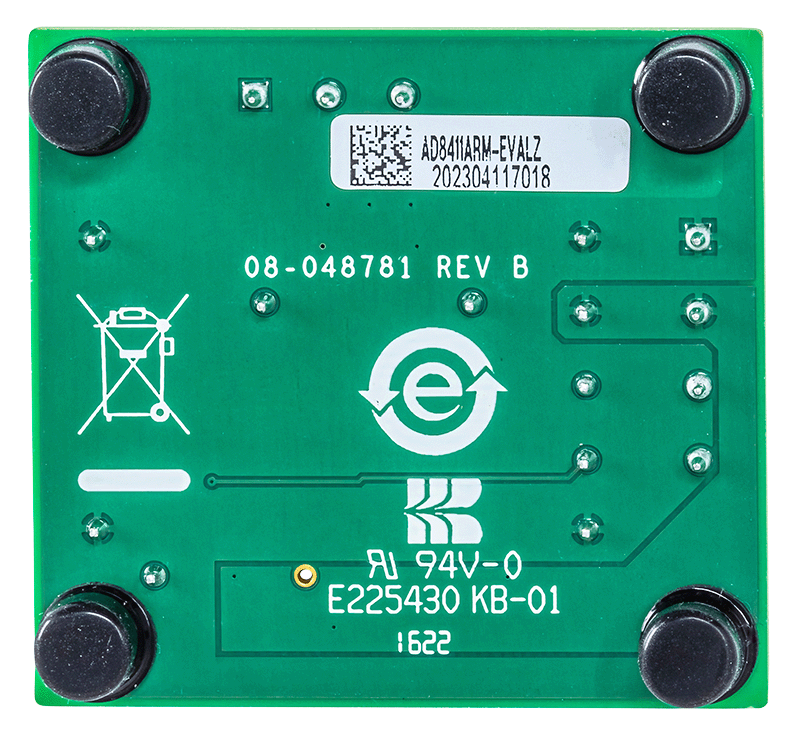

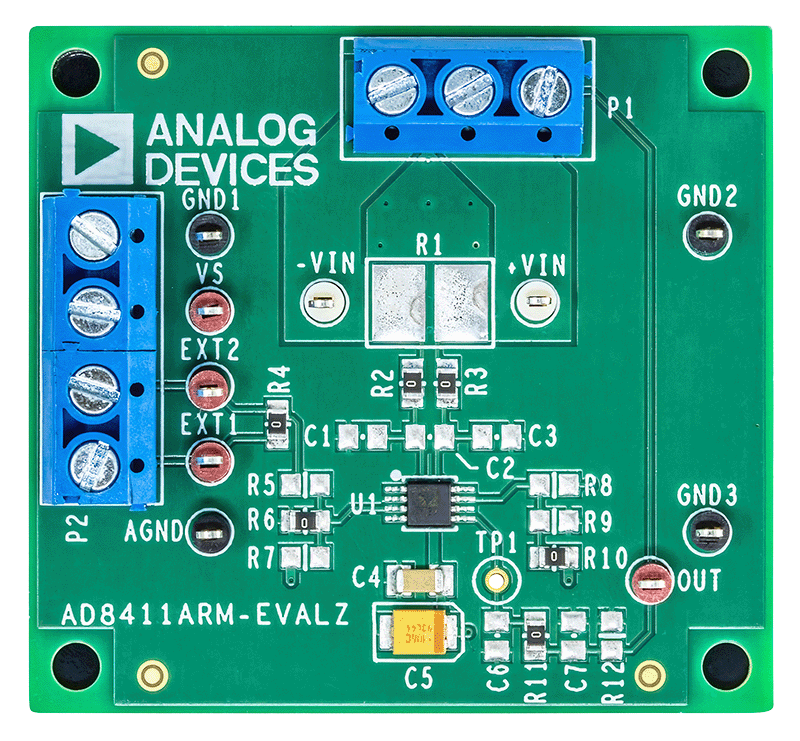

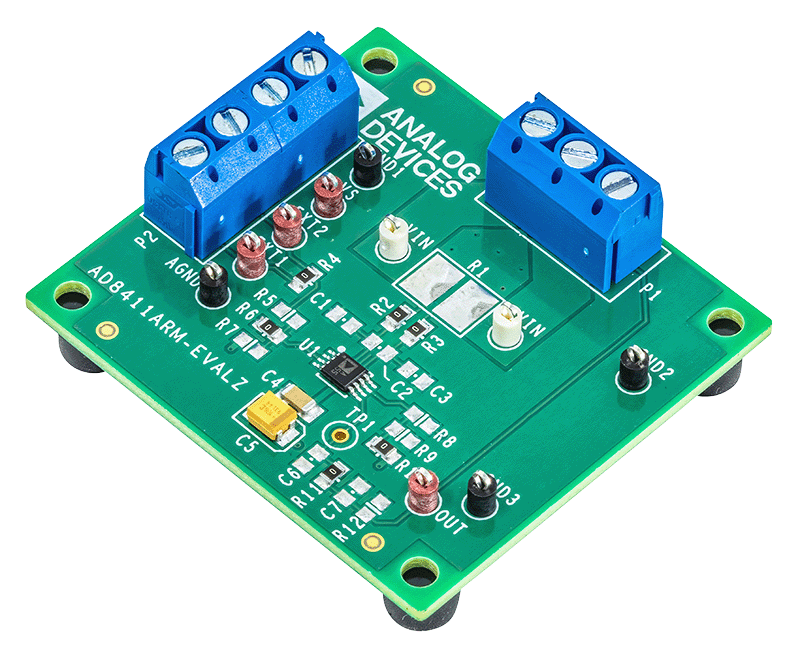

AD8411ARM-EVALZは、AD8411A電流検出アンプの評価を目的として設計されています。これらのボードは、様々な動作モードを簡単に設定し、負荷に柔軟に対応できるように設計されています。このボードには、最大規格サイズ2818のシャント抵抗（R1）をハンダ付けすることができます。
AD8411ARM-EVALZは、MSOP（ミニ・スモール・アウトライン・パッケージ）にAD8411Aを収容しています。
AD8411Aの完全な仕様は、アナログ・デバイセズから入手できるAD8411Aのデータシートに記載されています。AD8411ARM-EVALZ評価用ボードを使用する際は、このユーザ・ガイドと併せてAD8411Aのデータシートを参照してください。
