製品概要

機能と利点

  • AD7606C-18用のフル機能評価用ボード
  • オンボード電源
  • スタンドアロン機能
  • SDP-H1互換
  • 制御およびデータ解析用PCソフトウェア
  • 時間および周波数領域

製品概要

EVAL-AD7606CFMCZは、AD7606C-18およびAD7606C-16 A/Dコンバータ（ADC）の機能を評価できるように設計されたフル機能評価用ボードです。EVAL-AD7606CFMCZは、EVAL-SDP-CH1Z（SDP-H1）システム・デモンストレーション・プラットフォーム（SDP）により制御されます。SDP-H1は、分析／制御／評価（ACE）用ソフトウェアを使用して、PCのUSBポート経由でEVAL-AD7606C18FMCZを制御します。このソフトウェアは、ACEソフトウェアのページまたはAD7606C-18製品ページからダウンロードできます。

内蔵部品には、5Vおよび3.3V、低ノイズ、低ドロップアウト（LDO）リニア電圧レギュレータのADP7118と、高精度バンド・ギャップ電圧リファレンスADR4525が含まれています。

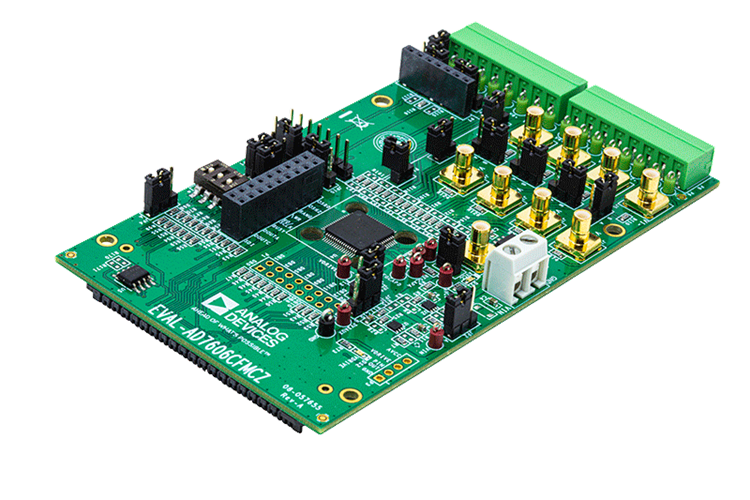

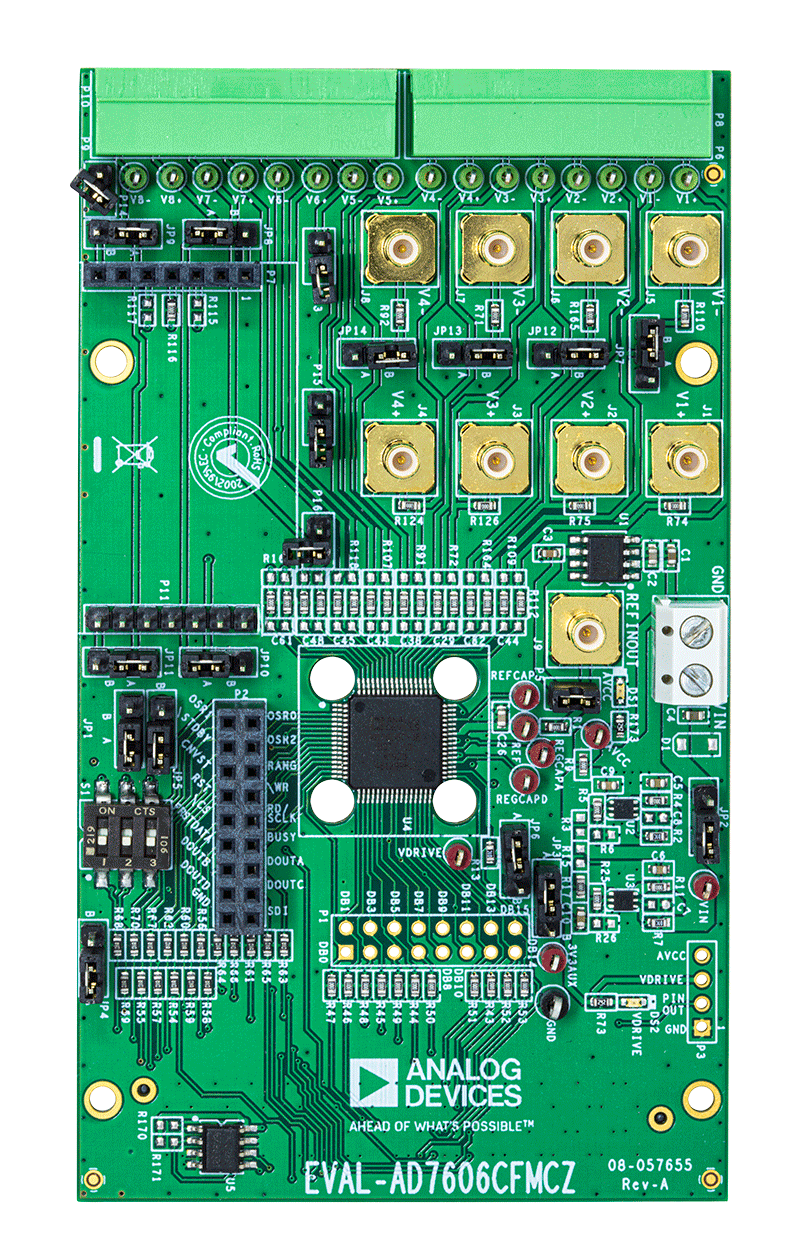

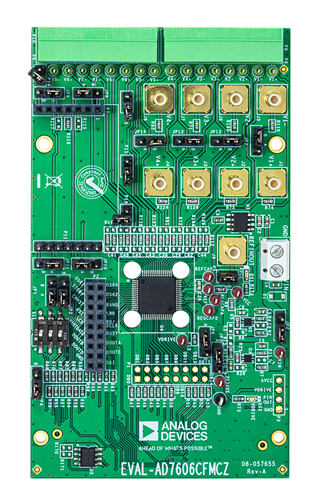

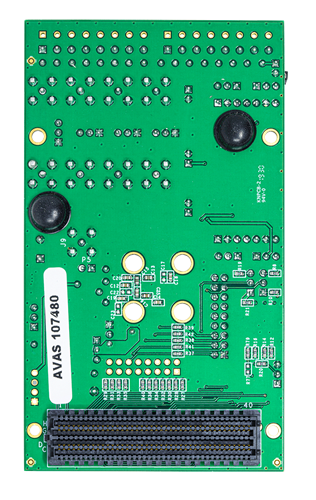

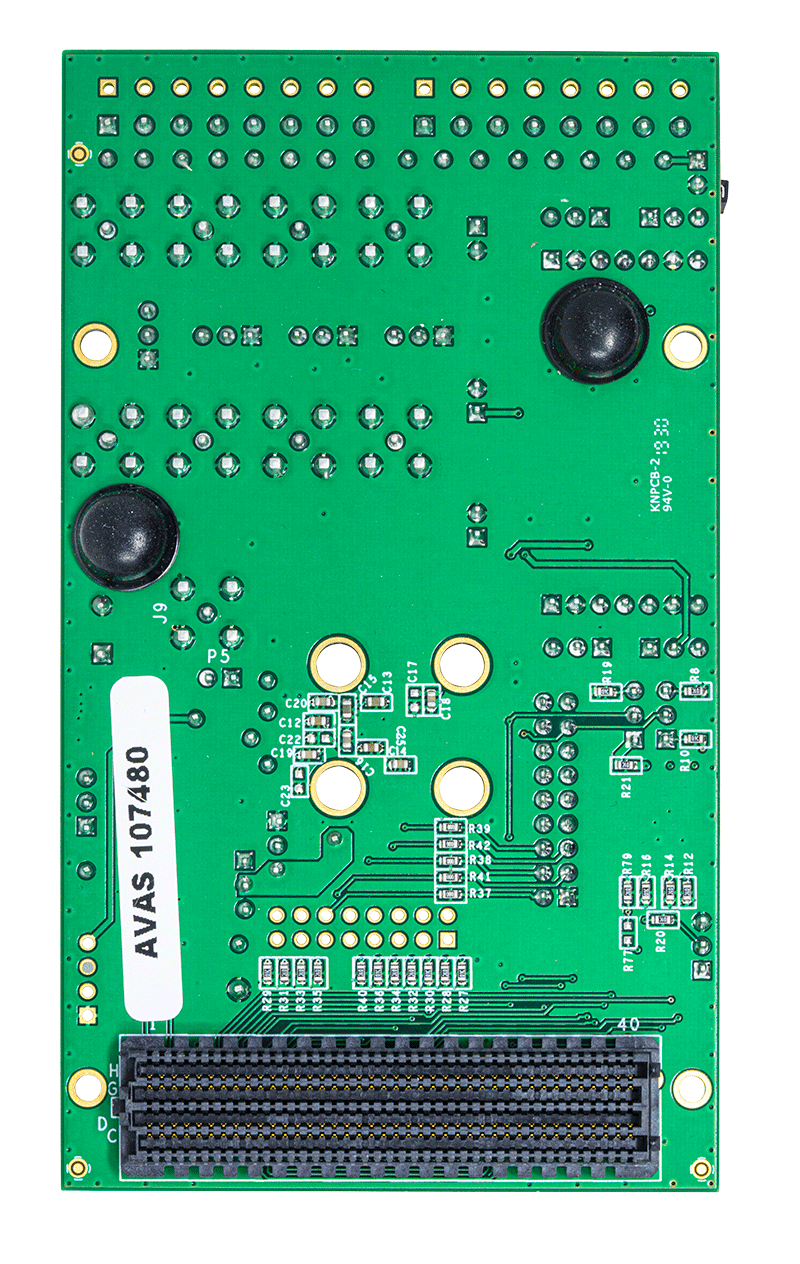

ユーザ・ガイドの図1に、この評価用ボードの写真が示されています。評価用ボードの印刷モデル番号はEVAL-AD7606CFMCZです。

AD7606C-18およびAD7606C-16の詳細については、AD7606C-18およびAD7606C-16のデータシートを参照してください。AD7606C18FMCZを使用する際は、データシートと併せてユーザ・ガイドを参照してください。更に、SDP-H1の詳細については、SDP-H1の製品ページを参照してください。

このユーザ・ガイドでは、EVAL-AD7606CFMCZはEVAL-AD7606C18FMCZまたはEVAL-AD7606C16FMCZのいずれかを指します。

マーケット＆テクノロジー

対象となる製品

はじめに

その他の必要な機器

  • EVAL-SDP-CH1Z（SDP-H1）高速コントローラ・ボード
  • PC実行中
    • Windows Vista SP2（32ビットまたは64ビット）
    • Windows 7 SP1（32ビットまたは64ビット）
    • Windows 8.1（32ビットまたは64ビット）
    • USB 2.0ポート搭載のWindows 10（32ビットまたは64ビット）
  • DCおよびAC信号源
  • SMBおよびUSBケーブル
  • 外部電源（オプション）

関連資料

  • すべてを表示 (7)
  • デモ・ボード回路図 (2)
  • ユーザ・ガイド (1)
  • 評価用設計ファイル (1)
  • 情報 (1)
  • ビデオ (2)
    • Document Type

    ソフトウェア

    デバイス・ドライバ

    AD760x GitHub no-OS Driver Source Code
    The AD7606 is a 8-/6-/4-Channel DAS with 16-Bit, Bipolar Input, Simultaneous Sampling ADC.

    ACE Software

    ZIP
    790 KB
    ACE plug-in for Board.AD7606C 1.2021.13500 [3 26 21]
    The AD7606C ACE plugin supports the EVAL-AD7606C Evaluation Board for the AD7606C-18 and AD7606C-16 devices, which are 8-Channel DAS with 16/18-Bit, 1MSPS Bi/Unipolar Input, Simultaneously Sampling ADC
    EXE
    157 MB
    ACE Installer Software 1.30.3323.1470 [1 10 25]
    Analysis | Control | Evaluation (ACE) Software. Requires internet access. Run this executable to install ACE onto your computer. Required before installing the plug-in(s) above. Once ACE is installed, double-click on the plug-in package to install the plug-in.
