EVAL-AD5600PMDZ

製品概要

このユーザ・ガイドでは、AD5600電圧出力、D/Aコンバータ（DAC）向けのEVAL-AD5600PMDZの動作について詳しく説明します。

EVAL-AD5600PMDZは、AD5600回路を迅速にプロトタイプし、設計時間を短縮できるように設計しています。AD5600は2.7V～5.5Vの単電源で動作します。EVALAD5600PMDZには、高温ADR225電圧リファレンスとAD8634バッファも組み込まれています。

EVAL-AD5600PMDZは、システム・デモンストレーション・プラットフォーム（SDP）ボードおよびSDP-PMDIB1Zボードを介してPCのUSBポートに接続します。ACEソフトウェアは、EVAL-AD5600PMDZ製品ページからダウンロードでき、評価用ボードで使用してAD5600を設定できます。また、ペリフェラル・モジュール（PMOD）接続を使用すると、SDPボードがなくても、マイクロコントローラを評価用ボードに接続できます。PMOD接続を介してマイクロコントローラを使用するときには、SDPボードを切断する必要があり、ACEソフトウェアを操作できません。

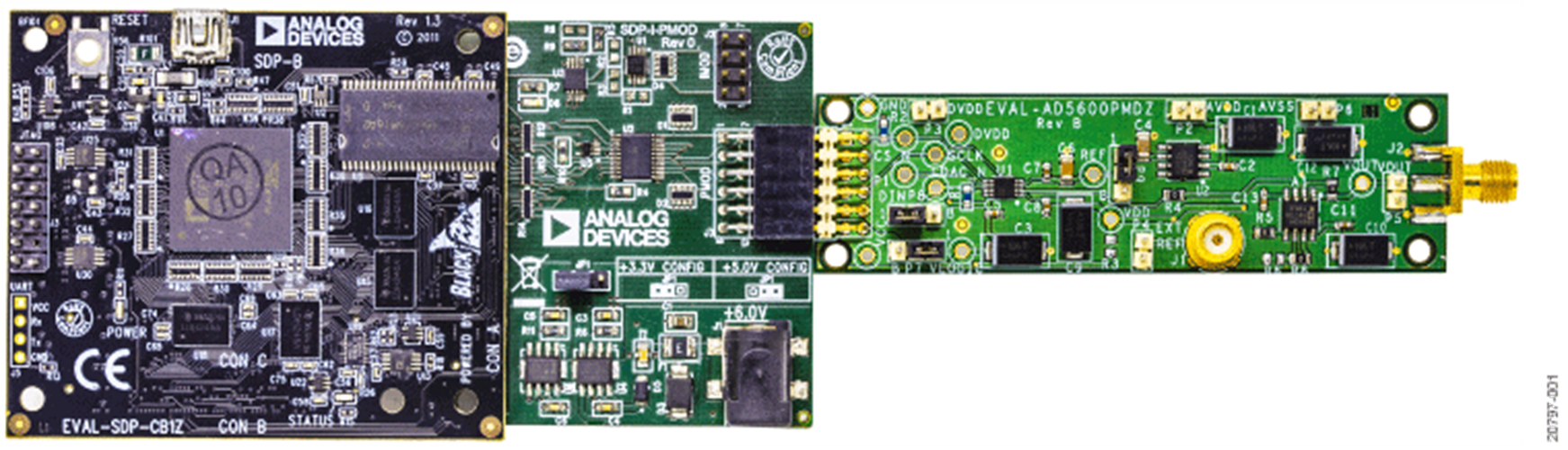

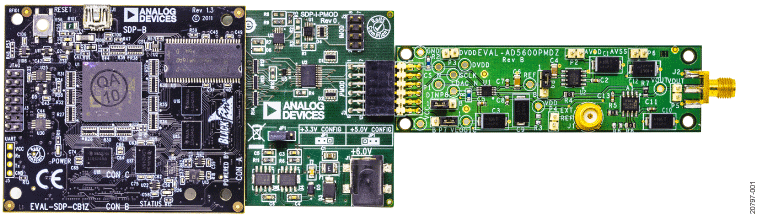

EVAL-AD5600PMDZは、アナログ・デバイセズのSDPボードと互換性があります。このボードは、評価用ボードとは別に購入できます。EVAL-AD5600PMDZ、EVAL-SDP-CB1Zボード（SDP-Bコントローラ・ボード）、およびSDP-PMD-IB1Z間の代表的な接続例を図1に示します。

詳細については、AD5600のデータシートを参照してください。EVALAD5600PMDZを使用する際は、データシートと併せてこのユーザ・ガイドを参照してください。
