EVAL-AD4857
AD4857（バッファ付き、8チャンネル同時サンプリング、16ビット、1MSPS DAS）の性能評価
トップへ
製品概要
機能と利点
- AD4857のフル機能評価用ボード
- SMAコネクタを介して8つの入力チャンネルが使用可能
- リファレンス回路と電源を内蔵
- FMCコネクタやテスト・ポイントを介したスタンドアロン機能
- 時間領域と周波数領域をPCソフトウェアで制御およびデータ解析
- ZedBoard互換
- 他のFMCコントローラ・ボードとの互換性
製品概要

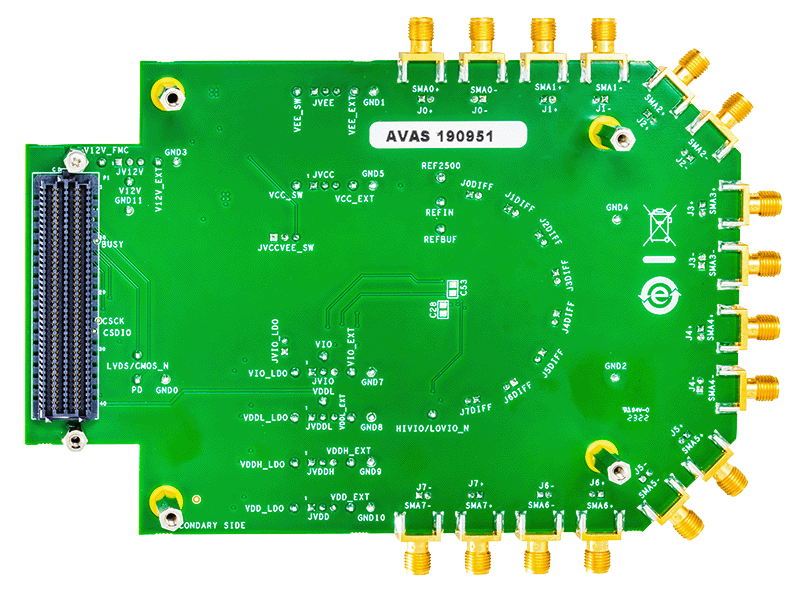

EVAL-AD4857FMCZは、AD4857の性能を実証するように設計されています。また、シンプルなACEプラグイン・グラフィカル・ユーザ・インターフェース（GUI）を使用して、多くの設定オプションにアクセスできます。AD4857は、フル・バッファで8チャンネルを同時にサンプリングする16ビットの1MSPSデータ・アクイジション・システム（DAS）です。コモン・モード電圧範囲が広い差動入力を備えています。
EVAL-AD4857FMCZには次のコンポーネントも内蔵されています。
- LTC6655：高精度、低ドリフト、4.096Vの電圧リファレンス（デフォルトでは使用されません）
- LT1761：低ノイズ、1.8V、2.5V、5Vの低ドロップアウト（LDO）レギュレータ
- LT8330：低静止電流（IQ）の昇圧コンバータ
AD4857の詳細は、AD4857のデータシートに記載されています。EVAL-AD4857FMCZ評価用ボードを使用する際は、このユーザ・ガイドと併せてAD4857のデータシートを参照してください。
この評価用ボードは、AD4855、AD4853、AD4851の性能評価でも使用できます。
